1786-RPFRL Allen-Bradley Fiber Ring Repeater Module Signalbereik 4...20mA

Beschrijving van 1786-RPFRL

De Allen-Bradley 1786-RPAB adapter is een ControlNet modulaire repeater adapter. the 1786-RPAB repeater adapter can connect up to 2 modules when it is used with either the Allen-Bradley 1786-RPFRXL/B or the 1786-RPFRL modules and with up to 4 modules that are the Allen-Bradley 1786-RPFSDe 1786-RPAB-repeater adapter vereist 24 volt gelijkstroom-invoer en bij 5 volt gelijkstroom kan het maximaal 1 volt stroom leveren.6 ampère van de uitgangsstroom van de achtergrond.

De 1786-RPAB-repeateradapter vervult verschillende functies, zoals het verlengen van de lengte van het netwerk,het uitvoeren van netwerkmediaconversies van coaxiale of koperen media naar glasvezelmedia en van glasvezelmedia naar coaxiale of koperen media, die stroom levert aan de repeatermodules en een ring-, ster- of punt-tot-punt-netwerktopologie creëert.die aangeeft of ze allebei zijn ingeschakeld of of er een storing is vastgesteld (ook bekend als klaar/storing)De volledige adapter van de 1786-RPAB-herhaler heeft een grootte van ongeveer 4 x 4 x 3 inch.En het weegt ongeveer 7 gram.Deze serie B adapter is ook bekend als de 1786-RPA/B.

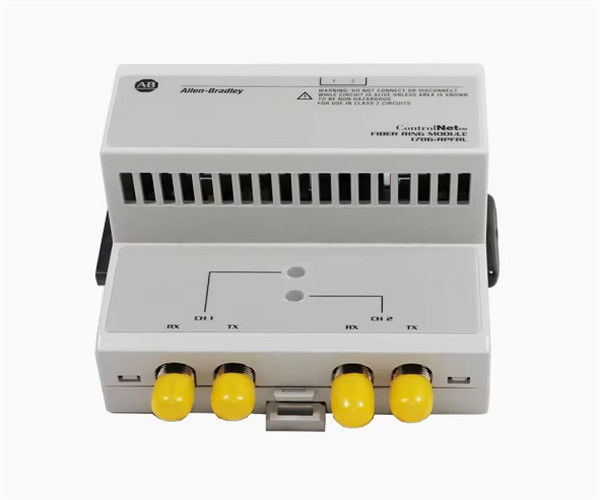

De Allen-Bradley 1786-RPFRL module is een ControlNet glasvezel ring repeater module.bescherming tegen elektromagnetische storingenDe afstand tussen de vezelherhalers is afhankelijk van een aantal factoren, waaronder de vezelkwaliteit, het aantal splices en het aantal connectoren.Voor de module 1786-RPFRLDe totale lengte van de glasvezelring is door de ControlNet-norm beperkt tot 20 kilometer of minder.Met de module moeten kunststof- of keramische ST-vezelconnectoren worden gebruikt.Metalen aansluitingen worden niet ondersteund.

De 1786-RPFRL-module biedt 2 glasvezelkanalen, statusindicatoren voor activiteit op elk glasvezelkanaal en een relaiscontactconnector voor systeemstatus en communicatie-updates.De energievoorziening van de module bedraagt 570 milliampere bij 5 volt gelijkstroomDe energiebehoefte van de backplane is 2,8 Watt (maximaal 3,02 Watt). De ondersteunde communicatie snelheid is 5 Mbps. De module kan in elke oriëntatie worden gemonteerd.De maximale spanning voor de relais contactor is 30 volt DCDe minimale en maximale stroom voor de relaiscontactor zijn respectievelijk 1 milliamp en 900 milliamp. De isolatiespanning is 50 volt continu.De aanbevolen draadgrootte voor gebruik met de 1786-RPFRL-module is 22 tot 14 AWG vaste of gestreepte koperdraad met een temperatuur van 75 graden Celsius of hoger.. De 1786-RPFRL-module is een open module en voldoet aan de Noord-Amerikaanse temperatuurcode T5. De temperatuur van de lucht rond de 1786-RPFRL-module mag nooit meer dan 60 graden Celsius zijn.
