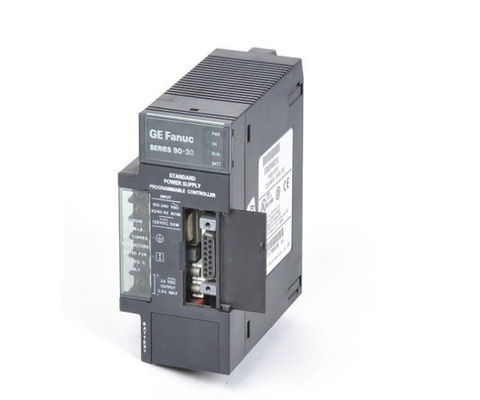

IC693PWR330. GE Fanuc. Hoge capaciteit stroomvoorziening 24VDC-uitgang.

Productbeschrijving van IC693PWR330

IC693PWR330 is een High Capacity Power Supply met een uitgang van 30 watt en een 120/240 VAC/125 VDC-invoer.Er zijn toepassingen die mogelijk een hoge +5V-stroomcapaciteit nodig hebben die mogelijk niet aanwezig zijn bij de standaardtoevoer ((IC693PWR321)Deze krachtaanvoer van hoge capaciteit maakt het dus mogelijk elk van de 30 watt uit de +5V-toevoer te gebruiken.IC693PWR330 kan werken vanaf een invoerspanningsbron in het bereik van 85 tot 264 VAC of 100 tot 300 VDCDeze voedingsbron biedt een +5 VDC-uitgang, +24 VDC Relay-uitgangen die stroom verdelen naar circuits op Output Relay-modules van serie 90-30.Een geïsoleerde +24 VDC die intern door sommige modules wordt gebruikt, kan worden gebruikt om externe stroom te leveren voor 24 VDC-invoermodules. IC693PWR330 heeft velddraadverbindingen voor de AC/DC Input Power Supplies. Deze twee voedingsbronnen bestaan uit 6 terminals die worden gebruikt voor gebruikersverbinding. Deze verbindingen omvatten; AC Power Source,20 VAC-energiebronDeze zijn via de bovenste 3 aansluitingen aan de voorzijde van de voedingsbron aan het systeem aangesloten.Hun gevoeligheid voor een stroomtoevoer van wisselstroom/stroomstroom is normaal gesproken laag.

IC693PWR330 bevat ingangsoverspanningsbeschermingsapparaten die een interne aansluiting hebben op pin 4 op de gebruikersterminalstrook.Deze pin is gekoppeld aan pin 3 met de aangeboden riem jumper die goed is ingesteld bij het bedrijfDe vastgebonden jumper kan worden verwijderd om het karakter niet-functioneel te maken in het geval van overspanningsbescherming niet nodig is van zowel pinnen 3 als 4.Het vereist ook overstromingsbescherming die wordt aangeboden door de 5V logische uitgang die elektronisch beperkt is tot 3.5 ampère (7 ampère voor hoogcapaciteitsvoorraden) Wanneer er een overbelasting is, wordt deze aan de binnenkant waargenomen, wat kan leiden tot staking van de stroom.Een interne zekering in de ingang fungeert als een power-back-up in geval van dergelijke voorvallenHet beschermt ook de stroomvoorziening tegen interne storingen.

De GE Fanuc IC693PWR Series 90-30 High Capacity Power Supply Modules snappen gewoon in net als I/O-modules en werken met elke serie 90-30 CPU. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardware. Series 90-30 voedingsbronnen zijn gekoppeld aan de prestaties van de CPU voor simplex, failsafe en foutvertrouwen.Geavanceerde diagnostiek en ingebouwde slimme schakelaar fusie behoren tot andere veiligheidskenmerken van de voedingsmiddelen.

Technische specificaties van IC693PWR330
