Allen Bradley 1788-ENBT Rockwell Automation Ethernet-dochterkaart

Beschrijving vanVervoer van goederen

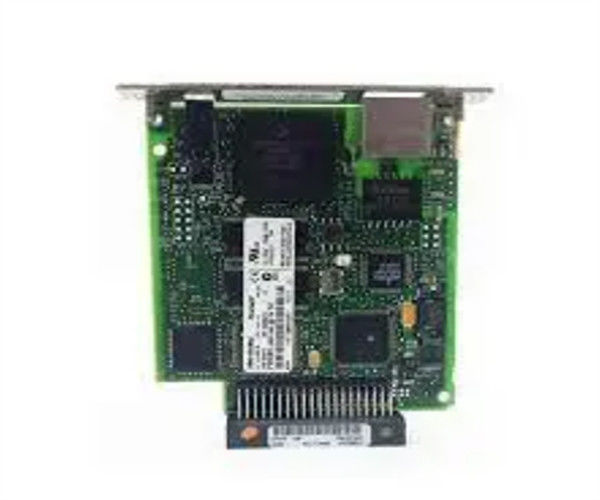

De Allen-Bradley 1788-ENBT is een Ethernet I/P-communicatiemodule.Deze elektronische kaart wordt specifiek een Ethernet I / P daughtercard genoemd die direct past op een toegewezen slot van een FlexLogix-controllerDe 1788-ENBT heeft één (1) fysieke RJ45-poort die interfaces ondersteunt met Ethernet-I/P-netwerken met een transmissiesnelheid van 10 Mbps/100 Mbps in half- of full-duplex-modus.

De 1788-ENBT heeft een kleine vormfactor. Het wordt aangedreven via het achtervlak en vereist 5 V dc @ 465 mA met een stroomverbruik van 5 V dc, 2,33 W en een warmteafvoer van 8,0 BTU / uur.Het heeft een geïsoleerde spanning van 500V ac voor 60 seconden.

De 1788-ENBT ondersteunt directe verbinding of interface via een standaard Ethernet-switch.Deze communicatiepoort ondersteunt communicatie met Human Machine Interface (HMI)Het kan ook worden gebruikt bij het verzenden en ontvangen van berichten naar en van controllers in het netwerk.

De 1788-ENBT is uitgerust met status-LED-indicatoren die worden gebruikt om de status van het netwerk, de status van de koppeling en de percentageindicator voor gebruik aan te geven.

De 1788-ENBT ondersteunt niet het verwijderen en installeren onder stroomvoorziening (RIUP).

De dochterkaart heeft vier (4) status-LED's zoals link status LED, module status LED, de netwerk status LED en utilization percentage LED.De 1788-ENBT heeft één (1) RJ45-poort voor Ethernet-interface. Zorg ervoor dat de stroom is afgesloten voordat u de dochterkaart installeert om elektrische bogen te voorkomen.

De Allen-Bradley 1788-ENBT is een Ethernet-dochterkaart.Deze controller ondersteunt 10 Mbps / 100 Mbps transmissie snelheid en ondersteunt 32 CIP verbindingenDeze dochterkaart heeft een indicator voor netwerk, link, gebruik.
