Allen Bradley 1786-RPFS ControlNet Fiber Ring Medium Repeater

Beschrijving van 1786-RPFS

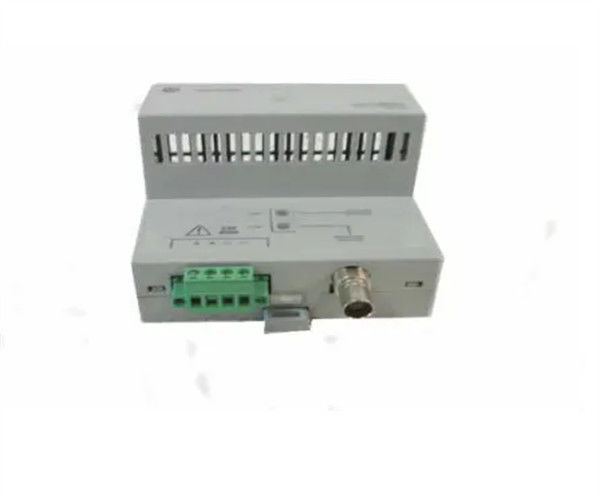

De Allen-Bradley 1786-RPFS ControlNet Repeater is een vezelmodule die behoort tot de Allen-Bradley 1786 Repeaters serie.Het heeft twee niveaus., waarbij elk een rechthoekige vorm vormt.De zijkant van het bovenste niveau heeft de koelventilator van het apparaat met een standaardruimte om ventilatie mogelijk te maken terwijl de naam van het merk op het bovenste deel van het apparaat is geschrevenHet bovenste deel van de eerste verdieping heeft een illustratief gebruik van de herhaler.met uitzondering van de hoofd aansluiting van metaal, zijn er zes andere havens met andere delen zorgvuldig naast elkaar geplaatst.

Bovendien heeft de moderne 1786-RPFS-repeater en de korteafstandsvezelmodule een afstand van 0 tot 300 m, wat typisch is voor normale repeaters.Dit maakt het optimaal in de uitbreiding van netwerken en de omzetting van netwerkmedia.. Het heeft een adapter die dient als een stroombron voor de module. Ook hebben zowel de modules als adapters dubbele statusindicatoren die gemakkelijk kunnen worden geïnterpreteerd tijdens de werking;het geeft aan of de verwerkte en herstelde gegevens foutvrij zijn of nietDit helpt gebruikers om weloverwogen beslissingen te nemen. Verder gebruikt de 1786-RPFS ControlNet Repeater het 200/230 micron hard-clad silica (HSC) vezeltype. Het is het meest compatibel met een RPA/B adapter.Via deze adapter., de 1786-RPFS ControlNet Repeater genereert een invoervermogen van 5 V DC. Dit wordt deskundig ondersteund door een 300 mA achtervlakstroom.de 1786-RPFS ControlNet Repeater heeft een werkgolflengte van 650 nm rode vezelsHet wordt ondersteund met 4,2 dB dempingsniveaus.

Ongeveer 1786-RPFS

De 1786-RPFS-repeater module is een korteafstandsvezel-repeater module vervaardigd door Allen-Bradley.Het wordt ook gebruikt om een ster te maken.Het helpt ook bij het omzetten van media van koper naar glasvezel en vice versa.Het verbindt 2 ControlNet producten met een glasvezel linkDe 1786-RPFS-repeater-module kan goed werken op een afstand van maximaal 300 meter tussen 2 ControlNet-modules.Deze repeatermodule heeft ook grondisolatie tussen knooppunten en wordt minder beïnvloed door lawaai dan andere repeatermodules.

De 1786-RPFS-repeatermodules bestaan uit verschillende componenten.Aan de linkerkant van de module bevindt zich een backplane-connector en bovenaan zijn LED-indicatoren om informatie over kanaal 1 en kanaal 2 door te gevenEr zijn beschermende doppen op de glasvezelpoorten voor extra veiligheid.De 1786-RPFS repeater module wordt aangedreven met 300 milliampere stroom en 5 Volt DC maximale spanningDe module verbruikt een totaal vermogen van 1,5 Watt. De repeater maakt gebruik van 200/230 type HCS vezels en ondersteunt een communicatie snelheid van 5 Mbps.Het temperatuurbereik van de vezels moet tussen -20 en 80 graden Celsius liggenDe buigradius van de vezels is 1,5 inch tijdens de installatie en 0,4 inch tijdens de werking.De glasvezel heeft een werkgolflengte van 650 nm en de uitgang van de zender is groter dan 5 mW/m2.
