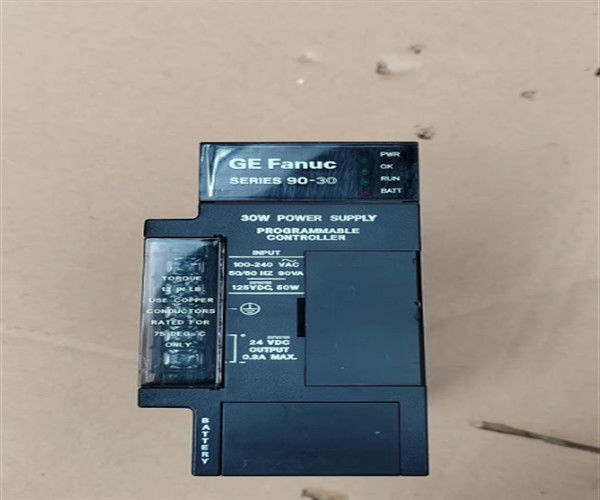

IC693PWR321 GE Fanuc serie 90-30 voedingsmodule

Productbeschrijving  IC693PWR321

De GE Fanuc IC693PWR321 module is een voedingsmodule van de 90-30 serie.Het bevindt zich in de linker slot van de basisplaatHet komt met een vermogen van 30 Watt. Het kan werken met zowel AC als DC stroomvoorziening.De ingangsspanningsbron van het apparaat moet een spanningsbereik hebben tussen 85 en 264 Volt AC of 100 en 300 Volt DC.Het biedt verschillende spanningsuitgangen: 5 volt DC, 24 volt DC spanning die stroom levert aan circuits,en een geïsoleerde stroomtoevoer van 24 volt gelijkstroom die door sommige modules wordt gebruikt om externe stroom te leverenDeze programmable controller heeft een robuuste constructie en is uitgerust met een batterij.

De IC693PWR321-module is volledig compatibel met elk CPU-model.Het is ontworpen om te werken in een klasse 1 divisie 2 beoordeelde omgevingDe IC693PWR321 module is voorzien van een stroomvoorziening beperkende functie die de hardware onmiddellijk beschermt wanneer er een directe short is.De stroomvoorzieningseenheid is uitgerust met 6 eindpunten voor de verbindingen van de bediener.Het wordt geleverd met een verbeterde diagnostische functie die alle gebeurtenissen en updates voor de operators volgt.Voor communicatie, is de IC693PWR321-module uitgerust met een RS-485 seriepoort. De seriepoort kan worden gebruikt om verbinding te maken met verschillende randapparaten en een CPU/computer.

De IC693PWR321 kan worden aangedreven met een wisselstroom- of gelijkstroombron. Het wisselstroominvoerspanningsbereik van deze voedingsbron is 85-264 VAC met nominale waarden van 120-240 VAC.aanvaardbaar spanningsbereik 100-300 VDC met een nominale waarde van 125 VDCHet heeft een inlaatvermogen van 90 VA met AC-invoer en 50 W met DC-invoer. Het kan een binnenstroom van 4 A, piek, met een duur van 250 ms weerstaan.

De IC693PWR321-uitgangsvermogen omvat maximaal 15 Watt voor 5 VDC- en 24 VDC-relaisoperaties; maximaal 15 Watt voor 24 VDC-relais en maximaal 20 Watt voor 24 VDC-isolatie.Deze voeding heeft uitgangsspanningen van 5.0 VDC tot en met 5.2 VDC met een nominale waarde van 5,1 VDC; 24 VDC tot en met 28 VDC voor 24 VDC-relais; 21,5 VDC tot en met 28 VDC voor geïsoleerde 24 VDC-werking.4VDC tot 7VDC en overstromingsbescherming van 4A, maximaal met een wachttijd van 20 ms.

De IC693PWR321 heeft ook een One (1) 9-pin sub-D connector RS485 compatibele seriële poort.Deze zekering kan worden geleverd aan leveranciers van derden.De toepasselijke vervangende zekering is Bussman ¥ 215-002 (GDC-2 of GMC-2) en Littlefuse ¥ 239-002.

De GE Fanuc IC693PWR321 is een Standard Power Supply module die deel uitmaakt van het GE Fanuc Series 90-30 platform.Deze voedingsbron heeft een laadcapaciteit van 30 Watt met een nominale ingangsspanning van 100 tot 240 VAC of 125 VDCHet heeft uitgangscapaciteiten van 15 watt @ 5VDC, 20 watt @ 24VDC en 15 watt @ +24VDC Relay.

• Geschatte tijd: 1-10 werkdagen.

• Vervaardiger: GE Fanuc

• Product nr. : IC693PWR321

• Productsoort: stroomtoevoer van wisselstroom en gelijkstroom

• Nominale spanning: 120/240 VAC of 125 VDC

• Invoerspanningsbereik AC/DC: AC = 85 tot 264 VAC, DC = 100 tot 300 DVC

• Invoervermogen: 90 VA met VAC-invoer

• Maximaal met volle belasting: 50 W met VDC-invoer

• Inrush Current: 4A piek, maximaal 250 milliseconden

• Uitgangsvermogen: maximaal 30 watt

• Beschermingsgrenzen Overspanning: 5 VDC-uitgang: 6,4 tot 7 V

• Beschermingsgrens Overstroom: 5 VDC-uitgang: 4 A maximaal

• Wachttijd: minimaal 20 milliseconden

• Gewicht: 3 kg

• Verzendgewicht: 5 kg
