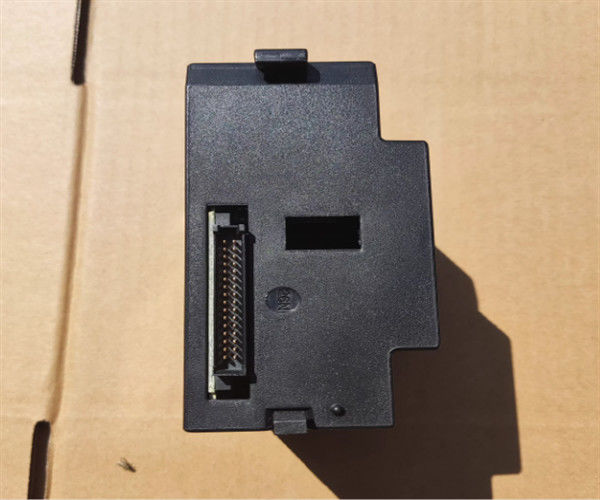

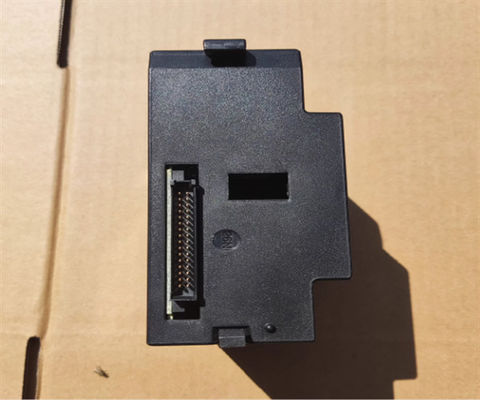

Vernieuwde GE-Emerson IC693MDL732 12/24 VDC-uitgangsmodule

Productbeschrijving van IC693MDL732

Deze module is ontworpen voor de serie 90-30 PLC-systeem en biedt 8 uitgangspunten gegroepeerd samen.Dit betekent dat het stroombron is voor de belastingen van de gebruiks- of positieve stroombus van de gebruikerHet aangesloten apparaat (zoals motorstarters, magnetronen of indicatoren) wordt geplaatst tussen de negatieve stroombus en de module-uitgang.De stroomvoorziening voor deze apparaten moet afkomstig zijn van een externe stroomvoorziening die door de gebruiker wordt verstrekt..



Belangrijkste kenmerken van IC693MDL732:

8 uitgangen, allemaal gegroepeerd met een gemeenschappelijke uitgangsterminal.
Het werkt met positieve logica, wat betekent dat het stroombron is voor de belastingen.
Compatibel met motorstarters, magnetronen, indicatoren en andere door de gebruiker geleverde apparaten.
Een door de gebruiker aangeleverde voedingsbron is vereist om veldapparatuur te bedienen.



LED-indicatoren:

Groene LED's aan de bovenkant van de module geven de ON/OFF-status voor elk uitgangspunt.
De bovenste rij van de LED's is A1 tot en met A8 gemarkeerd en vertegenwoordigt de punten 1 tot en met 8.
Deze module heeft geen zekeringen.
Een invoegplaat wordt geplaatst tussen het binnenste en buitenste oppervlak van de scharnierende deur voor de bedrading van het circuit en voor identificatiedoeleinden.



Technische gegevens van IC693MDL732:

Nominale spanning: 12/24 volt DC.
Uitgangsspanningsbereik: 12 tot 24 volt gelijkstroom (+20%, -15%).
Isolatie: 1500 volt tussen de veldzijde en de logische zijde.
Uitgangsstroom:
0maximaal 0,5 ampère per uitgangspunt.
Maximaal 2 ampère per common.
Inrush-stroom: maximaal 4,78 ampère gedurende 10 ms.
Uitgangsspanningsdaling: maximaal 1 volt.
Vermogen om te reageren op de omvang van het vermogen
Aan/uit reactietijd: maximaal 2 ms voor zowel de aan- als de uitgeschakelde toestand.
