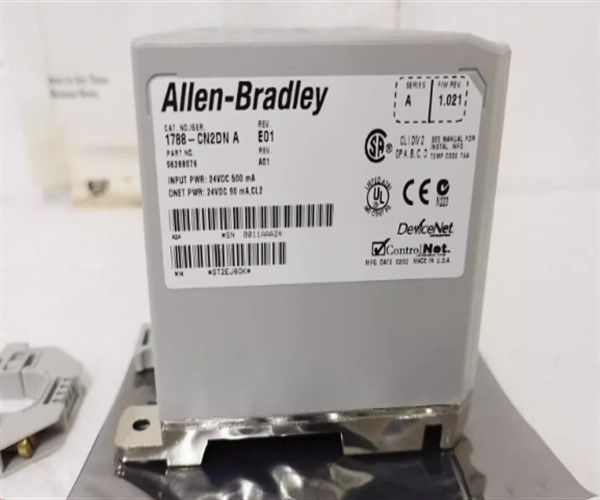

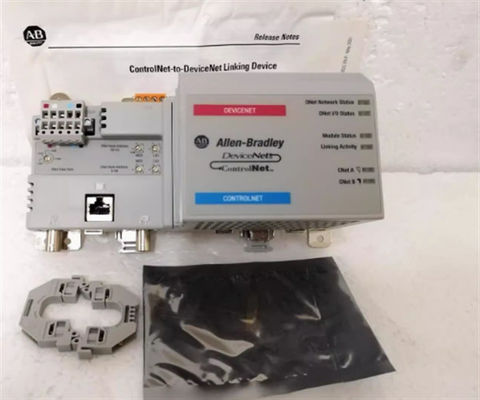

Allen-Bradley 1788-CN2DN ControlNet-to-Device Net Linking Device

Beschrijving van 1788-CN2DN

Het 1788-CN2DN-verbindingsapparaat van Allen-Bradley is een industrieel Controlnet-to-Devicenet-verbindingsapparaat in de 1788-verbindingsapparaatserie. It can be installed with a 24 Volts DC rated power supply and a mounting base that is either a DIN rail made out of yellow-chrome steel with a zinc-plate coating or another mounting base with similar specifications. The cable that the 1788-CN2DN linking device uses to connect to the Devicenet network should not be connected to the device or disconnected from it while it is powered up because this can cause a dangerous electrical arc. The 1788-CN2DN linking device connects to the Devicenet network with either a 10-pin linear connector that is included with it or with another type of linear connector that is not included such as a 5-pin linear connector or linear to micro connector.

Het Allen-Bradley 1788-CN2DN-verbindingsapparaat kan zijn eigen statuscode niet weergeven, zodat de gebruikers de statuscodes moeten controleren op het display van de Devicenet-scannermodule waarmee het is verbonden.Deze scannermodule kan ook worden gebruikt voor het oplossen van problemen met het 1788-CN2DN-verbindingsapparaat indien nodigDit verbindingsapparaat kan van meerdere bronnen worden aangedreven, zolang de door deze bronnen geleverde spanning de gespecificeerde isolatie-spanning van het verbindingsapparaat niet overschrijdt.Het 1788-CN2DN-verbindingsapparaat moet ook altijd worden beschermd tegen ESD.Dit apparaat maakt gebruik van gelijkstroom in het bereik van 18 tot 30 volt gelijkstroom, en deze stroom moet afkomstig zijn van een stroomvoorziening die los staat van de stroomvoorziening van het Devicenet-netwerk.De volledige installatie met het verbindingsapparaat 1788-CN2DN omvat het verbindingsapparaat, de Devicenet connector, de stroomconnector, 121-Ohm weerstanden, en eindankers.

Technische specificaties voor 1788-cn2dn

De Allen-Bradley 1788-CN2DN is een ControlNet-to-DeviceNet-verbindingsapparaat. Dit apparaat wordt geleverd met één (1) 1788-CN2CN-verbindingsapparaat; één (1) stroominvoerconnector;Een (1) DeviceNet 10-pin lineaire connectorVoor de werking van dit apparaat is een externe stroomtoevoer van 24 VDC vereist en ondersteunt het een DIN-Rail-installatie.
