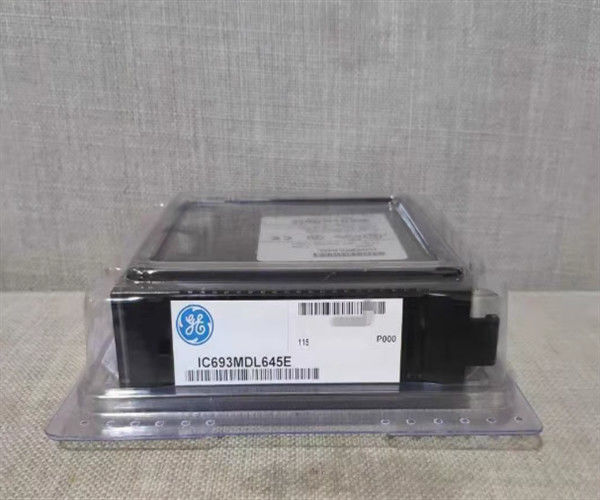

Geproduceerde GE-Emerson IC693MDL645 24 Volt DC Positieve/Negatieve Logische Invoermodule

Productbeschrijving van  IC693MDL645

De IC693MDL645 is een 24-volt DC Positieve/Negatieve Logische Input die behoort tot de 90-30 Series van Programmable Logic Controllers.Het kan worden geïnstalleerd in een serie 90-30 PLC-systeem dat een 5 of 10 -slot basisplaat heeft. Deze invoermodule heeft zowel positieve als negatieve logische eigenschappen. Het heeft 16 invoerpunten per groep. Het maakt gebruik van één gemeenschappelijke stroomterminal. De gebruiker heeft twee opties voor het aansturen van veldapparaten;hetzij de stroom rechtstreeks leveren, hetzij een compatibele +24BDC-toevoer gebruiken.

De dual logic kenmerken van de IC693MDL645 module maken het ideaal voor toepassingen die elektronische nabijheidsschakelaars, limietschakelaars en drukknoppen vereisen.Het is belangrijk op te merken dat de bedrading en de huidige identificatie informatie is gevestigd op een invoegplaatDeze invoegplaat bevindt zich tussen het binnenste en het buitenste oppervlak van de scharnierende deur. De bedradingsinformatie bevindt zich aan de naar buiten gericht zijde van de invoegplaat.De huidige identificatie bevindt zich aan de binnenkant van het insertstukDeze module is geclassificeerd als laagspanningsmodule, daarom is de buitenrand van de inzet blauw gekodeerd.

Aan de bovenkant van de module bevinden zich twee horizontale rijen, elk met acht groene LED's. De LED's die overeenkomen met de invoerpunten 1 tot en met 8 van de bovenste rij, zijn A1 tot en met A8 gemarkeerd.terwijl zij die in de tweede rij zijnDeze LED's dienen om de status "aan" of "uit" van elk invoerpunt aan te geven.

Deze 24-volt DC Positive/Negative Logic Input module heeft een nominale spanning van 24 volt met een DC-invoerspanningsbereik van 0 tot +30 volt DC. Isolatie is 1500 volt tussen veldzijde en logicazijde.De ingangsstroom bij nominale spanning is meestal 7 mA. Voor zijn invoerkenmerken: de ingestelde spanning bedraagt 11,5 tot 30 volt DC, terwijl de uitgestorte spanning 0 tot ±5 volt DC bedraagt.Maximaal 1 mA. De reactietijd voor aan- en uitschakeling is meestal 7 ms voor elk. Het stroomverbruik bij 5 V is 80 mA (wanneer alle ingangen aan zijn) van een 5-voltbus op het achtervlak.Energieverbruik bij 24 V is 125 mA van de geïsoleerde 24-volt backplane bus of van door de gebruiker geleverde stroom.

Technische specificaties van IC693MDL645

De GE Fanuc IC693MDL645 16-punten-invoermodule is een 24 volt DC-geclassificeerde positieve en negatieve logische invoermodule die is ontworpen voor het GE Series 90-30 Programmable Logic Controller (PLC) -systeem.De IC693MDL645-invoermodule biedt 16 niet-geïsoleerde invoerpunten die in een enkele groep van 16 invoerpunten in één groep met een gemeenschappelijke stroominvoerterminal zijn geplaatstDe IC693MDL645-invoermodule is ontworpen om te werken met zowel positieve logische als negatieve logische eigenschappen.en deze functie maakt het geschikt voor een breed scala van input-apparaten zoals drukknoppenDe IC693MDL645 Input Module kan worden geïnstalleerd in elke I/O-slot van de serie 90-30 PLC die een 5-slot of 10-slot basisplaat ondersteunt.

De IC693MDL645 Input Module maakt gebruik van de door de gebruiker geleverde externe gelijkstroomvoeding of een geïsoleerde 24 Volt gelijkstroomvoeding.Deze module heeft een inschrijvingsspanningsbereik van 0 tot 30 volt DC en een maximaal vermogen van 80 milliampere bij 5 volt DC en 125 milliampere bij 24 volt DCDe ingangen van de IC693MDL645 Input Module werken met 15,5 tot 30 volt DC-on-state-spanning per ingang en 3,2 milliampere minimale on-state-stroom per ingang.Het heeft tot 1500 volt isolatie tussen de logische kant en de veldkant.. De IC693MDL645-module heeft zowel bedradings- als stroomidentificatie-informatie in de inzet van de module en is gekleurd om de spanningsklasse (lage spanning) gemakkelijk te identificeren.Op de voorzijde van deze module zijn 2 horizontale rijen LED's (8 LED's per rij) die individueel zijn genummerd om de aan- of uitstand van elk invoerpunt aan te geven.
