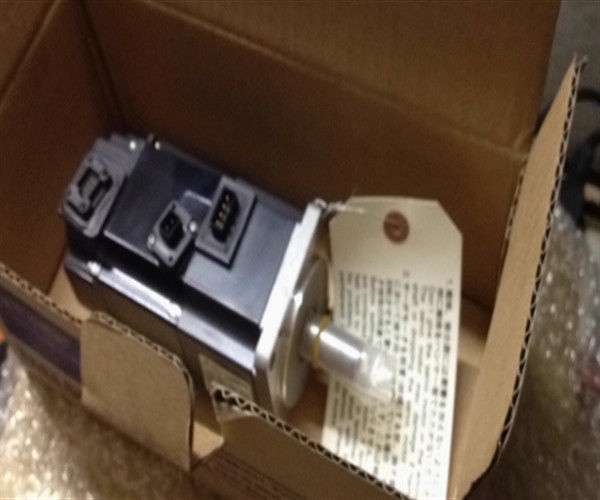

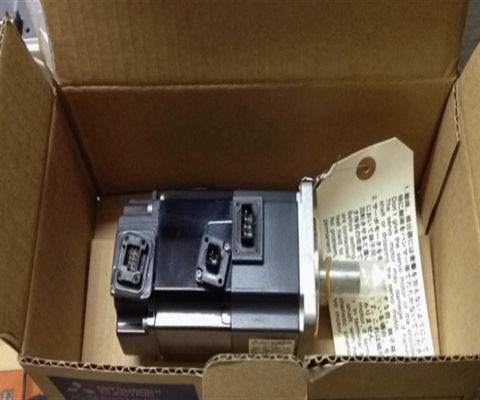

Servomotor HF-KP-serie (HF-KP23) Elektrisch MELSERVO-J3 serie

Productbeschrijvingen van  HF-KP23

De Mitsubishi HF-KP23B (HFKP23B) is een 200W HF serie AC servomotor met rem. Het koppel van de servomotor met rem is 0,64 (N x m) of 90,6 (oz x in) terwijl het grootste koppel dat wordt toegekend 1.De gemiddelde toerental van de servomotor met rem is normaal gesproken 3000 t/min, maar deze toerental mag verdubbeld worden tot 6000 t/min.Zelfs voor een korte tijd de HF-KP23B servomotor met rem kan worden geduwd om te werken met een snelheid van 6900rpmOok het traagheidsmoment van deze servomotor met rem is 0,31 J (x10^-4 kg x m^2) of 1,69 J (oz x in^2).

De vier servoversterkers die aan de servomotor HF-KP23B met rem kunnen worden bevestigd, zijn de MR-J3-20A, MR-J3-20B, MR-J3-20B-RJ006 en MR-J3-20T.Deze kunnen eenvoudig aan de CN2-poort van een van de beschikbare servoversterkers worden bevestigd, ongeacht waar deze is geplaatstDe servomotor met rem kan vervolgens, specifiek voor de servoversterker MR-J3-20A, ook worden aangesloten op de CNP3 (U, V, W) connector, die de onderste connector is voor de stroomvoorziening.De aansluiting moet worden gemaakt bij deze servoversterker's CNP3 connector die precies is geplaatst als de voormalige servoversterker.

Deze HF-KP23B servomotor met rem is een motor met lage traagheid, waardoor deze op meerdere mechanismen kan worden aangebracht.

Dit zijn de afmetingen van de HF-KP23B servomotor met rem.

Technische specificaties van HF-KP23

Deelnummer: HF-KP23B (HFKP23B)
Type module: servomotor met rem
Spanning: 111V
RPM: 3000 r/min
Uitgangswattage: 200 W
Gewicht: 1,6 kg
