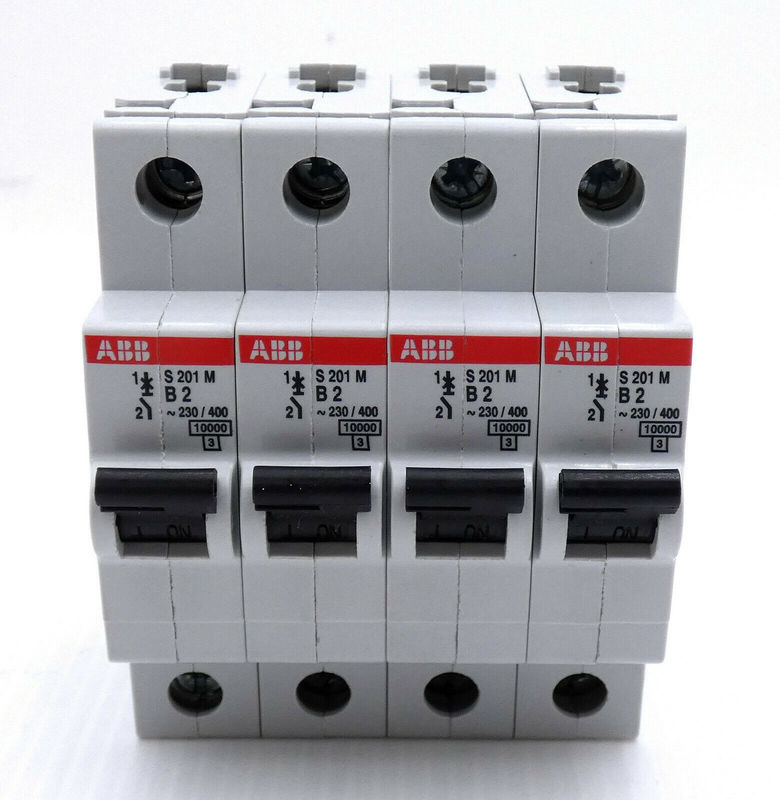

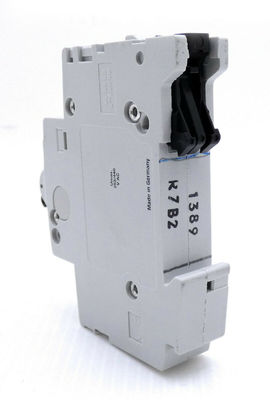

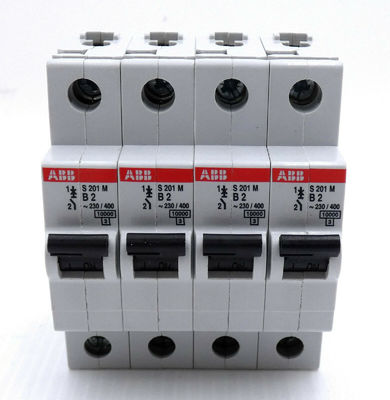

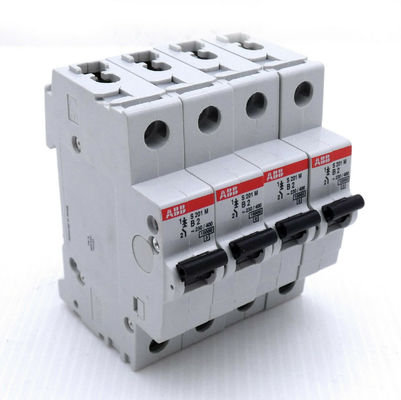

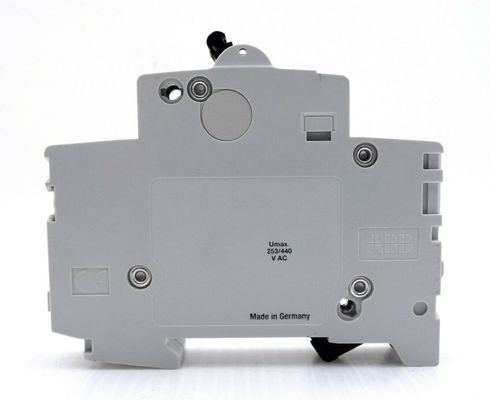

ASEA BROWN BOVERI 2CDS271001R0025 S201M-B2 Bijkomende contactkern S200-serie schakelaar

Productbeschrijving: 2CDS200936R0001 S2C-H11L

1. Productserie:S200-serie
2. Model:S201M-B2

3. DeS201M-B2is een2 poleneen miniatuurcircuitbreaker die is ontworpen voor de bescherming van elektrische schakelingen tegen overbelastingen en kortsluitingen; het combineert een hoge breekcapaciteit met compacte afmetingen,waardoor het ideaal is voor een breed scala aan toepassingen voor laagspanningsbescherming.

4. Type:Miniatuurcircuitbreaker (MCB)

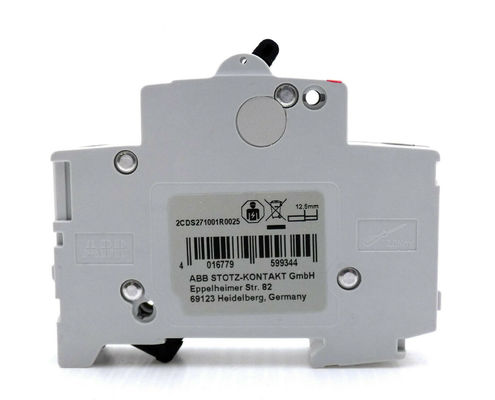

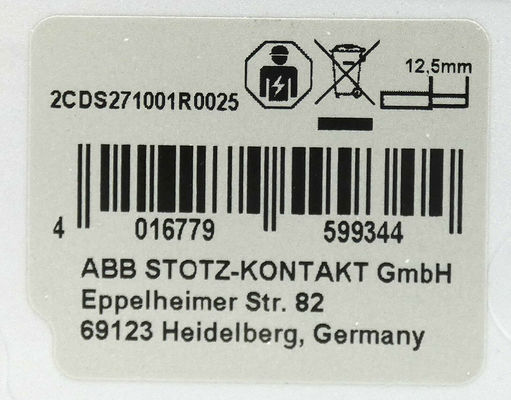

5. Catalogusnummer:2CDS271001R0025

Technische parameters: 2CDS200936R0001 S2C-H11L

• Model

  S201M-B2

  Catalogusnummer

  2CDS271001R0025

  Type	Miniatuurcircuitbreaker (MCB)

  Aantal Polen

  2 (dubbele paal)

  Nominale stroom

  2 A (Ampère)

  Nominale spanning

  230/400 V wisselstroom

  Tripping Curve

  B-curve

  Breekcapaciteit

  6 kA (bij 230/400 V wisselstroom)

  Thermische bescherming

  Ja (voor bescherming tegen overbelasting)

  Magnetische bescherming

  Ja (voor kortsluitbescherming)

  Montage-type

  DIN Rail (35 mm)

  Afmetingen (W x H x D)

  36 x 80 x 70 mm (ongeveer)

  Werktemperatuur

  -25°C tot +60°C

  Gewicht

  Ongeveer 0,2 kg

Toepassingen: 2CDS200936R0001 S2C-H11L

1. Elektrische installaties voor woningen:

   • Bescherming van verlichtingscircuits, stopcontacten en kleine apparaten.
   • Bescherming voor huishoudelijke schakelingen, waardoor schade door kortsluiting of overbelasting wordt voorkomen.

2. Commerciële toepassing:

   • Gebruikt in distributieboards in kleine kantoren, winkels of andere commerciële omgevingen om circuits te beschermen die verlichting, HVAC-systemen of andere niet-industriële apparatuur leveren.

3. Industriële toepassingen:

   • Bescherming voor lichte machines en kleine industriële ladingen die een circuitbescherming vereisen.
   • Vaak gebruikt in distributieboards of besturingspanelen waar ruimtebesparing en betrouwbaarheid belangrijke factoren zijn.

4. Motorbescherming:

   • Geschikt voor kleine motoren of apparatuur die af en toe aan overbelastingen kunnen worden onderworpen, zoals ventilatoren, pompen en andere lichte industriële machines.

5. Distributiebureaus:

   • Op grote schaal gebruikt in residentiële en commerciële distributiepanelen om individuele circuits te beschermen tegen overbelastingen en kortsluitingen.

6. Elektrische subsystemen:

   • Het wordt ook gebruikt inzonne-energiesystemenvoor de bescherming van afzonderlijke snaren of inverterverbindingen tegen overstromingen.

Voordelen van de ABB S201M-B2

• Compacte grootte: De S201M-B2 is ontworpen om klein en compact te zijn, waardoor het gemakkelijk te installeren is in overvolle elektrische panelen.
• Betrouwbare bescherming: Met zowel thermische als magnetische bescherming biedt het MCB een betrouwbare werking en zorgt het voor de bescherming van uw elektrische systeem tegen storingsomstandigheden.
• Breed toepassingsgebied: Geschikt voor residentiële, commerciële en lichte industriële toepassingen en biedt veelzijdige bescherming in verschillende situaties.
• Snelle reactie: De snelle reactie van de schakelaar zorgt ervoor dat overstromingen en kortsluitingen snel worden verwijderd, waardoor schade aan de bedrading en de apparatuur wordt voorkomen.
• Gemakkelijk te installeren: DIN-railmontage zorgt voor een gemakkelijke en gestandaardiseerde installatie en vereenvoudigt het totale bedradingsproces.

Aanpassing: 2CDS200936R0001 S2C-H11L

• • Overstroming (50/51): Configureer de opvanginstellingen (in termen van vermenigvuldigingen van nominale stroom), tijdvertraginginstellingen en het tijdkenmerk (bijv. inverse, definite time of IDMT).Onmiddellijk(50) oftijdsvertraging(51) overstromingsbescherming voor zowel fase- als aardverschillen.
  • Aardbreuk (50N/51N): instellen van de opvangdrempels en tijdsvertragingen voor het detecteren van grondfouten.

• Differentiële bescherming (87):

  • GezetopvangdrempelsDe relais kan worden geconfigureerd om zoweleenvoudigenbeperktdifferentiële bescherming op basis van de behoeften van het systeem (bijv. voor transformatoren of generatoren).
  • Aanpassen van degevoeligheidom fouten te minimaliseren en fouten snel te detecteren.

• Bescherming tegen thermische overbelasting:

  • De relais stelt u in staat om dethermische tijdconstanteeninstellingen voor overbelasting, waardoor transformatoren, motoren en andere essentiële apparatuur worden beschermd tegen langdurige overbelasting.
  • Dethermisch modelkan worden aangepast op basis van het type belasting (bijv. motoren, transformatoren) en de verwachte bedrijfsomstandigheden.

• Bescherming tegen spanning en frequentie:

  • Aanpassing instellenonderspanningenoverspanningbeschermingsdrempels.
  • Configureeronderfrequentieenoverfrequentieinstellingen op basis van de netfrequentietoleranties en de bedrijfsvereisten van de apparatuur.

• Beperkte grondbreukbescherming (87N):

  • De gevoeligheid en de foutdetectie in de buurt van het neutrale punt van de transformator of generator kunnen worden aangepast voor een hogere nauwkeurigheid en lagere drempelwaarden voor de foutdetectie.

• Tijdvertraging:

  • Beschermingstijdvertragingen voor overstroom-, aardingsfout- en differentiëlebeschermingsfuncties kunnen worden geconfigureerd op basis van de coördinatievereisten voor systeembescherming.

De RET521 ondersteunt een verscheidenheid aan communicatieprotocollen en -standaarden, waardoor het naadloos kan worden geïntegreerd in bestaande besturings-, bewakings- en automatiseringssystemen.Het aanpassen van deze communicatie-instellingen zorgt voor compatibiliteit met SCADA-systemen, afstandsbewaking en andere beschermende relais.

• Conformiteit met IEC 61850:

  • GOS-berichten(Generic Object Oriented Substation Event): Aanpassen van GOOSE-berichten voor snelle, peer-to-peer-communicatie binnen een substation.
  • ConfigureerRapportagecontroleblokken (RCB's)enUit de steekproef genomen waardenom de relais te integreren met andere beschermings- en bedieningsinrichtingen in het substation.
  • Gezetlogische knooppuntenengegevensattributenom het communicatiegedrag van de relais aan te passen aan de systemespecifieke vereisten.

• Modbus RTU/TCP en DNP3:

  • InrichtingModbus RTUofModbus TCPcommunicatie voor gegevensuitwisseling met SCADA en andere bewakingssystemen.
  • ConfigureerDNP3(Distributed Network Protocol) voor afstandsbewaking en -besturing, die gewoonlijk wordt gebruikt in nuts- en industriële netwerken.

• Ethernet-configuratie:

  • AanpassenEthernetinstellingen, met inbegrip van IP-adressen, subnetmaskers, gateway-instellingen en communicatiepoorten om aan te sluiten op de netwerkinfrastructuur.
  • GebruikSNTP (Simple Network Time Protocol)om de interne klok van de relais te synchroniseren met de tijdsreferentie van het systeem.

De RET521 heeft meerderedigitale en analoge I/OOpties die kunnen worden aangepast aan de controle- en bewakingsvereisten van uw systeem.

• Digitale invoer:
  • Configureer maximaal 8 digitale ingangen, die kunnen worden toegewezen aan verschillende doeleinden zoalsAlarmschakelaars,Foutindicatoren,tripsignalen, enstatusbewakingDeze ingangen kunnen worden gekoppeld aan externe apparaten zoals schakelaars of schakelaars.
  • Definieer deInvoerspanningsbereikvoor deze digitale ingangen (bijv. 24 V gelijkstroom, 48 V gelijkstroom).
• Digitale uitgangen:
  • Aanpassen van maximaal 6 digitale uitgangen om te verzendentripsignalen,Alarmen, of andere besturingsopdrachten aan externe apparaten zoalselektrische schakelaarsofvisuele indicatoren.
  • Deze uitgangen kunnen worden geconfigureerd om te activeren op basis van specifieke beschermingsprikkels (bijv. overstromingen, aardverschillen).
• Analooginvoer:
  • Je kunt het aanpassen.analoge ingangenVoor het meten van parameters zoals stroom, spanning, temperatuur of andere systeemvariabelen zijn er typisch 4 analoge ingangen beschikbaar.
  • Stel deschaalfactoren de overeenkomstige bereikgebieden voor spannings- en stroommetingen op basis van de systemenummers en CT/PT-verhoudingen.
• Relay trip contacten:
  • Configureer detrip contact logicaop basis van de beschermingsbehoeften (bijv. vertraagde of onmiddellijke ontkoppeling) en kiezen tussen normaal open (NO) of normaal gesloten (NC) contacten.

De RET521 biedt eenMens-machine-interface (HMI)Dit kan de operationele efficiëntie verbeteren en de exploitanten toegang geven tot kritieke systeemgegevens.

• Afbeeldingsinstellingen:
  • Aanpassen van de informatie die op het frontpaneel wordt weergegevenLCD-scherm(bijv. foutgegevens, beschermingsinstellingen, systeemstatus).
  • Definieerstatus-LED'svoor een gemakkelijke visualisatie van de toestand van de val en de alarmstand (bijv. gezond, val, waarschuwing).
• Waarschuwing met wachtwoord:
  • Gezetwachtwoordbeschermingvoor verschillende gebruikersniveaus om de toegang tot kritieke instellingen te beperken (bijv. wijziging van instellingen, herinstelling van fouten of tripbevestiging).
• Eventlogging en foutregistratie:
  • Het evenement log kan worden aangepast om gedetailleerdetijdstempelde gegevensHet systeem is in staat om te reageren op gebeurtenissen zoals storingen, alarmen en wijzigingen in de systeemstatus.foutgolfvormDe duur van de opslag kan worden aangepast aan de behoeften van de foutanalyse.
• Taalinstellingen:
  • DetaalinstellingenVoor het display kan worden aangepast aan de operationele regio of de voorkeuren van het team.

De RET521 ondersteunt aanpasbarebeschermingstelselsDeze aanpassingen omvatten:

• Zone-selectieve koppeling(ZSI):

  • U kunt zone-selectieve vergrendeling tussen verschillende relais configureren om de bescherming over meerdere zones te coördineren (bijv.in een substation of elektriciteitscentrale) om ervoor te zorgen dat alleen het defecte gedeelte van het netwerk wordt afgesloten.

• Logische en tijdscoördinatie:

  • Gezettijdvertragingsequentiesenlogische functiesDit is vooral belangrijk in grote netwerken waar cascading trips moeten worden vermeden.

• Verwijderings- en prioriteitsinstellingen:

  • Aanpassen van deVerlies van ladingde sequentie, waardoor niet-kritieke belastingen onder controle kunnen worden losgekoppeld om de stabiliteit van de belangrijkste onderdelen van het systeem te behouden bij storingen of overbelastingen.

De firmware en de software van de RET521 zijn regelmatig bijgewerkt door ABB om nieuwe functies, functies en bugfixes te introduceren.Het aanpassen van de relais voor specifieke firmware-versies zorgt ervoor dat de bescherming relais blijft up-to-date en compatibel met uw systeem's evoluerende behoeften.

• Tools voor softwareconfiguratie:
  • REX 521enPCM600(ABB's protection configuration software) worden gebruikt om de instellingen, communicatie, beschermingsfuncties en systeemparameters van de relais te configureren.invoer/uitvoer instellingenvoor een gemakkelijke integratie met andere systemen.
  • Firmware-updates: Updates kunnen op afstand of lokaal worden geladen om de functionaliteit te verbeteren of nieuwe functies toe te voegen.

Om te voldoen aan de toenemende eisen aan cyberbeveiliging in moderne energiesystemen, ondersteunt de RET521cyberbeveiligingsmaatregelenzoals:

• Toegangscontrole op basis van een wachtwoord: Voor het beperken van de toegang tot gevoelige relaies.
• Versleuteling: Verzekeren dat de communicatie (vooral via Ethernet, Modbus, IEC 61850) veilig is.
• Beveiligde toegang op afstand: Configureerbare firewall- en authenticatie-instellingen voor afstandsbewaking en -besturing.

Ondersteuning en diensten: 1MRK001530-AC RET521

Onze industriële servo-aandrijvingen zijn ontworpen om nauwkeurige controle van de motor snelheid en positie te bieden.met inbegrip van:

• Installatiehulp en begeleiding
• Producttraining en -opleiding
• Technische ondersteuning op afstand voor probleemoplossing en probleemoplossing
• Reparatie- en onderhoudsdiensten
• Productverbeteringen en verbeteringen

Ons team van ervaren technici en ingenieurs zorgt ervoor dat u de ondersteuning en middelen heeft die u nodig heeft om uw activiteiten soepel te laten verlopen.Neem vandaag nog contact met ons op om meer te weten te komen over onze Industrial Servo Drives en de technische ondersteuning en diensten die we aanbieden.
