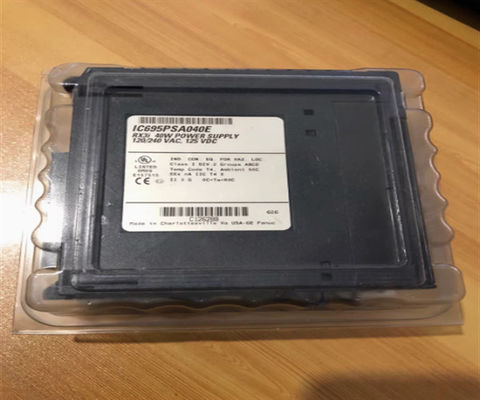

IC695PSA040 GE Fanuc stroomvoorziening Multifunctionele stroomvoorziening

Productbeschrijving van IC695PSA040

De IC695PSA040 is een 120/240 volt AC of 125 volt DC, 40 Watt stroomvoorziening van de GE Fanuc RX3i-serie.De werkspanning is 85-264 VAC of anders 100-300 VDC.

De RX3i stroomtoevoer heeft drie uitgangen:

+3.3 VDC - voor intern gebruik door RX3i-modules met catalogusnummer IC695.

+5.1 VDC

+24 VDC-relais - kan worden gebruikt om stroomcircuits op Output Relay-modules te voorzien.

De PACSystems RX3i-stroomvoorziening is een schaalbaar, op racks gebaseerd systeem dat een snelle en consistente bediening tussen afzonderlijke modules biedt.Gebruikers kunnen hun eigen besturingsfuncties ontwikkelen en onderhoudenDit omvat visualisatie, beweging en netwerken.

Een andere geweldige functie is de PACMotion Controller die alle flexibiliteit en machine logica biedt die nodig is om geavanceerde machine automatisering in uw bedrijf te gebruiken.

Hoewel het speciaal is ontworpen om het PACSystem RX3i te ondersteunen, kan slechts één IC695PSA040 voedingsbron tegelijkertijd in de Universal Backplane worden geïnstalleerd.De stroomvoorziening is niet compatibel met andere RX3i-toevoeringen, hetzij in verhoogde capaciteit, hetzij in redundante modus.

De voedingsbron heeft vier LED's die de status van de voedingsbron aangeven.De stroom LED is de bovenste en zal groen zijn wanneer stroom wordt geleverd aan de achtergrond of amber als de stroomvoorziening schakelaar is uitgeschakeld. Wanneer de P/S Fault LED rood schijnt, is de voeding uitgevallen en levert deze geen spanning aan het achtervlak.de Overtemp LED gloeit amberWanneer de stroomvoorziening dicht bij of boven de maximale uitgangscapaciteit van een uitgang ligt, gloeit de overbelasting-LED amber.

Het is belangrijk dat de deur van deze eenheid tijdens de werking gesloten blijft, zodat er geen schokken kunnen optreden die ernstige of fatale verwondingen kunnen veroorzaken.

Technische specificaties van IC695PSA040

De IC695PSA040-module is een industriële voedingsmodule uit de GE Fanuc RX3i PACSystems-serie die is gemaakt om de apparaten in de RX3i PACSystems PLC's van stroom te voorzien.De IC695PSA040 voedingsmodule kan apparaten voorzien van wisselspanning in het bereik van 85 tot 264 Volt wisselspanningDe maximale ingangsvermogen bij volle belasting is 70 Watt.De nominale invoerspanning van de voedingsmodule IC695PSA040 bedraagt 120/240 Volt AC en 125 Volt DC.Het ondersteunt isolatie tussen de input en de achtergrond die is gerangschikt op 250 volt AC continu en op 1500 volt AC voor 1 minuut.

De GE Fanuc IC695PSA040 RX3i PACSystems voedingsmodule heeft 3 verschillende uitgangen.3 volt gelijkstroomkoppeling die is bedoeld voor aansluiting op andere RX3i PACSystems-modules die deel uitmaken van de RX3i IC695-productlijnDe tweede uitgang is 5,1 volt gelijkstroom en de derde is 24 volt gelijkstroom en is bedoeld om de circuits op compatibele uitgangsrelaymodules te voorzien.De IC695PSA040-voedingsmodule mag nooit worden geïnstalleerd op een andere achtergrond dan een universele achtergrond van RX3i PACSystems., en slechts 1 IC695PSA040 voedingsmodule kan tegelijkertijd in een RX3i PACSystems PLC worden gebruikt.Deze voedingsmodule is schaalbaar en wordt geleverd met machine logica.
