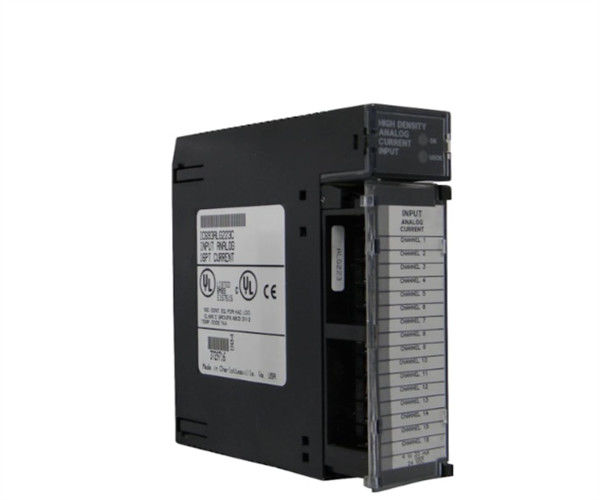

Herstelde GE-Emerson IC693ALG223 16-kanaals analoog stroominvoermodule

Productbeschrijving van IC693ALG223

IC694ALG223 is een analoog stroominvoermodule met 16 kanalen/single-ended inputs. Elke input kan worden geconfigureerd met de verstrekte software voor een van de drie invoerbereiken: 4 tot 20 mA, 0 tot 20 mA,of 4 tot en met 20 mA Versterkt.

In het bereik van 4 tot en met 20 mA kan een lage alarmlimiet een invoerstroom van 4 mA tot en met 0 mA detecteren.met een vermogen van meer dan 50 WDe module kan de module status en de externe stroomstatus melden aan de CPU met behulp van toegewezen programma referentiedressen.De installatie van de IC694ALG223-module is verenigbaar met elke I/O-slot in een RX3i-systeem..

IC694ALG223 maakt gebruik van 120 mA van de 5 VDC-bus op de PLC-backplane en vereist 65 mA plus stroomlusstroom (s) van een door de gebruiker geleverde +24 VDC-toevoer.

Als de LED ON is, is de status OK en is de module geconfigureerd.of de wachthondtimer is verlopen). Continu snel knipperen: geeft aan dat configuratiegegevens niet worden ontvangen van de CPU.Langzame flitsen gevolgd door OFF suggereren een mislukte opstartdiagnostiek of een code-uitvoeringsfoutDe LED van de gebruikerstoevoer bevestigt dat de externe 24 VDC-toevoer binnen de verwachte specificaties ligt.

De IC694ALG223-module's kunnen worden geconfigureerd met onder meer actieve kanalen, referentiadres voor ingangsgegevens, lengte en bereik, laag/hoog alarm en I/O-scan set.

Technische specificaties van IC693ALG223
