IC695CHS016 - Emerson Rx3i basisplaten Universele achtergrond

ProductbeschrijvingIk...C695CHS016

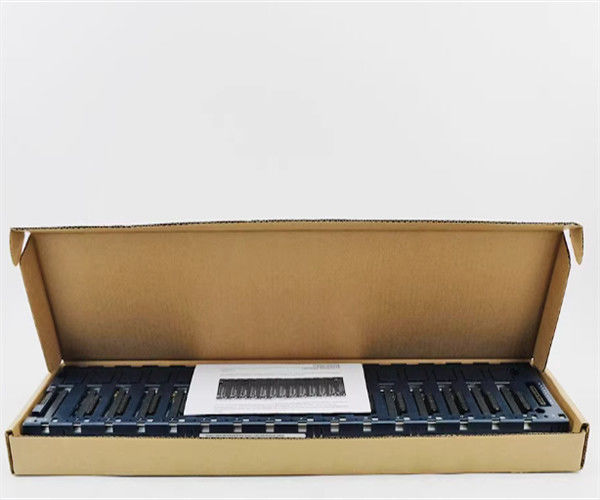

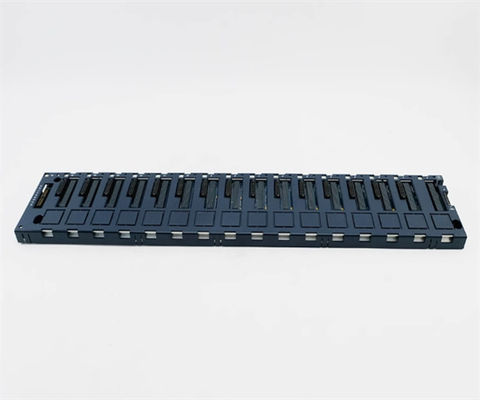

De IC695CHS016 is een 16-slot Universal Backplane van de GE Fanuc RX3i-serie.De RX3i Universal Backplane ondersteunt zowel PCI-gebaseerde (IC695) als seriële (IC694) I/O en optionele modules met zijn dual-bus backplaneZie de specificaties voor deze eenheid op de website van IC695CHS016.

De IC695CHS016 is een universele achtergrond met zestien (16) gleufpunten die deel uitmaakt van de PACsystem RX3i Programmable Automation Controller (PAC) serie.Deze backplane van Emerson Automation wordt gebruikt om Universal controller en I/O basismodules te hosten en wordt geleverd met integrale ondersteuning voor Peripheral Component Interconnect (PCI) en High-speed serial busDe IC695CHS016 meet 23,7 (w) x 5,57 (h) x 5,80 (d) of 601,98 (w) x 141,5 (h) x 147.32 (d)) en verbruikt 600 mA @ 3.3 VDC en 240 mA @ 5 VDC die wordt aangeleverd door de RX3i-voeding.De IC695CHS016 achtervlak kan ook als chassis worden aangeduid.De IC695CHS016 zorgt voor moduleverbinding met de achtergrond, stroomverdeling en host interne communicatie van elke module.BovendienDeze basisplaat heeft de noodzakelijke interface voor de onderlinge verbinding van de lokale uitbreidingsbasis, waardoor extra modules kunnen worden geïnstalleerd en aangesloten op dezelfde bus die wordt gehost door de IC695CHS016.De IC695CHS016 ondersteunt alleen horizontale montageHet wordt geleverd met een terminal strip voor de bedrading van de geïsoleerde 24 VDC input en de geïsoleerde grond.Het wordt aanbevolen om te worden bevestigd aan het subpaneel van een behuizing met een NEMA/UL-type 1-behuizing of een IP20-bevoegdheid (IEC60529). De minimale installatieruimte moet worden nageleefd om natuurlijke luchtkoeling mogelijk te maken. De vereiste minimale installatieruimte is 102 mm of 4 inch aan alle zijden van het achtervlak.

De IC695CHS016 backplane is een universele backplane met 16 slots en een eindstrook voor de geïsoleerde ingangen. The backplane is manufactured by GE Fanuc and it is part of the RX3i PACSystem series of industrial PLC components The backplane includes a connector for serial expansion and a grounding point along with a grounding barDe backplane is compatibel met serie I/O-componenten van de IC694-lijn, optie-modules en IC695-componenten die op PCI zijn gebaseerd.De IC695CHS016 backplane vereist een minimale afstand van 102 millimeter (4 inch) voor de beste prestaties en is ontworpen voor horizontale montageDe IC695CHS016 universele achtergrond heeft een ingangsspanning van +24 Volt en een intern vermogen van 240 milliampere bij 5 Volt DC, terwijl het interne vermogen 600 milliampere bij 3,3 Volt DC is.Wanneer het in een behuizing is geïnstalleerd, kan de achterlaag een beschermingswaarde hebben van IP 20 tot IP 54, afhankelijk van de plaats waar de achterlaag wordt gebruikt.De GE IC695CHS016 backplane is ontworpen om te worden geïnstalleerd in een rek en het is zeer betrouwbaar als het correct is geïnstalleerdNaast de eerder genoemde componentensoorten, accepteert de IC695CHS016 backplane componenten zoals CPU's, voedingsmodules en seriële uitbreidingsmodules.Er moet worden vermeld dat er onderdelen zijn die meer dan één slot vereisen, zoals een stroomvoorziening die 2 lege slots vereist. This means that each individual slot can be configured for a specific module and a backplane like the IC695CHS016 backplane is an ideal platform for high-performance systems that involve many componentsHet achtervlak is gemaakt van duurzame materialen en heeft een behuizing met de volgende afmetingen: 141,4 x 602 x 147,3 millimeter (5,5 x 23,7 x 5,8 inch).
