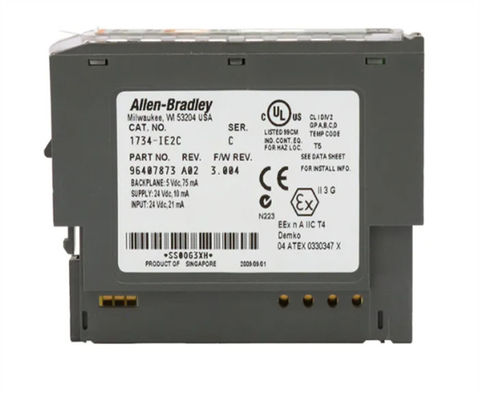

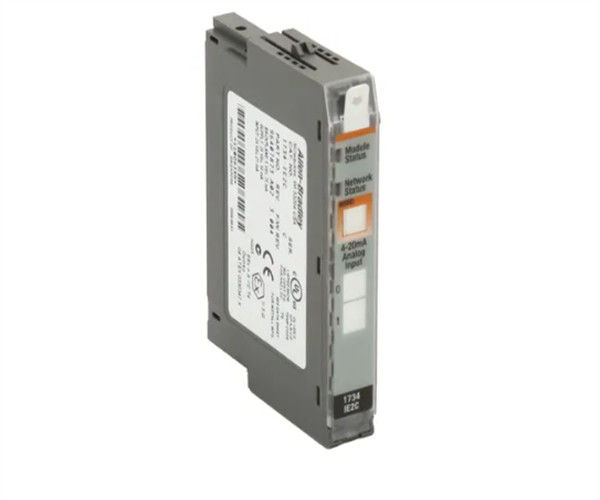

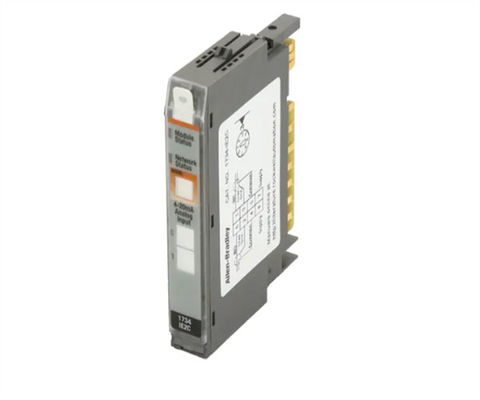

1734-IE2C ALLEN BRADLEY PUNT I/O 2-punts analoog invoermodule

Beschrijving van 1734-IE2C

De 1734-IE2C-module is een lid van de Allen-Bradley 1734-serie van gedistribueerde I/O-modules.aanbevolen draadgrootte is 22 tot 14 AWG vaste of gestreepte afgeschermde koperdraad bij 167 graden Fahrenheit of hoger.

Deze module weegt ongeveer 0,036 kilogram of 0,08 pond. Bovendien heeft het een open-stijl behuizing type rating en het heeft afmetingen van 56 x 12 x 75,5 millimeter of 2,21 x 0,47 x 2.97 inch.Het compacte ontwerp van de 1734-IE2C maakt de installatie eenvoudig en kan horizontaal of verticaal worden gemonteerd.

De 1734-IE2C POINT I/O-stroom-invoer analoog module heeft 2 enkel eind, niet-geïsoleerde kanalen. Het geeft 16 bits over een resolutie van 0 tot 21 mA. Bij montage op een terminal basis,Plaats de sleutelknop op 3De 1734-IE2C is een 2-kanaals module die een analoge invoerstroom omzet in een digitale waarde en een invoerstroom leest tussen 0 en 20 mA of 4 tot 20 mA, afhankelijk van de gekozen modus.De ondersteunde netwerken zijn ControlNetBovendien maakt de 1734-IE2C gebruik van een externe gelijkstroomtoevoer met een nominale stroom van 10 tot 28,8 volt gelijkstroom en 24 volt gelijkstroom, en gebruikt hij een stroom met een nominale stroom van 10 mA.De 1734-IE2C is gerangschikt om 2550 Volt DC te weerstaan voor 60 seconden en het heeft 50 Volt van continue isolatie spanningHet geeft een maximale vermogensafvoer van 0,6 W bij 28,8 volt DC en een maximale warmteafvoer van 2,0 BTU/uur bij 28,8 volt DC.

De 1734-IE2C is in principe een analoge invoerkaart die een terminalbasis vereist om te functioneren.of 1734-TOPSDeze module ondersteunt verticale en horizontale montage en ondersteunt de montage op een standaard 35 mm DIN-rail.de sleutelknop van de module moet in positie 3 staan.

De 1732-IE2C heeft een interne Analog to Digital (ADC) converter die een conversie-resolutie heeft van 16 bits over 0...21 mA 0,32 μA/cnt met behulp van Delta-Sigma-conversie.De omgezette gegevens worden opgeslagen in het formaat van het getekende gehele getal met een absolute nauwkeurigheid van 00,1% Full Scale @ 25 °C (77 °F) met een driftnauwkeurigheid van 30 ppm/°C.

De 1734-IE2C is compatibel voor gebruik met elk Allen-Bradley controller platform.CompactLogix en ControlLogix besturingsplatformsDeze module ondersteunt een verscheidenheid aan communicatieadapters die de module in staat stellen met de mastercontroller te communiceren via een bepaald industrieel protocol.

De 1734-IE2C is een analoge invoermodule die deel uitmaakt van de POINT IO-productenfamilie van Allen-Bradley.Elk kanaal is configureerbaar voor 0-20 mA en 4-20 mA uitgangssignalen met 16 bits resolutie - meer dan 0...21 mA 0,32 μA/cnt. Het is compatibel met elke POINT IO-communicatie-adapter, meestal gebruikt voor de implementatie van gedistribueerde I/O-architectuur.of 1734-TOPS bedradingsbasisassemblages.
