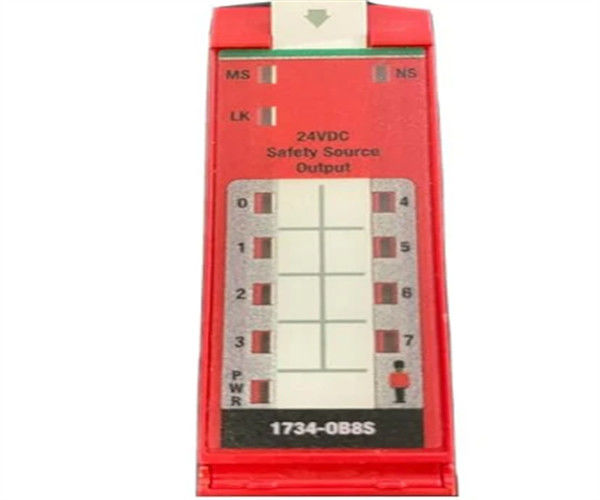

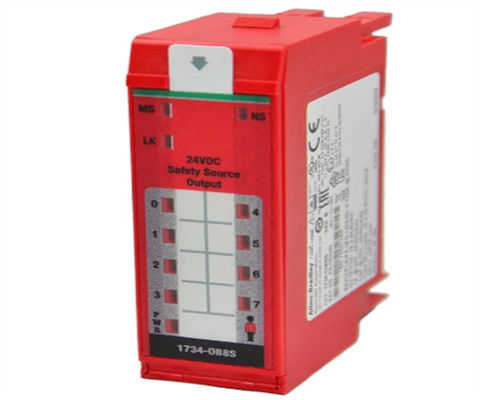

1734-OB8S Allen-Bradley POINT I/O 8-kanaals veiligheidsourcing-uitgangsmodule

Beschrijving van 1734-OB8S

De Allen-Bradley 1734-OB8S POINT Safety Output Module heeft vaste-staat uitgangen en komt in 2 series (A en B.) Het heeft een dual-channel modus die elke redundantie zal controleren met behulp van 2 uitgangssignalen.De Allen-Bradley 1734-OB8S-serie heeft acht (8) stroomopbrengsten per moduleDe 1734-OB8S-uitgang heeft een uitgangsstroom van 1A per kanaal. De pulsbreedte is 475 micro/s met een pulsperiode van 575 milliseconden.De spanningsdaling bereikt 0De 1734-OB8S heeft een kortsluitingsdetectie met een categorie van korte, hoge, lage en dwarscircuitfoutdetectie.De kortsluiting is elektronisch beschermd en de uitgang kan een stroom van 8A aggregeren.

De reactietijd van de 1734-OB8S is maximaal 6,2 milliseconden en de puntbusstroom bereikt 190 mA. De vermogensafvoer bedraagt maximaal 4,5 Watt en typisch 3,02 Watt.Het heeft een warmteverlies van 15.38 BTU/uur. De isolatiespanning is 50 Volt continu met basisisolatie tussen de veldzijde en het systeem.De 1734-OB8S is getest bij 707 Volt DC gedurende 60 seconden.Het heeft een aandrijfsspanning van 24 volt gelijkstroom en een spanningsbereik van 19,2 tot 28,8 volt gelijkstroom.Het komt met een verscheidenheid aan indicator lichtenDe 1734-OB8S heeft een bedradingskategorie van 2 signaalpoorten.De grootte van de bedrading en het koppel van het eindblok kunnen alleen worden bepaald door een geïnstalleerd eindblokDe 1734-OB8S heeft afmetingen van 77 x 25 x 55 mm.

De 1734-OB8S heeft een maximale busstroom van 50 mA wanneer er geen belasting is aangesloten.de werktemperatuur is -20 tot 55 graden Celsius en de opslagtemperatuur is -40 tot 85 graden CelsiusHet heeft een relatieve luchtvochtigheid van 5 tot 95% zonder condensatie, een trilling van 5 G bij 500 Hertz, een werkschok van 30 G en een niet-werkschok van 50 G. Het voldoet aan de volgende eisen:Categorie 4. Deze beveiligingsmodule is compatibel met GuardLogix, Compact GuardLogix en SmartGuard Controllers.de GuardLogix-programmeringstool en de Logix Designer-applicatie zijn het beste bij het configureren van de 1734-OB8S POINT Safety Output ModuleDe 1734-OB8S is een Allen-Bradley module die behoort tot de POINT Guard IO Safety Module.Deze module is voorzien van solid-state-uitgangen die kunnen worden bediend in eenkanaal- of dubbelkanaalmodus.

De Single-Channel-modus gebruikt één uitgangssignaal voor het verstrekken van controle. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestDe enkelkanaalmodus 1734-OB8S is goedgekeurd voor gebruik in veiligheidstoepassingen met een procesveiligheidstijd van niet minder dan 600 ms.Het kan ook worden gebruikt in toepassingen met een vraagpercentage van niet meer dan 1 vraag per minuut..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

De 1734-OB8S-veiligheidsuitgangen kunnen worden getest met behulp van een pulstest voor het detecteren van kortsluitingen in de veldbedrading.

Wanneer de module een storing heeft gedetecteerd, worden de uitgangen uitgeschakeld en blijven deze uitgeschakeld totdat de module zich van de gedetecteerde storing heeft hersteld.de oorzaak van de fout moet worden verwijderd, Bevel aan de veiligheidsuitgang om over te schakelen naar de veilige toestand of laat de uitgangsfouttijd verstrijken.

Technische specificaties voor 1734-OB8S
