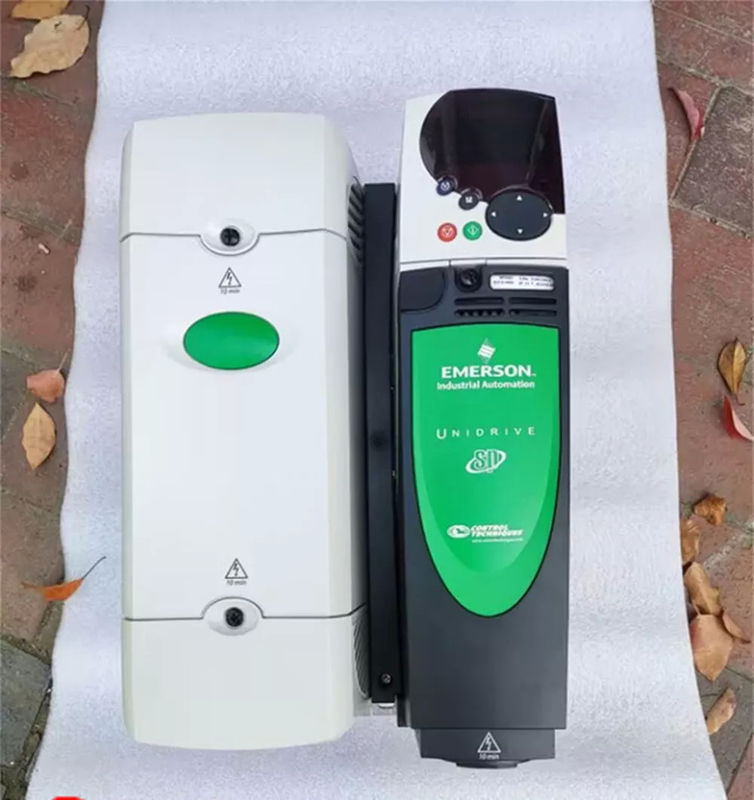

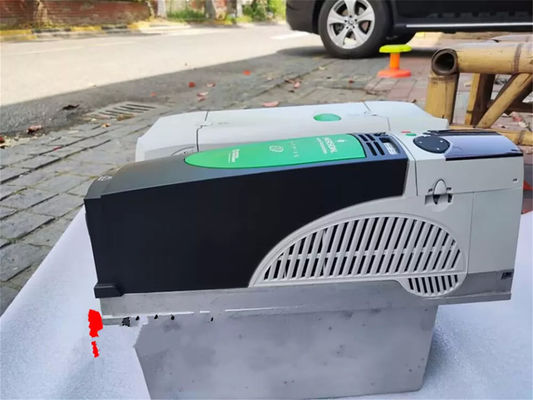

EMERSON SP4402 Beheertechnieken Emerson Unidrive Frequenzumrichter

Productbeschrijving: SP4402

• Motorsnelheidsregeling: De primaire functie van de SP4402 is het regelen van de snelheid van de motor door de frequentie van het aan de motor geleverde elektrische vermogen aan te passen. Dit zorgt voor een efficiëntere werking in toepassingen die verschillende snelheden vereisen, zoals pompen, transportbanden, HVAC-systemen en ventilatoren.

• Energie-efficiëntie: Door het motortoerental aan te passen aan de belastingseisen, kan de frequentieregelaar het energieverbruik verlagen, vooral in systemen waarbij het volledige motortoerental niet altijd nodig is.

• Geavanceerde motorbesturingsalgoritmen: De SP4402 maakt doorgaans gebruik van geavanceerde besturingsalgoritmen zoalsV/f (volt per hertz)ofvectorcontrolevoor een nauwkeurige en stabiele werking van de motor onder wisselende belastingsomstandigheden.

• Gebruiksvriendelijke interface: Emerson VFD's zoals de SP4402 zijn vaak eenvoudig te gebruikenHMI (mens-machine-interface)voor installatie, configuratie en monitoring. Hierdoor kunnen operators snel aanpassingen maken en kritische parameters zoals motorsnelheid, uitgangsfrequentie en stroom bewaken.

• Breed ingangsspanningsbereik: De SP4402 ondersteunt doorgaans een breed scala aan ingangsspanningen, waardoor hij geschikt is voor diverse wereldwijde toepassingen. Deze functie voegt flexibiliteit toe, waardoor de schijf in verschillende regio's met verschillende voedingsnormen kan werken.

• Compact en modulair ontwerp: Deze frequentieregelaars zijn vaak compact en ontworpen om in panelen te worden geïnstalleerd, en bieden een modulaire architectuur die eenvoudige integratie in zowel nieuwe als bestaande systemen mogelijk maakt.

• Ingebouwde beveiligingsfuncties: Algemene beveiligingsfuncties in de SP4402 zijn onder meer:

  • Overstroombeveiliging
  • Overspannings- en onderspanningsbeveiliging
  • Bescherming tegen kortsluiting
  • Bescherming tegen oververhitting
  • Bescherming tegen overbelasting

• Communicatie-opties: De SP4402 wordt vaak geleverd met ingebouwde communicatiepoorten (zoals Modbus, CAN of andere), waardoor deze naadloos kan worden geïntegreerd in geautomatiseerde besturingssystemen en monitoring en diagnostiek op afstand kan worden ondersteund.

• Toepassingen: De drive wordt vaak gebruikt in toepassingen zoals:

  • Pompen(in waterbehandeling, HVAC en industriële processen)
  • Transportbanden(in materiaalbehandeling en productie)
  • Fans(in HVAC-, ventilatie- en uitlaatsystemen)
  • Compressoren
  • Kraan- en hijssystemen
  • Luchtbehandelingssystemen

• Harmonische verzachting: Sommige Emerson VFD's bevatten technieken zoals actieve front-end (AFE) of passieve filters om de harmonische vervorming te minimaliseren die door de frequentieregelaar in de elektrische voeding kan worden geïntroduceerd.

Kenmerken: SP4402

• Vectorcontrole: De SP4402 biedt vectorregeling of V/f-regeling (volt per hertz) om het koppel en de snelheid van de motor nauwkeurig te beheren. Dit zorgt voor soepele en nauwkeurige motorprestaties onder variërende belastingsomstandigheden.
• Automatische afstemming: De frequentieregelaar kan zichzelf automatisch afstemmen op de parameters van de aangesloten motor, waardoor de prestaties worden verbeterd en de insteltijd wordt verkort.
• Energiebesparing: Door het motortoerental aan te passen aan de belastingvraag, vermindert de SP4402 het energieverbruik, vooral bij toepassingen met variabele belasting, zoals pompen, ventilatoren en transportbanden.
• Verminderd vermogensverlies: De VFD optimaliseert de energie-invoer naar de motor, waardoor vermogensverliezen tijdens bedrijf worden geminimaliseerd.
• Flexibele ingangsspanning: De SP4402 ondersteunt doorgaans een breed scala aan ingangsspanningen (bijvoorbeeld 200–600 V), waardoor hij geschikt is voor diverse wereldwijde toepassingen.
• Groot vermogensbereik: De frequentieregelaar is verkrijgbaar in meerdere vermogensklassen, waardoor deze kan worden aangepast aan een breed spectrum aan industriële motorgroottes.
• Communicatiepoorten: De SP4402 ondersteunt communicatieprotocollen zoalsModbus RTU,KANopen, en somsEthernetvoor naadloze integratie met PLC's, SCADA-systemen of andere automatiseringsapparatuur.
• Bewaking op afstand: Ingebouwde communicatiefuncties maken monitoring en diagnostiek op afstand mogelijk, waardoor betere controle mogelijk is en de noodzaak voor interventies ter plaatse wordt verminderd.
• Overstroombeveiliging: Beschermt de aandrijving en motor tegen overstroomomstandigheden die de apparatuur kunnen beschadigen.
• Overspannings- en onderspanningsbeveiliging: Voorkomt dat de schijf defect raakt of beschadigd raakt door abnormale spanningsniveaus.
• Bescherming tegen overbelasting: Zorgt ervoor dat de motor wordt beschermd tegen overmatige belasting, wat kan leiden tot oververhitting of defecten.
• Thermische bescherming: Bewaakt de temperatuur van de schijf om oververhitting te voorkomen en het risico op schade aan de interne componenten te verminderen.
• Kortsluitbeveiliging: Beveiliging tegen elektrische storingen die schade aan het systeem kunnen veroorzaken.
• Digitaal toetsenbord en display: De SP4402 bevat doorgaans een intuïtieftoetsenbordofHMI (mens-machine-interface)voor eenvoudige installatie, monitoring en diagnostiek.
• Realtime monitoring: Het display biedt belangrijke motorparameters, zoals snelheid, spanning, stroom en frequentie, zodat gebruikers de prestaties in realtime kunnen volgen.
• Zachte start/stop: De SP4402 zorgt voor een soepele op- en afbouw van het motortoerental, waardoor mechanische belasting wordt verminderd en de levensduur van de motor en bijbehorende apparatuur wordt verlengd.
• PID-regeling: Ingebouwde PID-regeling (Proportional-Integral-Derivative) is beschikbaar voor toepassingen die nauwkeurige regeling vereisen, zoals bij pompen en ventilatoren waarbij het handhaven van een constante druk of flow van cruciaal belang is.
• Ruimtebesparend ontwerp: De SP4402 heeft een compact ontwerp dat gemakkelijk in bedieningspanelen past, waardoor u ruimte bespaart in uw elektrische installatie.
• Flexibele montageopties: De omvormer kan doorgaans verticaal of horizontaal worden gemonteerd, afhankelijk van de installatievereisten.
• Foutregistratie en diagnose: De schijf beschikt over foutdetectie- en registratiemogelijkheden, waardoor gebruikers problemen kunnen identificeren voordat ze aanzienlijke schade veroorzaken. De gedetailleerde logboeken helpen bij het oplossen van problemen en het plannen van onderhoud.
• Ingebouwde alarmen: De schijf geeft waarschuwingen voor verschillende fouten of abnormale omstandigheden, waardoor snellere responstijden mogelijk zijn en de uitvaltijd wordt verminderd.
• Aanpasbare parameters: Gebruikers kunnen motorparameters aanpassen aan specifieke toepassingen, waaronder versnelling, vertraging en maximale snelheid.
• Vooraf geconfigureerde modi: De SP4402 biedt verschillende vooraf geconfigureerde bedrijfsmodi, zoalspompmodus,ventilatormodus, Entransportmodus, waardoor u eenvoudig de juiste instelling voor de toepassing kunt selecteren.
• Verminderde harmonische vervorming: Sommige modellen van de SP4402 worden geleverd met ingebouwde functies voor het minimaliseren van harmonische vervorming in de voeding, wat belangrijk is voor het beschermen van gevoelige apparatuur en het verminderen van elektrische interferentie in het systeem.
• Robuuste constructie: De drive is ontworpen voor betrouwbaarheid in zware industriële omgevingen, met bescherming tegen stof, vocht en hoge temperaturen.
• Lange levensduur: Emerson's SP-serie schijven zijn gebouwd met hoogwaardige componenten om een ​​lange levensduur en hoge uptime te garanderen.
• Inductiemotoren: De SP4402 wordt vaak gebruikt met standaard AC-inductiemotoren.
• Synchrone motoren: In sommige configuraties kan de SP4402 ook worden gebruikt met synchrone motoren, waardoor hij veelzijdig is voor verschillende soorten industriële toepassingen.

Technische parameters: SP4402

• Ingangsspanningsbereik: Doorgaans ondersteunt de SP4402 ingangsspanningen in het bereik van:

  • 200-240 V AC(eenfasig of driefasig, afhankelijk van het model)
  • 380-480 V wisselstroom(driefasig)
  • 480-600 V wisselstroom(driefasig)
  • Opties voor hogere spanningkan ook beschikbaar zijn voor specifieke configuraties.

• Ingangsfrequentie: Typisch 50/60 Hz ±5% (afhankelijk van de regio en het model).

• Ingangsstroom: De ingangsstroom van de omvormer zal variëren afhankelijk van het motorvermogen, de belasting en de spanningsconfiguratie. Typische bereiken kunnen zijn:

  • Eenfasige modellen: Ingangsstroom kan variëren van 10A tot 50A.
  • Driefasige modellen: Ingangsstroom kan variëren van 10A tot 200A, afhankelijk van de motorgrootte.

• Uitgangsspanning: De SP4402 VFD levert doorgaans een uitgangsspanning die overeenkomt met de nominale spanning van de motor (afhankelijk van de motorspanning, bijvoorbeeld 230V, 460V, enz.).

• Uitgangsfrequentie: De uitgangsfrequentie is doorgaans instelbaar binnen het volgende bereik:

  • 0 – 400 Hz(standaard voor de meeste toepassingen)

• Uitgangsvermogen: Het nominale vermogen voor de SP4402 varieert per model en de specifieke motor waarmee deze is gekoppeld, maar omvat doorgaans een breed scala aan motorgroottes:

  • Vermogensbereik: Van rond0,75 kW(1 PK) tot200 kW(250+ PK).
• V/f-regeling (volt per Hertz): Standaardmodus voor de meeste toepassingen.
• Vectorcontrole (open lus): Biedt betere precisie, vooral bij toepassingen die een variabel koppel vereisen.
• Sensorloze vectorbesturing (SLVC): Sommige modellen ondersteunen sensorloze vectorbesturing voor verbeterde snelheids- en koppelregeling.
• Koppelcontrole: Beschikbaar voor toepassingen die een hoge precisie vereisen bij het handhaven van een constant koppel.
• Controlemethode:
  • Toetsenbord/display: Digitaal toetsenbord voor lokale bediening met een geïntegreerdLED- of LCD-display.
  • Afstandsbediening: Ondersteund via communicatieprotocollen (Modbus, CAN, etc.).
• Parameterinstellingen: Instelbaar via het toetsenbord of via een externe pc-interface. Gemeenschappelijke parameters zijn onder meer acceleratie, deceleratie, maximale snelheid, aanlooptijd en instellingen voor motorbeveiliging.
• Overstroombeveiliging: Beschermt de schijf tegen overmatige stroom.
• Overspanningsbeveiliging: Voorkomt schade door spanningspieken.
• Onderspanningsbeveiliging: Beschermt tegen omstandigheden met lage spanning.
• Bescherming tegen overbelasting: Beschermt de motor tegen langdurig draaien onder overmatige belasting.
• Thermische bescherming: Beschermt tegen oververhitting van de aandrijving en motor.
• Kortsluitbeveiliging: Biedt bescherming tegen fouten die kunnen optreden als gevolg van kortsluiting.
• Detectie van aardfouten: Sommige modellen zijn voorzien van aardfoutbeveiliging om de veiligheid te vergroten.

• Efficiëntie: Typisch rond95%-98%bij volledige belasting, wat zorgt voor minimaal energieverlies.

• Omgevingstemperatuurbereik: Het typische bedrijfsbereik voor de SP4402 is:

  • 0°C tot 40°C(standaard bedrijfsbereik).
  • Tot 50°Cmet derating of in een meer gespecialiseerd model.

• Opslagtemperatuur: Meestal ligt het bereik van de opslagtemperatuur tussen-20°C tot 60°C.

• Hoogte: Normaal geschikt voor werking tot1000 meterboven zeeniveau zonder reductie, maar voor grotere hoogten moet de unit mogelijk worden gereduceerd.

• Modbus RTU: Seriële communicatie voor integratie met PLC's en andere besturingssystemen.

• KANopen: Sommige modellen ondersteunen CANopen voor snelle communicatie en integratie.

• Ethernet (optioneel): Voor modellen die Ethernet-communicatie ondersteunen voor bewaking, diagnostiek en bediening op afstand.

• I/O-besturing: Doorgaans zal de omvormer meerdere digitale in- en uitgangen bevatten voor start/stop-besturing, foutsignalen en andere bewakingsfuncties.

• Behuizing: Normaal gesproken wordt de SP4402 geleverd met eenNEMA 1ofIP20behuizing voor binnentoepassingen. OptioneelIP54ofNEMA4XEr zijn mogelijk behuizingen beschikbaar voor veeleisende omgevingen.

• Afmetingen (B x H x D): Afmetingen variëren afhankelijk van het model en het vermogen, maar zijn over het algemeen compact, zoals:

  • Voor kleinere modellen (bijvoorbeeld 1-5 pk): rond150 mm x 180 mm x 120 mm.
  • Voor grotere modellen (bijvoorbeeld 75-150 pk): afmetingen kunnen zijn500 mm x 800 mm x 300 mm.

• Gewicht: Varieert per model, waarbij kleinere modellen slechts 1 kg wegen5 kgen grotere modellen tot80 kgof meer.

• PID-regeling: Voor toepassingen die nauwkeurige controle van processen zoals debiet, druk en temperatuur vereisen.
• Dynamisch remmen: Beschikbaar in sommige modellen om de motor snel te stoppen.
• Realtime diagnostiek: Inclusief monitoring van belangrijke parameters zoals spanning, stroom, vermogen en foutlogboeken voor diagnostiek.
• Beveiliging tegen overbelasting van de motor: Implementeert thermische motorbeveiliging om oververhitting of langdurige overbelasting te voorkomen.
• Harmonische vervormingsvermindering: In sommige configuraties worden harmonische filtertechnieken (zoals AFE – Active Front End) gebruikt om de door de drive geïntroduceerde harmonische vervorming te minimaliseren.
• Toetsenbord op afstand: Voor afstandsbediening en parameterinstelling.
• EMC-filters: Elektromagnetische compatibiliteitsfilters voor gebruik in gebieden met strikte EMI-voorschriften (elektromagnetische interferentie).
• Remweerstanden: Voor toepassingen die een snelle vertraging of energiedissipatie vereisen.
• Externe koelventilatoren: Voor toepassingen waarbij de omvormer in een omgeving met hoge temperaturen werkt.

Maatwerk:SP4402

• • V/f (Volt per Hertz): De standaard motorbesturingsmethode wordt veel gebruikt in algemene toepassingen waarbij de belastingsvariatie minimaal is.
  • Sensorloze vectorbesturing: Biedt betere motorcontrole onder variërende belastingen door de rotorflux te schatten zonder dat er extra sensoren nodig zijn.
  • Vectorcontrole met gesloten lus: In toepassingen die een nauwkeurigere koppel- en snelheidsregeling vereisen, biedt deze methode krachtige motorregeling met behulp van feedback van encoders of solvers (voor een nauwkeurigere regeling).
• Koppelcontrole: Hiermee kunnen gebruikers de koppeloutput van de motor regelen voor toepassingen die een nauwkeurige koppelregeling vereisen, zoals extruders, brekers of mixers.
• Digitale en analoge ingangen/uitgangen:
  • Digitale ingangen (DI): Meestal gebruikt voor basisbesturingsfuncties zoals start/stop, foutsignalen en modusselectie.
  • Analoge ingangen (AI): Maakt meer gedetailleerde regeling mogelijk, zoals snelheidsinstelpunt, feedbacksignalen of druk-/debietregeling.
  • Relaisuitgangen: Kan worden geconfigureerd om alarmen, statussignalen of motorbeveiligingsomstandigheden te activeren (bijvoorbeeld alarmen over te hoge temperatuur of overstroom).
• Flexibele I/O-configuratie: Afhankelijk van de toepassing kunt u de digitale en analoge I/O-poorten uitbreiden of opnieuw configureren, waardoor een betere controle en integratie met andere apparaten zoals PLC's, SCADA-systemen en sensoren mogelijk wordt.
• Modbus RTU: Ingebouwde Modbus RTU-communicatie maakt eenvoudige integratie met PLC's, SCADA-systemen en andere industriële controllers mogelijk. Dit protocol wordt veel gebruikt in industriële automatiseringssystemen voor monitoring en besturing.
• KANopen: Dit open-sourceprotocol maakt communicatie mogelijk in toepassingen waarbij snelle en realtime besturing vereist is (bijvoorbeeld robotica, bewegingsbesturing).
• Ethernet/IP (optioneel): Sommige modellen van de SP4402 ondersteunen Ethernet-communicatie voor eenvoudige integratie met moderne industriële netwerken. Ethernet-connectiviteit maakt realtime monitoring, diagnostiek en controle op afstand mogelijk, evenals hogere gegevensoverdrachtsnelheden.
• Profibus/Profinet: voor gebruikers die integratie nodig hebben inOp Siemens gebaseerde automatiseringssystemen,ProfibusofProfinetEr kunnen protocollen beschikbaar zijn voor communicatie.
• BACnet: Voor integratie ingebouwbeheersystemen (GBS)voor HVAC- en energiebeheersystemen.
• Instellingen voor bescherming tegen overbelasting: Aanpasbare overbelastingsinstellingen op basis van motorcapaciteit en procesvereisten. Deze functie voorkomt dat de motor buiten de veilige belastingslimieten draait en kan nauwkeurig worden afgesteld om aan specifieke operationele vereisten te voldoen.
• Thermische bescherming: De SP4402 kan worden aangepast om de thermische beveiligingsparameters aan te passen, zodat gebruikers de gewenste motortemperatuurdrempels kunnen instellen op basis van de toepassingsomstandigheden.
• Foutdiagnose: gebruikers kunnen foutcondities configureren om verschillende alarmen, logboeken of reacties te activeren. Foutlogboeken zijn op afstand toegankelijk via de communicatieprotocollen, zodat het oplossen van problemen eenvoudiger wordt.
• Dynamisch remmen: Als uw toepassing snel stoppen of vertragen vereist, kan de SP4402 worden uitgerust metdynamische remweerstandenof aangepaste reminstellingen om energie snel en veilig af te voeren.
• Acceleratie/deceleratiehelling: Met de SP4402 kunnen gebruikers de acceleratie- en deceleratieprofielen aanpassen voor soepel starten en stoppen. Deze kunnen worden aangepast op basis van de behoefte van de toepassing aan een zachte of snelle op-/afbouw.
  • Lineaire helling: Voor een soepele en gelijkmatige acceleratie of deceleratie van de motor.
  • S-curve oprit: Voor toepassingen waarbij een meer geleidelijke en minder abrupte snelheidsverandering gewenst is, vaak gebruikt in transportsystemen, pompen en ventilatoren.
  • Snelle ramp-tijd: Voor toepassingen die een snelle acceleratie/deceleratie van de motor vereisen, zoals kranen of takels.
• Motorsnelheidsbereik: Het frequentiebereik kan worden aangepast aan de bedrijfskarakteristieken van de motor, waardoor een nauwkeurig afgestemde snelheidsregeling mogelijk is die het meest efficiënt is voor uw specifieke proces.
• Behuizingstype: De SP4402 wordt doorgaans geleverd met eenNEMA 1 (IP20)behuizing voor gebruik binnenshuis, maar afhankelijk van de omgeving kunt u kiezen voor:
  • NEMA 4 (IP54)ofNEMA 12behuizingen voor meer bescherming tegen stof, vuil en vocht.
  • NEMA4X(roestvrijstalen) behuizingen voor gebruik in ruwe omgevingen zoals voedselverwerking of chemische fabrieken.
• Omgevingstemperatuurinstellingen: De werking van de aandrijving kan worden aangepastextreme omgevingsomstandigheden, met koelopties of reductie-instellingen voor hoge omgevingstemperaturen (bijv. 50°C of hoger).
• Energiebesparende functies: Pas de aandrijving aan voor energie-efficiëntie op basis van realtime belastingsomstandigheden. Door sensoren te integreren die de motorbelasting meten en de frequentie en spanning aan te passen aan de belastingvraag, minimaliseert de VFD het energieverbruik.
• Automatisch afstemmen: Sommige modellen bieden automatische afstemmingsfuncties die de motorparameters en belastingskarakteristieken optimaliseren voor de meest efficiënte werking.
• Harmonische filtering: Voor omgevingen waar harmonische vervorming een probleem is, biedt Emerson harmonische filters als optioneel accessoire voor de SP4402 om de impact van harmonischen op het elektriciteitsnet en andere apparatuur te minimaliseren.
• Bedieningspaneel: De SP4402 wordt geleverd met een digitaal toetsenbord/display, maar gebruikers kunnen vaak instellingen aanpassen, zoals:
  • Taalselectie: instellen dat de schijf in verschillende talen wordt weergegeven voor internationale toepassingen.
  • Parameterbescherming: Gebruikers kunnen bepaalde parameters vergrendelen om ongeautoriseerde wijzigingen te voorkomen, wat handig is in gevoelige industriële omgevingen.
  • Datalogging en trending: Pas de dataregistratie-intervallen aan om de prestaties in de loop van de tijd te controleren. Logboeken kunnen belangrijke gegevens bevatten, zoals motorsnelheid, koppel, stroom, spanning en energieverbruik.
• Externe apparaten: De SP4402 zorgt voor eenvoudige integratie met externe apparaten, zoalsexterne koelventilatoren,rem weerstanden, ofEMC-filtersvoor gevoelige toepassingen.
• Uitbreidingsmodules: Als er meer I/O, extra communicatieprotocollen of specifieke functies (bijvoorbeeld dubbele motorbesturing) nodig zijn, kan de SP4402 vaak worden aangepast met uitbreidingsmodules of kaarten.

Ondersteuning en services: SP4402

Onze producttechnische ondersteuning en diensten omvatten:

• 24/7 klantenondersteuning via telefoon, e-mail en livechat
• Online documentatie en bronnen voor probleemoplossing en veelgestelde vragen
• Producttraining en onboarding voor nieuwe gebruikers
• Maatwerkoplossingen en integraties voor zakelijke klanten
• Regelmatige software-updates en onderhoud
• Technische assistentie en reparatiediensten op afstand en op locatie
