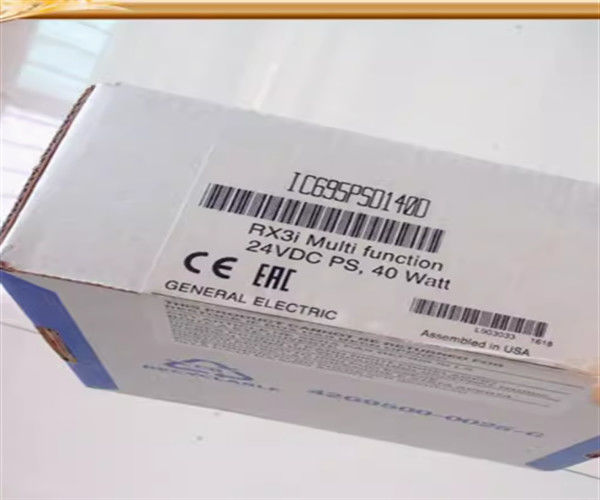

IC695PSD140 Meerdoelige stroomvoorziening met Modbus/RTU-serieprotocollen van GE Fanuc

Productbeschrijving van  IC695PSD140

De IC695PSD140 is een door Emerson Automation vervaardigde voedingsmodule die deel uitmaakt van het PACsystem RX3i PAC-platform.Deze module is specifiek een universele basis stroomtoevoer die compatibel is voor gebruik met elke RX3i centrale verwerkingseenheid (CPU)Deze module heeft geen jumper- of DIP-schakelaars om de werking van de module te definiëren.Het wordt aangedreven door een externe voedingsspanning van 100-240 VAC of 0-125 VDC en het levert een nominale uitgangsvermogen van 40 Watt met 30 Watt bij 3.3 VDC; 30 Watt bij 5 VDC en 40 Watt bij 24 VDC relais.Tot vier (4) multifunctionele voedingsbronnen kunnen worden geïnstalleerd op een RX3i universele achtervlak voor gebruik in toepassingen die redundantie en verhoogde capaciteitsmodi vereisen. Wanneer de IC695PSD140 ′s aan/uitschakelaar op het frontpaneel is geconfigureerd in een load sharing-architectuur, mag deze niet per ongeluk worden uitgeschakeld.Het minimum aantal stroomvoorzieningen moet worden ingeschakeld om het systeem te kwalificeren.Voor dezelfde configuratie moeten de stroomvoorzieningsmodules bovendien aan dezelfde stroombron zijn aangesloten.Deze voedingsbron heeft een uitgangsgolf van 150 mV en geluid gemeten bij 150 mV terwijl de doorlooptijd 20 ms is. Power ride through time verwijst naar het vermogen van de voedingsbron om voldoende stroom te leveren ondanks onderbreking in de voedingsleiding.aanbevolen draadgrootte bereik is # 14 - 22 AWG draadDe maximale stroom die elke invoerterminal kan bevatten is 6 ampère.

De IC695PSD140 module is een multifunctionele voedingsmodule die wordt geleverd in de RX3i PACSystems serie van I/O apparaten.Deze module kan zowel in load-sharing- als redundantie-toepassingen worden gebruiktHet wordt geleverd met 3 verschillende uitgangen die bestaan uit een 5,1 volt DC-uitgang, een 24 volt DC-relay-uitgang en een 3.3Deze 3 uitgangen kunnen worden gebruikt met RX3i-modules.De GE Fanuc Automation IC695PSD140 multifunctionele voedingsmodule kan worden geïnstalleerd in een RX3i universele achtergrond en het neemt slechts één slotHet kan worden gebruikt als de enige voedingsbron in een systeem of kan worden gecombineerd met extra multifunctionele voedingsbronnen.De GE Fanuc Automation IC695PSD140 multifunctionele voedingsmodule wordt geleverd met verschillende LED-indicatorenDe vermogens-LED kan groen of amber zijn, de P/S-fout- en overbelasting-LED is rood en de overtemperatuur- en overbelasting-LED is een amber indicator.Elke LED geeft de huidige bedrijfsstatus van de module aan.De module heeft een nominale nominale spanning van 24 volt gelijkstroom, een invoerspanningsbereik van 18 tot 30 volt gelijkstroom en een uitgangsvermogen van maximaal 40 watt, met inbegrip van de drie uitgangen.De module biedt geen isolatie.. It is important to note that the GE Fanuc Automation IC695PSD140 multipurpose power supply cannot be used under any circumstances with the IC695PSD040 or the IC695PSA040 power supply modules in a redundant mode or in an increased capacity modeDeze modules zijn in deze modi onverenigbaar en schade aan beide soorten apparatuur kan optreden als de gebruikers proberen ze in deze modi te gebruiken.

De IC695PSD140 is een PACSystems RX3i Power Supply module die wordt geproduceerd door Emerson Automation, voorheen door GE Intelligent Platforms (GE IP).met een vermogen van meer dan 50 W, maar niet meer dan 50 W,Het heeft een nominale uitgangsstroom en spanning van 0-6 A @ 5.1 VDC en 0-9 A @ 3.3 VDC.Het heeft ook een uitgangsspanning van 24VDC voor stroomcircuits en uitgangsrelaismodules en een maximaal uitgangsvermogen van 40 WattDeze module ondersteunt load sharing en redundantie toepassingen.
