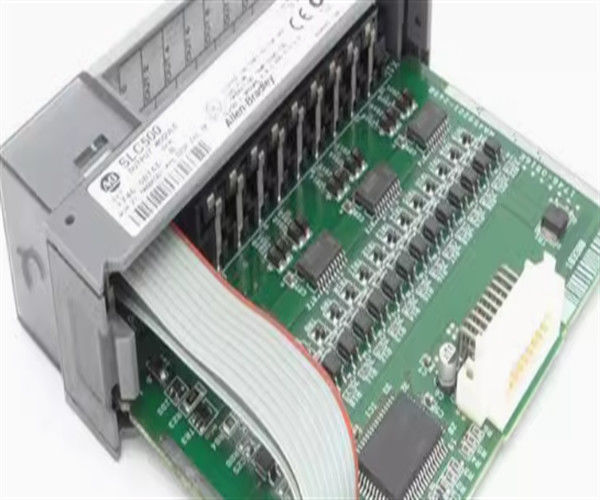

1746-BTM. Allen-Bradley SLC 500 Barrel Temperatuur Control Module.

Beschrijving van 1746-BTM

De Allen Bradley 1746-BTM is een vattemperatuurcontrolemodule voor het SLC 500-systeem.Het is een intelligente I/O-module met 4 zones van automatisch afgestemde PID-slussen voor temperatuurregeling. Elk van de 4 analoge ingangen fungeert als de gecontroleerde variabele (C) voor een PID-lus. Voor elk van de lussen worden op de module een tuning-assisted process (TAP) -algoritme en een PID-algoritme uitgevoerd;de gemanipuleerde variabele (M) uitgang van elke lus, hetzij als een numerieke waarde, hetzij als een tijdsproportionele uitgang (TPO) -signaal, wordt van de module naar de gegevenstabel van de SLC-processor verzonden.Een ladderlogic kan het TPO-signaal naar een digitale uitvoermodule of de M-numerieke waarde naar een analoge uitvoermodule sturen om de lus te sluiten.

De 1746-BTM heeft 4 backplane- en channel-to-channel geïsoleerde ingangen met een backplane-stroombelasting van 110 mA bij 5 Volt en 85 mA bij 24 Volt.De thermocouple-analooginvoer met een ingangsspanning van -50 tot 50 mV en -100 tot 100 mVHet A/D-conversieproces maakt gebruik van Sigma-Delta-modulatie, en het heeft een 16-bits resolutie en een 16-bits getekende gehele getallen dataformaat. Het heeft een 1000 Volt isolatie spanning en een 8 Hertz kanaal bandbreedte.Voor de aansluiting kan een 1746-RT32 I/O-module worden gebruikt.automatische afstemming van PID-lussen (geoptimaliseerd voor afstemmen van temperatuurregelinglussen voor vaten)Het is compatibel met alle SLC 500-processors met uitzondering van de SLC 5/01-processor.

De Allen-Bradley 1746-BTM is een vattemperatuurcontrolemodule die wordt gebruikt bij het implementeren van gesloten lustemperatuurcontrolemaatregelen.

Deze module is ontworpen om vier (4) proportioneel-integral-afgeleide (PID) lussen te leveren.Ondersteunde thermocouple-typen van deze module zijn type J en K thermocouples.

De module heeft een configureerbare en intelligente reactie wanneer gebroken sensor-invoer wordt gedetecteerd.CV-kracht naar handmatige %-uitgang of ongeldige instellingDe beslissing voor de TC-onderbrekingsrespons moet worden gebaseerd op de procedure van de veilige toestand tijdens fouten of de veilige positie.de ondersteuning van de configuratie van het loopalarm door de juiste alarm WORD en Bits in te schakelen.

De modus voor het bedienen van de loop is ook selectief.Gebruik de vatcontrole voor toepassingen waarvoor alleen verwarmingscontrole of afwisselend verwarmen / koelen vereist is. Gebruik niet-vatcontrole voor toepassingen die alleen warmte, koeling of warmte- en koelingscontrole vereisen.

Net als bij PID-controllers is deze module uitgerust met registers voor het afstemmen van de temperatuurregeling.Deze module ondersteunt Autotune functie evenals CV High en Low beperken of meer bekend als klemmenDeze instelling is een uitstekende aanpassing om te voorkomen dat de CV naar zowel 0% als 100% output gaat.de PID-uitgang kan worden geconfigureerd om binnen een gecontroleerde afwijking te blijven en de responstijd van de controller te verlengen.

De Allen-Bradley 1746-BTM is een SLC 500 Barrel Temperature Control Module.Deze module is compatibel met alle SLC 500-processors behalve SLC 5/01.
