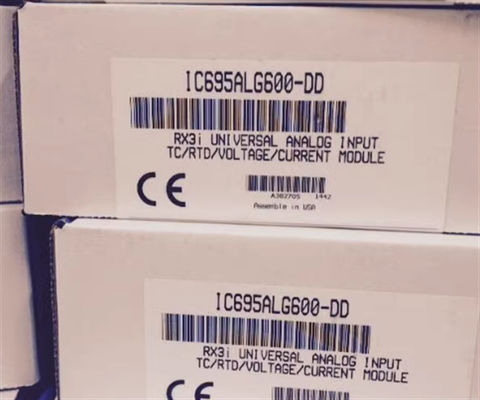

Emerson - GE Fanuc IC695ALG600 universele analoge invoermodule

Productbeschrijving van IC695ALG600

De IC695ALG600 is een universele analoge invoermodule van het PACSystems RX3i Programmable Automation Controller (PAC) -platform.,Deze module wordt nu geproduceerd door Emerson Automation, voorheen GE Intelligent Platforms (GE IP).De IC695ALG600 wordt geleverd met twee (2) groepen van vier (4) kanalen elk en kan worden geconfigureerd voor elke combinatie op de invoersignalen. Ondersteunt 0·20 mA, 4·20 mA, +/-20 mA stroomsignalen; +50 mV, +150 mV, 0·5 V, 1·5 V, 0·10 V, +10 V spanningssignalen; 0 tot 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm weerstandssignalen; PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 RTD-sensoren; B, C, E, J, K, N, R, S, T Thermocouple-invoer.80 firmware versie of hoger. Deze module is geconfigureerd met behulp van de Proficy Machine Edition (PME) versie 5.0 SP1A LD-PLC Hotfix 1 of hoger. Voor het beëindigen van signalen vereist deze module het gebruik van Box-style (IC694TBB032),Uitgebreide doos (IC694TBB132), veerstijl (IC694TBS032) of verlengde veerstijl (IC694TBS132) terminalblok.Uitgebreide eindblokken worden aanbevolen omdat deze eindblokken een iets grotere buitenbekleding hebben die draden met een dikkere isolatie kan herbergen en om schilddraden te herbergenDeze module ondersteunt flashgeheugen voor toekomstige upgrades en status-LED-statusindicatoren zoals Module Status, Field Status en TB-LED-indicatoren.

De GE Fanuc IC695ALG600 Resistance Temperature Detector (RTD) -invoermodule heeft een vermogensafvoer van maximaal 5,4 Watt en een intern vermogen van 350 milliampere bij 3.3 volt en 400 milliampere bij 5 volt 400De ingangskanalen zijn verdeeld in 2 groepen van 4. Elk kanaal kan onafhankelijk worden ingesteld met de Machine Edition-software om te werken bij een spanning van +/-50 millivolt, +/-150 millivolt,0 tot en met 5 volt, 1 tot 5 Volt, 0 tot 10 Volt DC, +/-10 Volt DC, of een stroom van 0 tot 20 milliampere, 4 tot 20 milliampere, of +/-20 milliampere.of T-typen, de weerstandsinputten zijn ingedeeld op 0 tot 250, 500, 1000, 2000, 3000 of 4000 ohm, en 8 kanalen die spanning-, weerstandsinputten, thermocouple- en stroominput kunnen zijn.De GE Fanuc IC695ALG600 RTD-invoermodule heeft een configureerbaar invoerfilter met de volgende mogelijke frequentiesHet heeft ook een maximale RTD-kabelimpedantie van 25 ohm.en het kan niet worden gelegen in de externe of uitbreiding backplanesHet heeft een module OK LED die de status van de module weergeeft. De Field Status LED toont fouten op een kanaal minimum of fouten op een terminal blok.De LED van het terminalblok toont de afwezigheid of aanwezigheid van een terminalblok. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

De IC695ALG600 is een 8-kanaals, thermocouple, weerstand, stroom/spanning, RTD, universele, analoge invoermodule van de GE Fanuc RX3i-serie.De IC695ALG600 biedt 8 algemene invoerkanalen en 2 Cold Junction Compensation (CJC) -kanalenDeze module moet in een RX3i Universal Backplane worden geplaatst. Zie de specificaties voor deze unit op de website van IC695ALG600.
