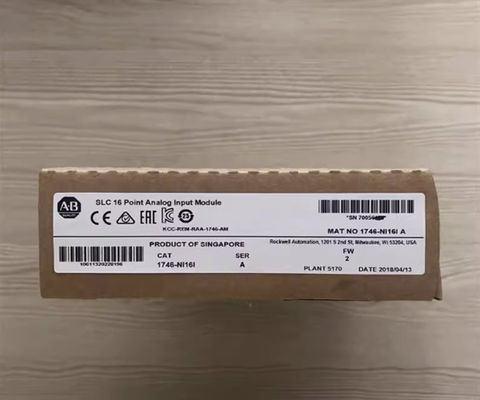

Allen-Bradley 1746-NI16I SLC 500 analoog stroominvoer module 16-invoer, serie A

Beschrijving van 1746-NI16I

De Allen-Bradley 1746-NI16I is een analoge (hoge dichtheid) Input/Output module.De 1746-NI16I haalt een stroom van 125mA en 75mA bij respectievelijk 5 en 24 V DC uit het achtervlakDe 1746-NI16I heeft een resolutie van 16 bits. Voor A/D-conversie gebruikt de module de Sigma Delta-methode.De 1746-NI16I heeft maximaal 20.5 V gemeenschappelijk modusspanningsbereik dat ook kan worden berekend met +/- 10,25 V vanaf de analoge gemeenschappelijke terminal (relatief).

De 1746-NI16I heeft een invoerweerstand van 249 ohm, een invoerspanning (max.zonder beschadiging) met een nominale spanning van +/-8V tussen de ingangspoort en de analoge poort en een maximale ingangsstroom van +/-30mA tussen de ingangspoort en de analoge poortDe 1746-NI16I analoge invoermodule detecteert een open circuit in minder dan 5 seconden en heeft een resolutie van respectievelijk 640nA en 0,3% voor invoer en weergave.De 1746-NI16I heeft een 360nA/graden Celsius offset drift (input met temperatuur), een 20 ppm per graden Celsius winst drift (plus temperatuur), en een module fout (volledige temp.) rating van 0,08 procent en 0,15 procent (volledige schaal) bij respectievelijk 25 en 60 graden Celsius.

De 1746-NI16I heeft een invoerfilterfrequentie tussen 6 en 250Hz, afhankelijk van de updatetijd van de module.de module biedt plaats aan 5 te selecteren datatypenVoor bedrading is de gegevensformaat 1746-NI4 en de technische eenheden, evenredige getallen (van 32768 tot + 32767 en gebruikersdefinitie van klasse 3), schaalbaar voor PID.de 1746-NI16I gebruikt de 1492-ACAB die een vooraf bedrade RTB aan één uiteinde heeft en 5, 2.5De 1746-NI16I heeft een minimale en maximale warmteafvoer van 2,43 Watt.

Technische specificaties voor 1746-NI16I
