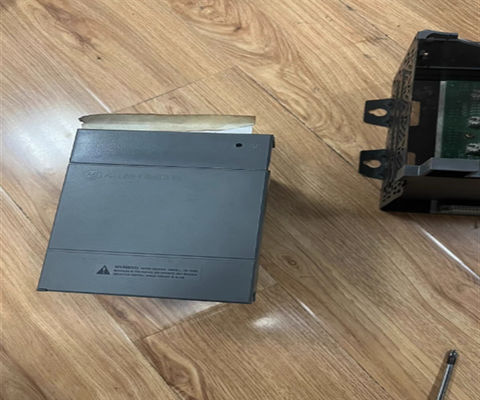

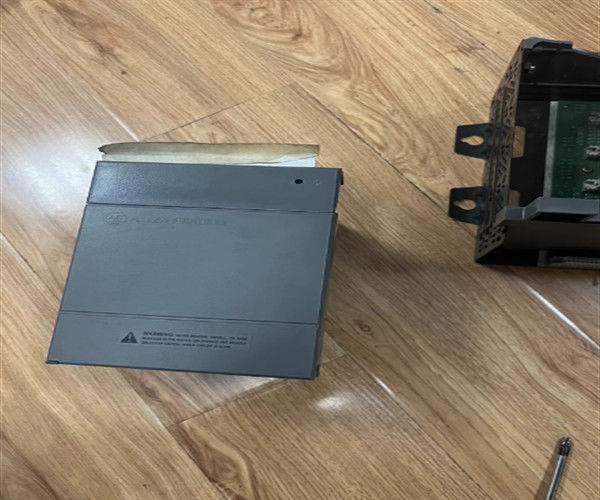

1746-P4 Allen-Bradley SLC 500 Rack Mount Stroomvoorziening Digitale IO-module 120/240VAC 10A

Beschrijving van 1746-P4

De Allen-Bradley 1746-P4 is een voedingsbron van de SLC 500-serie.Voor elke I/O-slot en de processor zijn stroomvoorzieningen vereist.. De 1746-P4 is voorzien van een LED die aangeeft dat de stroom aan is. Deze LED biedt extra gemak bij het controleren of uw stroomvoorziening goed werkt.De 1746-P4 heeft een wachttijd van 20 ms bij volle belasting en 3000 ms zodat het systeem korte stroomverliezen kan weerstaan zonder de werking van het volledige systeem te beschadigen..

De nominale ingangsspanning voor de 1746-P4 is 120 of 220 V ac, en het ingangsspanningsbereik is 85-132 V ac of 170-265 V ac. De maximale binnenstroom is 45 A. Het maximale reële ingangsvermogen is 92 Watt.De gebruikerstroom is 1.0A bij 24V dc en het gebruikersuitgangsspanningsbereik is 20,4-27,6V dc. De achtergronduitgangsstroom voor de 1746-P4 meet 10A bij 5V dc en 2,88A bij 24V dc.met een maximum van 70 WattEr zijn maximaal twee 14 AWG draden per terminal.

De 1746-P4 is handig ingedeeld om ruimte te besparen met afmetingen van 140 x 110 x 145 mm (5.5 x 4.3 x 5.7 inch) en een gewicht van slechts 1,1 kg (2.5 lb).De werktemperatuur van de eenheid moet tussen 0 en 60 graden Celsius liggen.De opslagtemperatuur moet tussen -40 en 85 graden Celsius liggen.

Technische specificaties voor 1746-P4

Ongeveer 1746-P4

De 1746-P4-module is een SLC 500-serie voedingsmodule vervaardigd door Allen-Bradley.Het inslagspanningsbereik voor de 1746-P4-voedingsmodule is van 120 tot 220 Volt ACDe uitgangsspanning bedraagt 18 tot 30 volt DC en het kan tot 92 watt aan stroom leveren aan de machines waaraan het is aangesloten.De 1746-P4 voedingsmodule is gemaakt om controllers en modules van de Allen-Bradley 1746 productlijn te activeren en is bedoeld voor installatie in een Allen-Bradley 1746 chassisDeze voedingsbron kan worden beschermd met een zekerheid zoals een Allen-Bradley 1746-F1 zekerheid of een gelijkwaardige en vergelijkbare zekerheid.

De Allen-Bradley 1746-P4 SLC 500 voedingsmodule kan werken met fouten of schade in een omgevingstemperatuurbereik van 0 tot 60 graden Celsius of 32 tot 140 graden Fahrenheit.Het belangrijkste doel van de 1746-P4 voedingsmodule is om de backplane stroom te leveren aan alle apparaten die zijn geïnstalleerd in hetzelfde chassis als hetDeze enkele energiebron kan tegelijkertijd aan meerdere apparaten stroom leveren en deze consequent en efficiënt leveren.De 1746-P4-voedingsmodule voldoet aan de CSA- en UL-normen en is geschikt voor klasse 1, divisie 2, groepen A, B, C en D met gevaarlijke locaties.
