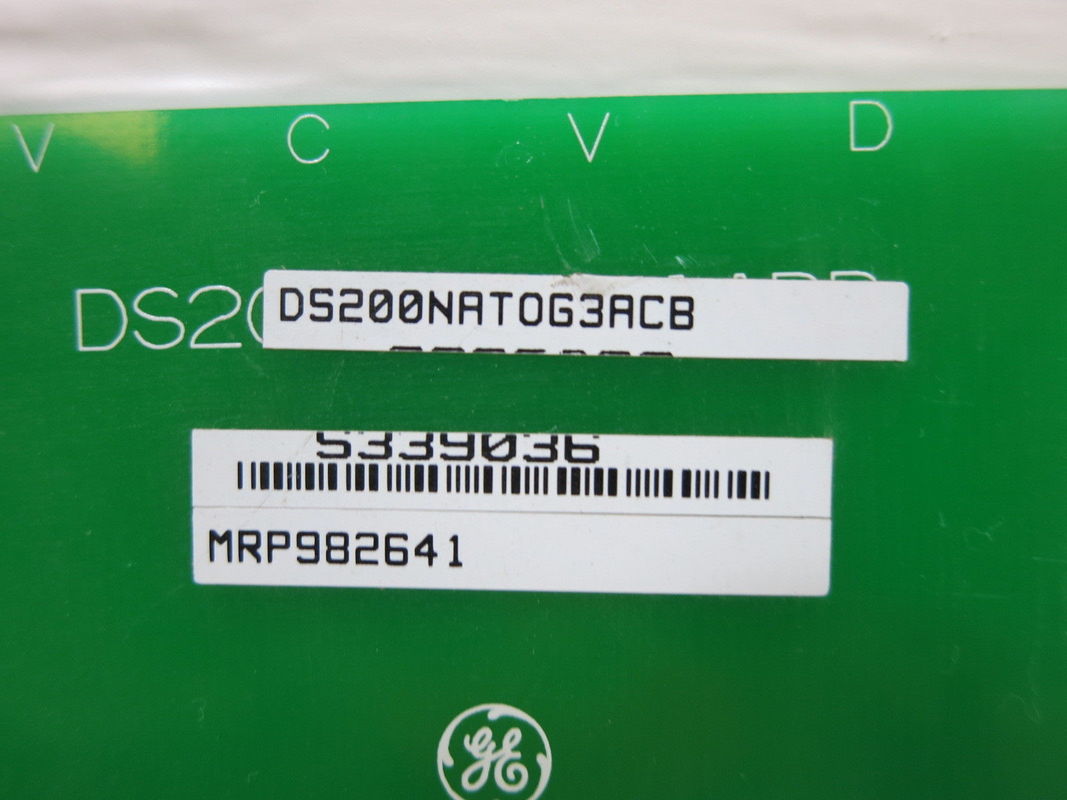

General Electric DS200NATOG3A Hulpinterfacepaneel

Productbeschrijving:DS200NATOG3A

1. • Bordindeling en connectoren
     • De DS200NATOG3A is een printplaat met een goed ontworpen lay-out. Het beschikt in totaal over 24 droge contactingangen, die cruciaal zijn voor het ontvangen van externe signalen van verschillende apparaten zoals schakelaars, sensoren of andere bedieningselementen. Deze ingangen worden aangesloten via 2 van de 34-pins connectoren en 2 van de 10-pins connectoren. De opstelling van deze connectoren is geoptimaliseerd voor eenvoudige kabelgeleiding en aansluiting op andere componenten in het systeem.
     • De uitgangszijde van het bord maakt gebruik van een 20-pins lintconnector om vijf weerstandsstrings met elkaar te verbinden. Deze connectoropstelling is ontworpen om de spanningsfeedbacksignalen naar andere delen van het besturingssysteem te sturen. De weerstandsreeksen spelen een cruciale rol bij de schaling van spannings-feedback, wat essentieel is voor nauwkeurige signaalconditionering en -controle.
   • LED-indicatoren
     • Het bord is uitgerust met 5 LED-indicatoren (Light Emitting Diode). Deze LED's dienen als een visueel middel om de status van het bord te controleren. Wanneer de hoofdprocessor tijdens het opstarten alle diagnostische controles uitvoert en geen fouten tegenkomt, lichten deze LED's op. Ze blijven verlicht tijdens normaal gebruik, waardoor ze een gemakkelijk waarneembare indicatie geven van de gezondheid en functionaliteit van het bord. Als er bijvoorbeeld een probleem is met de stroomvoorziening of een storing in de signaalverwerkingscircuits, kunnen de LED's van status veranderen, bijvoorbeeld knipperen of uitgaan, om de operator te waarschuwen.
   • Beschermende componenten
     • Om de integriteit van de signalen en het bord zelf te waarborgen, zijn er verschillende beschermende elementen ingebouwd. Er is een ruisonderdrukkingscircuit dat is ontworpen om te beschermen tegen spanningspieken en hoogfrequente ruis. Dit circuit fungeert als een schild tegen externe elektrische interferentie die anders de nauwkeurige overdracht en verwerking van signalen zou kunnen verstoren. Bovendien zijn er metaaloxidevaristors meegeleverd om overspanningsbeveiliging voor de uitgangscircuits te bieden. Deze varistoren kunnen excessieve spanningspieken absorberen en schade aan de gevoelige uitgangscomponenten en de aangesloten apparatuur voorkomen.
2. Functie - Specifieke kenmerken
   • Invoerconfiguratie en isolatie
     • Het ingangsgedeelte van de DS200NATOG3A bestaat uit vijf identieke, in serie geschakelde precisieweerstandsreeksen. Elk van deze weerstandsreeksen heeft drie verschillende ingangsconnectoren en twee jumpers. Deze configuratie zorgt voor een hoge mate van flexibiliteit in invoerinstellingen. De gebruiker kan verschillende combinaties van deze connectoren en jumpers selecteren om het bord aan te passen aan verschillende spanningsbereiken, zoals 1200, 2200, 3300, 4200 of 6900 volt. Dit aanpassingsvermogen maakt hem geschikt voor een breed scala aan industriële toepassingen waarbij verschillende spannings- en feedbackvereisten bestaan.
     • Het bord heeft ook een groepsisolatiefunctie. Deze isolatie is van cruciaal belang voor het verbeteren van de veiligheid en stabiliteit van het totale systeem. Het voorkomt signaalinterferentie en de verspreiding van fouten tussen verschillende ingangsgroepen of tussen de ingangs- en uitgangssecties van de kaart. In een complex industrieel besturingssysteem met meerdere stroombronnen en gevoelige apparatuur kan deze isolatie bijvoorbeeld voorkomen dat elektrische problemen in één deel van het systeem andere delen beïnvloeden.
   • Spanning - Feedbackschaling
     • De primaire functie van de DS200NATOG3A in de context van het besturingssysteem is spannings-feedbackschaling. Het is ontworpen om de wisselstroom- (wisselstroom) en gelijkstroom-spanningen (gelijkstroom) die worden gegenereerd door een siliciumgestuurde gelijkrichterbrug (SCR) nauwkeurig te dempen. Door deze spanningen nauwkeurig te schalen, krijgt het besturingssysteem nauwkeurige feedback over de brugspanning. Deze feedback is essentieel voor de goede werking van de algehele regelkring, waardoor aanpassingen aan de SCR-afvuurhoeken en andere regelparameters mogelijk zijn om stabiele en efficiënte vermogensconversieprocessen te behouden.

Kenmerken: DS200NATOG3A

• • Veelzijdige invoerconfiguratie
    • De DS200NATOG3A biedt een flexibele ingangsopstelling met 24 droge contactingangen. Deze ingangen kunnen communiceren met een breed scala aan externe apparaten, zoals sensoren, schakelaars en relais. De aanwezigheid van meerdere ingangsconnectoren (2 van 34 - pins en 2 van 10 - pins) zorgt voor een gemakkelijke aansluiting op verschillende soorten ingangsbronnen. Dankzij deze veelzijdigheid kan het bord zich aanpassen aan verschillende industriële besturingsscenario's en integreren met verschillende soorten apparatuur en sensoren.
  • Precisiespanning - Feedbackschaling
    • Een van de belangrijkste kenmerken is de mogelijkheid om spannings-feedbacksignalen nauwkeurig te schalen. Het bord is ontworpen om te werken met de spanningen die worden gegenereerd door een siliciumgestuurde gelijkrichterbrug (SCR). Het kan zowel AC- als DC-spanningen nauwkeurig verzwakken, waardoor nauwkeurige en betrouwbare spanningsfeedback-informatie naar het besturingssysteem wordt geleverd. Dit is van cruciaal belang voor het handhaven van de stabiliteit en prestaties van stroomconversieprocessen en andere toepassingen die afhankelijk zijn van nauwkeurige spanningsbewaking en -regeling.
  • Groep - Isolatie voor signaalintegriteit
    • De groepsisolatiefunctie is een aanzienlijk voordeel. Het scheidt verschillende ingangsgroepen en isoleert de ingang van de uitgangssecties van het bord. Deze isolatie helpt signaalinterferentie en de verspreiding van elektrische storingen te voorkomen. In een complexe industriële omgeving met meerdere elektrische systemen en storingsbronnen zorgt deze isolatie er bijvoorbeeld voor dat de integriteit van de signalen die worden verwerkt behouden blijft. Het verbetert ook de algehele veiligheid en betrouwbaarheid van het systeem door het risico te minimaliseren dat elektrische problemen in één deel van het systeem andere delen beïnvloeden.
• Systeembewakings- en beveiligingsfuncties
  • LED - gebaseerde statusbewaking
    • De vijf LED-indicatoren op het bord bieden een eenvoudig te gebruiken visueel monitoringsysteem. Wanneer de kaart tijdens het opstarten alle diagnostische controles doorstaat, lichten de LED's op en blijven branden tijdens normaal bedrijf. Hierdoor kunnen operators snel in één oogopslag de status van het bord beoordelen. Als er een probleem is, zoals een probleem met de stroomvoorziening, een signaalverwerkingsfout of een defect aan een onderdeel, kunnen de LED's van status veranderen (bijvoorbeeld knipperen of uitgaan), wat een onmiddellijke indicatie geeft van een mogelijk probleem.
  • Ruisreductie en overspanningsbeveiliging
    • Het ingebouwde ruisonderdrukkingscircuit is ontworpen om te beschermen tegen elektrische spanningspieken en hoogfrequente ruis. In een industriële omgeving zijn er vaak bronnen van elektrische interferentie, zoals motoren, generatoren en andere krachtige apparatuur. Het ruisonderdrukkingscircuit filtert deze ongewenste signalen weg en zorgt ervoor dat de door het bord verwerkte signalen schoon en nauwkeurig zijn. Bovendien bieden de metaaloxidevaristoren overspanningsbeveiliging voor de uitgangscircuits. Dit beschermt het bord en de aangesloten apparatuur tegen schade als gevolg van spanningspieken, die kunnen optreden tijdens stroomschommelingen of elektrische storingen.
• Configuratie- en aanpassingsfuncties
  • Flexibele invoer - selectie van spanningsbereik
    • Het ingangsgedeelte van het bord, bestaande uit vijf precisieweerstandsreeksen met meerdere connectoren en jumpers, maakt een breed scala aan ingangsspanningsinstellingen mogelijk. Gebruikers kunnen het bord configureren om te werken met verschillende spanningsbereiken, zoals 1200, 2200, 3300, 4200 of 6900 volt. Deze flexibiliteit maakt de DS200NATOG3A geschikt voor een verscheidenheid aan industriële toepassingen met verschillende spannings- en feedbackvereisten. Het maakt het ook mogelijk om het bord te gebruiken in systemen die in de toekomst mogelijk moeten worden geüpgraded of aangepast zonder dat een volledige vervanging nodig is.
  • Compatibiliteit met verschillende besturingssystemen
    • De DS200NATOG3A is ontworpen om compatibel te zijn met verschillende besturingssystemen. Het kan werken in single-plex- en TMR-toepassingen (Triple Modular Redundant) en kan werken met VTCC/VCRC (Voltage - To - Current Converter/Current - To - Voltage Converter). Dankzij deze compatibiliteit kan het worden geïntegreerd in verschillende soorten industriële besturingsarchitecturen, of het nu gaat om eenvoudige enkelpadsystemen of meer complexe en betrouwbare redundante systemen. De mogelijkheid om met verschillende typen omvormers te werken vergroot ook de veelzijdigheid bij het verwerken van verschillende soorten elektrische signalen en besturingsvereisten.

Technische parameters: DS200NATOG3A

1. • Ingangsspanning en stroom
     • Ingangsspanningsbereik: De DS200NATOG3A is ontworpen om een ​​breed scala aan ingangsspanningen te verwerken. Dankzij de flexibele ingangsconfiguratie met behulp van weerstandsreeksen kan deze worden aangepast om te werken met spanningen zoals 1200V, 2200V, 3300V, 4200V of 6900V. Hierdoor kan het communiceren met verschillende stroomconversiesystemen en apparatuur die op verschillende spanningsniveaus werken.
     • Invoer huidige capaciteit: Hoewel de exacte maximale ingangsstroom kan variëren afhankelijk van de specifieke configuratie en toepassing, is deze ontworpen om de typische stroomniveaus te verwerken die verband houden met de genoemde ingangsspanningen. Voor ingangen met droog contact ligt de stroom die wordt getrokken doorgaans in het milliampèrebereik, zodat de ingangsbronnen niet worden overbelast. Voor elke ingang met droog contact kan de stroom bijvoorbeeld worden beperkt tot een paar milliampère om de ingangscircuits en de aangesloten apparaten te beschermen.
   • Uitgangsspanning en stroom
     • Uitgangsspanningsbereik: De uitgangsspanning wordt geschaald op basis van de ingangsspanning en de verzwakkingsfactor die is ingesteld door de weerstandsreeksen. De uitgang is ontworpen om een ​​spanningsfeedbacksignaal te leveren dat geschikt is voor het aangesloten besturingssysteem. Het bereik van de uitgangsspanning is afhankelijk van de ingangsspanning en de specifieke schaalvereisten van de toepassing. Als de ingangsspanning bijvoorbeeld in het kilovoltbereik ligt en de verzwakkingsfactor is ingesteld op een bepaald percentage, kan de uitgangsspanning in het voltbereik liggen, doorgaans van enkele volts tot tientallen volts.
     • Uitgangsstroomcapaciteit: De uitgangsstroomcapaciteit is zo ontworpen dat deze voldoende is om de aangesloten componenten aan te sturen die het spanningsfeedbacksignaal ontvangen. Dit kan in het bereik liggen van enkele milliampère tot tientallen milliampère, afhankelijk van de belastingsimpedantie van de ontvangende componenten. Het uitgangscircuit is tot op zekere hoogte ook ontworpen om kortsluitomstandigheden aan te kunnen, met ingebouwde beveiligingsmechanismen zoals stroombegrenzende weerstanden of zekeringen.
2. Signaal - verwerkingsparameters
   • Spanning - Feedback-schaalnauwkeurigheid
     • De spannings-feedback-schaling is een kritische functie van de DS200NATOG3A. Het is ontworpen om een ​​zeer nauwkeurige schaling van de ingangsspanningen te bieden. De nauwkeurigheid van de schaling kan binnen een paar procentpunten liggen, bijvoorbeeld ±1% - ±3% van de gewenste verzwakkingsfactor. Deze precisie is essentieel voor nauwkeurige controle van stroomconversiesystemen en andere toepassingen die afhankelijk zijn van nauwkeurige spanningsfeedbacksignalen. De nauwkeurigheid wordt bereikt door het gebruik van precisieweerstandsreeksen en zorgvuldige kalibratie tijdens het productieproces.
   • Signaal - Frequentiebehandeling
     • Het bord kan een breed scala aan signaalfrequenties verwerken die verband houden met de AC- en DC-spanningen die het verwerkt. Voor wisselspanningen kan het frequenties verwerken die doorgaans variëren van de netfrequentie (bijvoorbeeld 50 Hz of 60 Hz) tot een paar kilohertz. Dit bereik maakt het mogelijk om te werken met verschillende soorten stroomconversieapparatuur en elektrische systemen. Voor gelijkspanningen wordt deze niet beperkt door de frequentie, maar eerder door de snelheid van de spanningsverandering en de responstijd van de circuits. De signaalverwerkingscomponenten zoals condensatoren en inductoren op het bord zijn gekozen om een ​​geschikte frequentierespons en filterkarakteristieken te bieden.
3. Communicatie-interfaceparameters
   • Connectorspecificaties
     • Ingangsconnectoren: Het bord heeft 2 van de 34 - pins connectoren en 2 van de 10 - pins connectoren voor de 24 droogcontactingangen. De pin-out configuratie van deze connectoren is ontworpen om een ​​duidelijke en georganiseerde manier te bieden om verschillende ingangsbronnen aan te sluiten. De connectoren hebben waarschijnlijk een standaard steek en afmeting, met een nominale stroomdraagcapaciteit en isolatieweerstand. De 34-pins connectoren kunnen bijvoorbeeld een steek van 2,54 mm hebben en een nominale stroomcapaciteit van enkele ampères per pin.
     • Uitgangsconnector: De uitgang gebruikt een 20-polige lintconnector om de vijf weerstandsstrings met elkaar te verbinden. De lintstekker heeft een specifieke pin-out voor de uitgangsspanning-feedbacksignalen. Het is ontworpen om een ​​betrouwbare verbinding te bieden met de ontvangende componenten en heeft kenmerken zoals een minimale insteekkracht en een maximale contactweerstand. De kabel die op deze connector kan worden aangesloten, moet de juiste draaddikte en afscherming hebben om de signaalintegriteit te garanderen.
4. Omgevingsspecificaties
   • Bedrijfstemperatuurbereik
     • De DS200NATOG3A is doorgaans ontworpen om te werken binnen een breed temperatuurbereik, zoals -20°C tot +70°C. Hierdoor kan het in verschillende industriële omgevingen worden gebruikt, van koude buiteninstallaties tot warme industriële installaties binnenshuis. Het brede temperatuurbereik wordt bereikt door het gebruik van componenten met geschikte temperatuurwaarden en thermische ontwerpoverwegingen zoals warmteafvoer en de juiste afstand tussen de componenten.
   • Vochtigheidstolerantie
     • Het kan een relatieve vochtigheidsbereik van bijvoorbeeld 5% - 95% verdragen zonder condensatie. Een hoge luchtvochtigheid kan problemen veroorzaken zoals corrosie en elektrische lekkage in elektronische componenten. Het ontwerp van de plaat en de materiaalkeuze en coatings zijn zodanig dat deze deze vochtigheidsomstandigheden kan weerstaan ​​zonder noemenswaardige prestatievermindering. Het laminaat van de printplaat (PCB) en de inkapselingen van de componenten zijn bijvoorbeeld zo geselecteerd dat ze goede vochtbestendigheidseigenschappen hebben.
   • Trillings- en schokbestendigheid
     • Het board is ontworpen om een ​​bepaald niveau van trillingen en schokken te weerstaan. Voor trillingen kan het apparaat mogelijk continue trillingen tot een paar g-krachten verwerken (bijvoorbeeld 5g - 10g, waarbij g de versnelling is als gevolg van de zwaartekracht) in het frequentiebereik van 10 Hz - 1000 Hz. Voor schokken kan het bestand tegen niet-herhalende schokken van maximaal enkele tientallen g-krachten (bijvoorbeeld tot 50 gram) gedurende een korte duur (bijvoorbeeld minder dan 10 milliseconden). Deze trillings- en schokbestendigheidseigenschappen zijn belangrijk voor toepassingen waarbij de plaat kan worden blootgesteld aan mechanische storingen, zoals in industriële apparatuur die onderhevig is aan beweging of tijdens transport.

Toepassingen: DS200NATOG3A

1. • Gas- en stoomturbineregeling
     • In gasturbinegebaseerde elektriciteitscentrales speelt de DS200NATOG3A een cruciale rol bij de controle en monitoring van het turbinegeneratorsysteem. Het kan worden gebruikt voor het ontvangen en schalen van spanningsfeedbacksignalen van het bekrachtigingssysteem van de generator. Door nauwkeurige spannings-feedback-informatie te verstrekken, helpt het bij het regelen van de uitgangsspanning en het reactieve vermogen van de generator. Tijdens belastingveranderingen zorgt de nauwkeurige spannings-feedback-schaling ervoor dat het besturingssysteem de bekrachtigingsstroom snel kan aanpassen om een ​​stabiele uitgangsspanning en -frequentie te behouden.
     • In stoomturbinecentrales is het betrokken bij de besturing van de door turbines aangedreven generatoren. Het bord kan de spannings-feedbacksignalen van de stator- en rotorwikkelingen van de generator verwerken. Deze informatie wordt gebruikt om het energieconversieproces te optimaliseren en een efficiënte energieoverdracht van de door stoom aangedreven turbine naar het elektriciteitsnet te garanderen. Bovendien kan het helpen bij het beschermen van de generator tegen overspanning en overstroom door nauwkeurige realtime spanningsmonitoring te bieden.
   • Omvormer - Gecontroleerde hernieuwbare energiesystemen
     • Voor zonne-fotovoltaïsche (PV) stroomopwekkingssystemen kan de DS200NATOG3A worden geïntegreerd in de omvormer-besturingscircuits. Het helpt bij het opschalen van de DC-spanningsfeedback van de zonnepanelen. De nauwkeurige spanningsfeedbacksignalen zijn essentieel voor de omvormer om gelijkstroom om te zetten in wisselstroom met de juiste spanning en frequentie voor aansluiting op het elektriciteitsnet. In systemen voor het opwekken van energie door windturbines kan het worden gebruikt om de spannings-feedbacksignalen van de generator en de stroomconversie-elektronica te verwerken. Dit maakt een efficiënte controle van het stroomconversieproces en synchronisatie met het elektriciteitsnet mogelijk.
2. Industriële automatisering en procescontrole
   • Motor - Aangedreven apparatuurbesturing
     • In industriële processen waarbij grootschalige motoraangedreven apparatuur betrokken is, zoals pompen, compressoren en transportbanden, kan de DS200NATOG3A worden gebruikt om de stroomtoevoer naar de motoren te bewaken en te regelen. Het kan de spanningsfeedbacksignalen van de motoraandrijfsystemen ontvangen en schalen. Door nauwkeurige spanningsinformatie te verstrekken, kan het besturingssysteem het motortoerental en koppel aanpassen aan de procesvereisten. In een chemische verwerkingsfabriek kan het bijvoorbeeld helpen bij het regelen van de snelheid van een pompmotor om de stroomsnelheid van chemicaliën door een pijpleiding aan te passen.
     • De groepsisolatiefunctie van de kaart is vooral handig bij motorbesturingstoepassingen. Het kan elektrische interferentie tussen verschillende motoraandrijfsystemen voorkomen en de besturingscircuits beschermen tegen elektrische fouten in de motoren. In een fabriek met meerdere motoraangedreven transportbanden zorgt de isolatie ervoor dat een probleem in het motoraandrijfsysteem van één transportband de werking van andere transportbanden niet beïnvloedt.
   • Proces - Instrumentatie en monitoring
     • In geautomatiseerde industriële processen kan de DS200NATOG3A deel uitmaken van het instrumentatie- en besturingssysteem. Het kan communiceren met verschillende op spanning gebaseerde sensoren, zoals druktransducers, temperatuursensoren met spanningsuitgang en flowmeters. Door de spannings- en feedbacksignalen van deze sensoren te schalen, wordt nauwkeurige proces- en parameterinformatie aan het besturingssysteem geleverd. In een voedselverwerkingsfabriek kan het bijvoorbeeld helpen bij het bewaken van de temperatuur en druk in een sterilisatieproces door de spannings-feedbacksignalen van de temperatuur- en druksensoren nauwkeurig te schalen.
3. Industriële elektrische systemen en onderstations
   • Stroom - Distributiebewaking en -controle
     • In elektrische distributiesystemen kan de DS200NATOG3A worden gebruikt om de spanningsniveaus op verschillende punten in het distributienetwerk te bewaken en te regelen. Het kan spanningsfeedbacksignalen ontvangen van spanningstransformatoren die zich in onderstations of langs elektriciteitsdistributielijnen bevinden. Door deze signalen nauwkeurig te schalen en te verwerken, wordt informatie over de spanningsniveaus en de stroomkwaliteit aan het besturingssysteem geleverd. Deze informatie kan worden gebruikt om de tap-changer-instellingen van transformatoren aan te passen of om de werking van spanningsregelapparaten zoals condensatorbanken en statische var-compensatoren te regelen.
     • De ruisonderdrukking en de overspanningsbeveiliging van het bord zijn nuttig bij stroomdistributietoepassingen. Het ruisonderdrukkingscircuit helpt bij het wegfilteren van elektrische interferentie en zorgt voor nauwkeurige spanningsbewaking. De door de metaaloxidevaristors geboden overspanningsbeveiliging beschermt de bewakings- en besturingsapparatuur tegen schade als gevolg van spanningspieken tijdens stroomstoringen of blikseminslag.

Maatwerk:DS200NATOG3A

• Controle-algoritme op maat
  • Het bord kan worden geïntegreerd met op maat geschreven software om specifieke besturingsalgoritmen te implementeren. In een toepassing voor energieopwekking kunnen de spanningsfeedbacksignalen die deze leveren bijvoorbeeld worden gebruikt in een op maat ontworpen besturingsalgoritme voor het optimaliseren van de prestaties van een generator. Als het doel is om het uitgangsvermogen te maximaliseren met behoud van een stabiele spanning, kan de software worden geprogrammeerd om de bekrachtigingsstroom van de generator aan te passen op basis van de geschaalde spannings-feedbackgegevens van de DS200NATOG3A. In een industrieel procescontrolescenario, zoals een chemische reactieketeltemperatuurregeling, kan de software de spanningsfeedback van temperatuursensorelementen gebruiken (na passende schaling door het bord) om een ​​nauwkeurige proportionele integrale afgeleide te implementeren (PID)-regelalgoritme om de gewenste temperatuur te handhaven.
  • Geavanceerde controlestrategieën zoals model-predictive control (MPC) kunnen ook worden geïntegreerd. MPC gebruikt een model van het systeem om toekomstig gedrag te voorspellen op basis van huidige en vroegere toestanden. Met de nauwkeurige spanningsfeedbackgegevens van de DS200NATOG3A kan het MPC-algoritme de impact van verschillende regelacties op de systeemspanning en andere gerelateerde parameters voorspellen. In een systeem voor de integratie van hernieuwbare energie kan MPC bijvoorbeeld anticiperen op spanningsschommelingen veroorzaakt door intermitterende energiebronnen (zoals zonne- of windenergie) en de instellingen voor stroomconversie en netaansluiting proactief aanpassen.
• Aanpassing van het communicatieprotocol
  • De DS200NATOG3A kan worden geconfigureerd om verschillende communicatieprotocollen te ondersteunen, afhankelijk van de vereisten van het algehele besturingssysteem. Het kan worden ingesteld om standaard industriële protocollen zoals Modbus (RTU- of TCP/IP-versies) te gebruiken voor naadloze integratie met andere Modbus-apparaten. In een grootschalige industriële automatiseringsopstelling moet het bord mogelijk communiceren met een SCADA-systeem (Supervisory Control and Data Acquisition). Door het communicatieprotocol aan te passen, kan het de spanningsfeedbackgegevens en andere diagnostische informatie naar het SCADA-systeem sturen in een formaat dat het systeem kan begrijpen en verwerken.
  • Gegevens-, transmissiesnelheden en pakketformattering kunnen ook worden aangepast. Als realtime monitoring van spanningsfeedbacksignalen cruciaal is in een bepaalde toepassing (bijvoorbeeld in een uiterst nauwkeurig productieproces waarbij spanningsschommelingen de productkwaliteit kunnen beïnvloeden), kunnen de communicatie-instellingen worden geoptimaliseerd om gegevens vaker te verzenden. Aan de andere kant, als de applicatie een beperkte bandbreedte of minder urgente gegevensbewakingsbehoeften heeft, kan de transmissiesnelheid worden verlaagd om netwerkbronnen te sparen.

2. Hardwareaanpassing

• Connectorpin - Uitgang en aanpassing van de bedrading
  • De meerdere connectoren (2 van 34-pins en 2 van 10-pins voor ingangen, en een 20-pins lintstekker voor uitgang) op de DS200NATOG3A bieden de mogelijkheid voor aangepaste pin-out- en bedradingsconfiguraties. Als een specifieke industriële opstelling bijvoorbeeld een niet-standaard aansluiting van invoerapparaten vereist (zoals sensoren of schakelaars met unieke elektrische interfaces), kan de pin-out van de invoerconnectoren worden aangepast. Dit kan inhouden dat de aansluitingen opnieuw moeten worden aangelegd om te voldoen aan de elektrische vereisten van de externe apparaten. In een systeem waarbij extra bedrading nodig is voor redundantie of om verbinding te maken met andere op maat gemaakte modules, kunnen de connectoren dienovereenkomstig worden bedraad om aan de specifieke lay-out- en aansluitvereisten te voldoen.
  • De uitgang (connectorpin) kan ook worden aangepast om te communiceren met verschillende soorten stroomafwaartse componenten. Als het ontvangende apparaat voor het spanningsfeedbacksignaal een specifiek spanningsbereik of signaalformaat vereist, kan de bedrading van de uitgangsconnector worden aangepast om het juiste uitgangssignaal te leveren.
• Uitbreiding en add-on-module-integratie
  • Afhankelijk van de complexiteit van de toepassing kan de DS200NATOG3A worden geïntegreerd met uitbreidingsmodules. Als er bijvoorbeeld meer ingangskanalen nodig zijn om extra spanningsgebaseerde sensoren te bewaken in een grootschalig industrieel procesbesturingssysteem, kan een ingangs-uitbreidingsmodule worden toegevoegd. Deze module kan worden ontworpen om te communiceren met de bestaande connectoren op de DS200NATOG3A en extra invoermogelijkheden te bieden.
  • Add-on modules voor verbeterde communicatie- of signaalverwerkingsfuncties kunnen ook worden geïntegreerd. In een omgeving waar draadloze communicatie gewenst is voor het op afstand monitoren van spanningsfeedbackgegevens, kan een draadloze communicatiemodule aan het bord worden toegevoegd. Met deze module kan de DS200NATOG3A gegevens naar een afstandsbedieningscentrum of andere apparaten verzenden zonder dat er bekabelde verbindingen nodig zijn. Bovendien kan een signaalconditioneringsmodule worden toegevoegd om de spanningsfeedbacksignalen verder te verwerken, zoals het toepassen van extra filtering of versterking, afhankelijk van de specifieke vereisten van de toepassing.

3. Signaal - Conditionering en drempelaanpassing

• Analoog signaal - conditionering
  • De versterkingsinstellingen voor de spannings-feedbacksignalen kunnen worden aangepast. In toepassingen waarbij de ingangsspanningen van sensoren of andere bronnen relatief zwak zijn, kan de versterking worden vergroot om de signalen te versterken tot een geschikter niveau voor nauwkeurige verwerking. In een systeem dat laagspanningssignalen van een precisie-spannings-referentiesensor bewaakt, kan het analoge signaal-conditioneringscircuit op de DS200NATOG3A bijvoorbeeld worden aangepast om de signaalsterkte te versterken voordat deze verder wordt geschaald en verwerkt.
  • Filterparameters kunnen ook worden aangepast. Als er veel ruis is in de industriële omgeving en de spanningsfeedbacksignalen worden beïnvloed door elektrische interferentie op specifieke frequenties, kunnen de afsnijfrequenties van de laagdoorlaat-, hoogdoorlaat- of banddoorlaatfilters op de kaart worden aangepast. Dit helpt bij het verwijderen van ongewenste ruis en het verbeteren van de signaal-ruisverhouding van de spannings-feedbacksignalen, waardoor nauwkeurigere en betrouwbaardere gegevens voor het besturingssysteem worden gegarandeerd.
• Digitaal signaal - Drempelaanpassing
  • In gevallen waarin de DS200NATOG3A communiceert met digitale componenten die niet-standaard logica-hoge en logica-lage spanningsniveaus hebben, kan de digitale signaaldrempel worden aangepast. Als een op maat ontworpen digitale sensor bijvoorbeeld een logische hoogspanning levert die afwijkt van het standaardniveau (bijv. 2,5 V in plaats van de typische 3,3 V), kan de digitale ingangsdrempel van de kaart worden aangepast de digitale status van de sensor correct herkennen. Dit maatwerk zorgt voor betrouwbare digitale communicatie en voorkomt verkeerde interpretaties van de ingangssignalen, wat cruciaal is voor de goede werking van het systeem.

Ondersteuning en services: DS200NATOG3A
