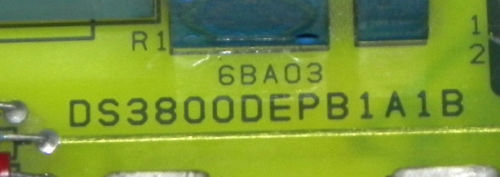

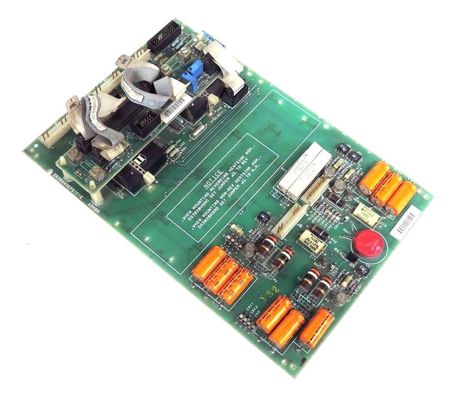

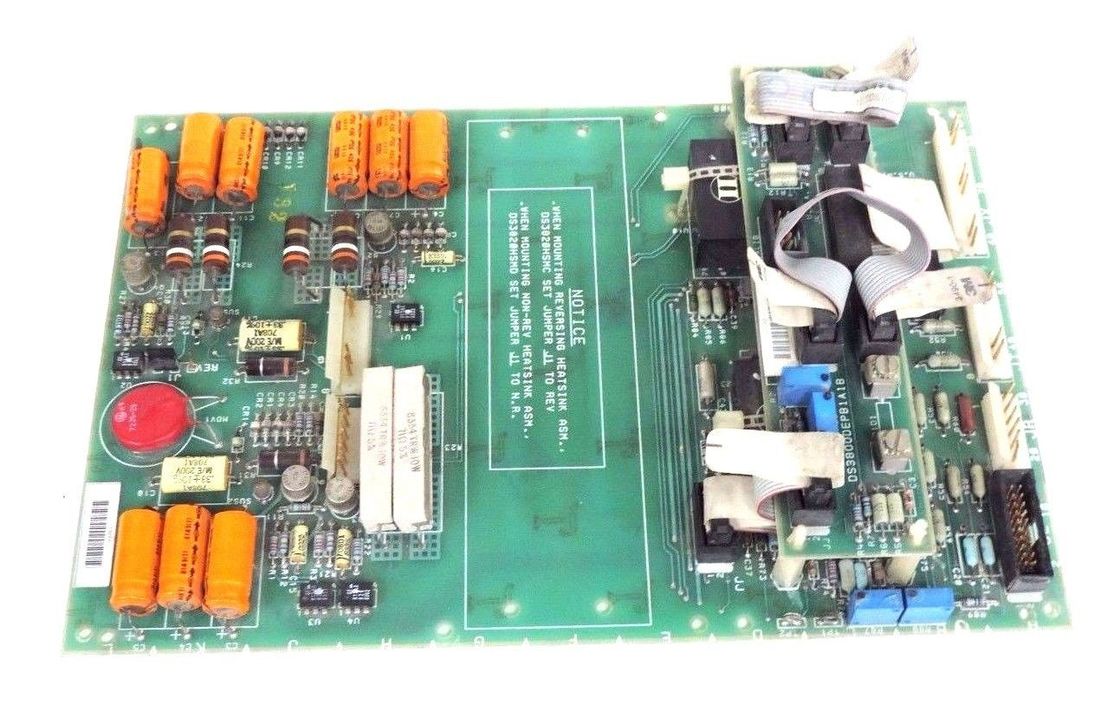

General Electric DS3800DEPB Hulpinterfacepaneel

Productbeschrijving: DS3800DEPB

Connectoren en interfaces



• 20-pins lintkabelconnector: De aanwezigheid van een 20-pins lintkabelconnector geeft aan dat deze op een specifieke manier met andere componenten kan communiceren. Deze connector wordt waarschijnlijk gebruikt voor het verzenden van een combinatie van stroom, besturingssignalen of gegevens tussen de DS3800DEPB en andere delen van het systeem. Het biedt een gestandaardiseerde en betrouwbare verbindingsmethode, waardoor eenvoudige installatie en vervanging indien nodig mogelijk is.
• Vijf 10-pins connectoren: De vijf 10-pins connectoren op het bord dienen verschillende doeleinden. Ze worden waarschijnlijk gebruikt om verbinding te maken met verschillende sensoren, actuatoren of andere printplaten in het systeem. Deze connectoren kunnen verschillende soorten signalen verwerken, waaronder digitale en analoge signalen, waardoor de DS3800DEPB kan communiceren met een breed scala aan externe apparaten. Sommige van deze connectoren kunnen bijvoorbeeld worden gebruikt als interface met temperatuursensoren, druksensoren of motorregelcircuits.
• Vier terminals voor het toevoegen van componenten: De vier op de printplaat aanwezige terminals bieden de mogelijkheid om extra componenten toe te voegen. Dit maakt een zekere mate van aanpassing en uitbreiding van de functionaliteit van het bord mogelijk. Gebruikers kunnen bijvoorbeeld condensatoren, weerstanden of andere discrete componenten toevoegen om aan specifieke toepassingsvereisten te voldoen. Dergelijke aanpassingen vereisen echter meestal technische expertise en een goede kalibratie om ervoor te zorgen dat de toegevoegde componenten de normale werking van het bord of het algehele systeem niet verstoren.
• Twee trimpotentiometers: De twee trimpotentiometers op het bord zijn verstelbare componenten waarmee bepaalde elektrische parameters nauwkeurig kunnen worden afgesteld. Ze kunnen worden gebruikt om spanningsniveaus te kalibreren, signaaldrempels in te stellen of versterkingswaarden voor analoge signalen aan te passen. Dit biedt flexibiliteit bij het configureren van de kaart, zodat deze voldoet aan de specifieke input- en outputvereisten van het industriële proces waarbij deze betrokken is.



Kenmerken: DS3800DEPB

• Voeding en distributie


  De DS3800DEPB is waarschijnlijk betrokken bij de stroomvoorzieningsfuncties binnen het systeem. Het kan een primaire voedingsingang ontvangen van een externe bron, wat een standaard industriële spanning kan zijn, zoals 24VDC of 120/240VAC, afhankelijk van de specifieke toepassing. Het bord verdeelt deze stroom vervolgens over verschillende delen van het circuit en mogelijk via de verschillende connectoren naar aangesloten externe apparaten. Het kan stroomregel- en filtercircuits bevatten om een ​​stabiele en schone stroomvoorziening te garanderen, waarbij gevoelige componenten worden beschermd tegen spanningsschommelingen en elektrische ruis.

  Signaalverwerking

• Analoge signaalverwerking: Het bord kan analoge signalen verwerken die worden ontvangen van sensoren of andere bronnen. Het kan functies uitvoeren zoals versterking, filtering en analoog-naar-digitaal-conversie (ADC). Als het bijvoorbeeld een analoog spanningssignaal ontvangt van een temperatuursensor die de temperatuur van een kritisch onderdeel in een energieopwekkingsturbine weergeeft, kan het het zwakke signaal versterken tot een geschikt niveau voor verdere verwerking, eventuele ruis of interferentie wegfilteren en zet het vervolgens om in een digitale waarde die kan worden verwerkt door de besturingsalgoritmen van het systeem.
• Digitale signaalverwerking: Het behandelt ook digitale signalen, waaronder signalen van schakelaars, relais of digitale communicatie-interfaces. De DS3800DEPB kan bewerkingen uitvoeren zoals signaalconditionering (zorgen voor de juiste spanningsniveaus en logische statussen), buffering om externe belastingen aan te sturen, en het decoderen of coderen van digitale gegevens voor communicatiedoeleinden. Het kan bijvoorbeeld een digitaal signaal ontvangen dat de status van een veiligheidsschakelaar aangeeft en dit verwerken om passende acties in het besturingssysteem te activeren, zoals het uitschakelen van een motor of het activeren van een alarm.



Communicatie en interactie



Beveiligings- en bewakingsfuncties

Bescherming tegen oververhitting: De DS3800DEPB is uitgerust met mechanismen om zichzelf tegen oververhitting te beschermen. Het heeft waarschijnlijk temperatuursensoren of thermische beveiligingscircuits die kunnen detecteren wanneer de interne temperatuur van het bord een veilige drempel overschrijdt. In geval van oververhitting kan het acties activeren zoals het verminderen van het energieverbruik, het uitschakelen van bepaalde functies of het verzenden van een waarschuwing naar de bewakingsinterface van het systeem. Dit helpt schade aan de kaart te voorkomen en zorgt voor langdurige betrouwbaarheid in vaak warme industriële omgevingen.Overstroombeveiliging: Om te beschermen tegen overmatige stroomstroming, die componenten op het bord of aangesloten apparaten zou kunnen beschadigen, bevat het overstroombeveiligingsfuncties. Hierbij kunt u denken aan zekeringen, stroombegrenzende circuits of elektronische beveiligingsmodules die kunnen detecteren wanneer de stroom een ​​vooraf gedefinieerde limiet overschrijdt en passende maatregelen kunnen nemen, zoals het onderbreken van de stroomvoorziening of het verminderen van de belasting om uitval van componenten te voorkomen.

Technische parameters:

De DS3800DEPB is voornamelijk ontworpen voor gebruik in industriële omgevingen, met name in toepassingen die verband houden met energieopwekking, zoals gasturbinebesturingssystemen. In een gasturbine-energiecentrale kan deze deel uitmaken van de regelkring die verschillende parameters van de turbine bewaakt en regelt, waaronder temperatuur, druk en rotatiesnelheid. Het communiceert met sensoren die zich overal in het turbinesysteem bevinden om realtime gegevens te verzamelen en besturingssignalen naar actuatoren zoals brandstofinjectoren, kleppen en koelventilatoren te sturen om de prestaties van de turbine te optimaliseren en een veilige werking te garanderen.

Systeemintegratie



Het RELIANCE 1C1227G01 SIRIUS Veiligheidsrelais Basisapparaat met tijdvertraging is een geavanceerd serie veiligheidsrelais dat geschikt is voor diverse toepassingen. Dit product heeft een installatiehoogte op een hoogte boven zeeniveau van maximaal 2000 mm en heeft een beschermingsklasse IP van de behuizing van IP20. De nominale waarde voor de isolatiespanning is de relatieve vochtigheid tijdens bedrijf en heeft een vervuilingsgraad van 3. Het product is gemaakt in Amerika en wordt geleverd in een kartonnen doos.

De RELIANCE 1C1227G01 SIRIUS veiligheidsrelais basiseenheid met tijdvertraging heeft een veerklem met push-in-installatie. Het heeft twee onmiddellijke NO-relais en twee NO-vertraagde relaisinschakelcircuits, waardoor het geschikt is voor een breed scala aan toepassingen. Het product is ontworpen voor gebruik met een voeding van 24 V DC.

Dit product kan in verschillende scenario's worden gebruikt, zoals batterijbeheersystemen, industriële automatisering en besturingssystemen. De RELIANCE 1C1227G01 SIRIUS veiligheidsrelais basiseenheid kan worden gebruikt om het laden en ontladen van batterijen in batterijbeheersystemen te regelen. Het kan ook worden gebruikt in de industriële automatisering om de werking van machines en apparatuur te controleren. Bovendien kan het product worden gebruikt in besturingssystemen om de werking van verschillende componenten in een systeem te regelen.

De RELIANCE 1C1227G01 SIRIUS veiligheidsrelais basiseenheid met tijdvertraging is geschikt voor gebruik in diverse toepassingen en industrieën. De geavanceerde functies en betrouwbare prestaties maken het een ideale keuze voor industriële automatiserings- en besturingssystemen. Het product is gecertificeerd en heeft een minimale bestelhoeveelheid van één eenheid. De levertijd voor dit product bedraagt ​​6-8 weken en de betalingsvoorwaarden zijn T/T. De leveringscapaciteit voor dit product is één eenheid.



Maatwerk:DS3800DEPB

Extra componenten toevoegen



• Condensatortoevoeging voor stroomconditionering: In een industriële omgeving waar sprake is van aanzienlijke stroomfluctuaties of problemen met elektrische ruis, kunnen extra condensatoren worden toegevoegd om de filtering van de voeding op het bord te verbeteren. Door de capaciteitswaarde zorgvuldig te selecteren en de condensatoren op de juiste aansluitingen aan te sluiten, kunnen gebruikers de stabiliteit verbeteren van de stroom die aan verschillende delen van het circuit wordt geleverd. Dit kan met name handig zijn in toepassingen zoals een elektriciteitscentrale waar andere zware machines elektrische storingen kunnen veroorzaken die de gevoelige componenten van de DS3800DEPB kunnen beïnvloeden.
• Weerstandsopname voor signaalaanpassing: Afhankelijk van de specifieke sensoren of actuatoren die op de kaart zijn aangesloten, kunnen weerstanden worden toegevoegd om de signaalniveaus aan te passen. Als een bepaalde analoge sensor bijvoorbeeld een uitgangssignaal heeft dat moet worden verzwakt of versterkt om te voldoen aan de vereisten voor het ingangsbereik van de analoge ingangskanalen van het bord, kunnen de juiste weerstanden op de klemmen worden aangesloten om een ​​spanningsdeler of versterkingscircuit te creëren. Dit maakt nauwkeurige signaalconditionering voor nauwkeurige gegevensverwerking mogelijk.

Configuratie en kalibratie van toegevoegde componenten



• Kalibratietesters gebruiken: Na het toevoegen van componenten kan een kalibratietester worden gebruikt om elektrische parameters te meten en aan te passen. Als condensatoren worden toegevoegd voor arbeidsfactorcorrectie, kan de tester de capaciteitswaarde meten en ervoor zorgen dat deze binnen het gewenste bereik ligt om de beoogde verbetering van de stroomkwaliteit te bereiken. Op dezelfde manier kan de tester voor weerstanden die worden gebruikt bij signaalconditionering de weerstandswaarde verifiëren en de nodige aanpassingen maken om een ​​nauwkeurige signaalverwerking te garanderen. Het kalibratieproces kan het verfijnen van de componentwaarden omvatten op basis van de specifieke prestatie-eisen van het systeem en de kenmerken van de aangesloten apparaten.
• Evaluatie van de impact op het algehele systeem: Het is van cruciaal belang om te beoordelen hoe de toegevoegde componenten de algehele werking van de DS3800DEPB en het grotere industriële besturingssysteem beïnvloeden. Het toevoegen van een condensator kan bijvoorbeeld het stroomverbruikprofiel van het bord veranderen, wat gevolgen kan hebben voor andere componenten die dezelfde stroomvoorziening delen of bepaalde energiebeheerfuncties kan activeren. Gebruikers moeten parameters zoals spanningsstabiliteit over verschillende delen van het circuit, signaalintegriteit van zowel analoge als digitale signalen en de prestaties van aangesloten actuatoren en sensoren monitoren en analyseren om ervoor te zorgen dat de aanpassing een positieve impact heeft en geen enkel effect introduceert. nieuwe problemen.

2. Afstelling van trimpotentiometers

Analoge signaalparameters aanpassen



• Kalibratie van spanningsniveau: In een temperatuurbewakingstoepassing waarbij een analoge temperatuursensor op de kaart is aangesloten, kan de trimpotentiometer worden aangepast om het spanningsbereik te kalibreren dat overeenkomt met verschillende temperatuurwaarden. Als het uitgangsspanningsbereik van de sensor moet worden aangepast om overeen te komen met het verwachte ingangsbereik van de analoog-naar-digitaal conversiekanalen (ADC) van de kaart, kan de trimpotentiometer worden gebruikt om de juiste spanningsoffset of versterking in te stellen. Dit zorgt ervoor dat de door het systeem verkregen temperatuurmetingen nauwkeurig en consistent zijn.
• Instelling signaaldrempel: In een besturingssysteem waarbij bepaalde acties worden geactiveerd op basis van analoge signaalniveaus, zoals het openen of sluiten van een klep wanneer een druksensor een specifieke drukdrempel bereikt, kan de trimpotentiometer worden gebruikt om die drempel nauwkeurig in te stellen. Door dit aan te passen kunnen gebruikers het exacte punt definiëren waarop het systeem reageert op veranderingen in het analoge ingangssignaal, waardoor aangepaste besturingslogica mogelijk wordt gemaakt op basis van de specifieke vereisten van het industriële proces.

Optimaliseren van digitale signaalkarakteristieken (in sommige gevallen)



• Aanpassing van logisch niveau voor compatibiliteit: In een systeem waarbij de DS3800DEPB moet communiceren met verschillende soorten digitale apparaten die enigszins variërende logische niveauvereisten hebben, kan de trimpotentiometer worden gebruikt om de uitgangsspanningsniveaus van digitale signalen van de kaart aan te passen. Dit zorgt voor een goede compatibiliteit en betrouwbare communicatie tussen het bord en de aangesloten digitale apparaten. Hoewel dit misschien niet de primaire functie van de trimpotentiometers is, biedt het in bepaalde integratiescenario's een extra niveau van aanpassing.

3. Communicatiemaatwerk

Protocolselectie en configuratie



• Aanpassing van Ethernet-protocollen: Afhankelijk van de netwerkinfrastructuur en de andere apparaten die aanwezig zijn in de industriële opstelling, kunnen gebruikers ervoor kiezen om specifieke Ethernet-gebaseerde protocollen op de DS3800DEPB in of uit te schakelen. Als de installatie bijvoorbeeld een combinatie van apparaten heeft die zowel TCP/IP als Modbus/TCP ondersteunen, kan de gebruiker het apparaat configureren om te communiceren via het meest geschikte protocol voor elke verbinding. Het IP-adres, het subnetmasker en de standaardgateway kunnen ook worden aangepast. In een grote industriële faciliteit met meerdere subnetten kan aan het apparaat een IP-adres worden toegewezen binnen het juiste subnet om een ​​naadloze communicatie met andere apparaten in dat netwerksegment te garanderen.
• Seriële protocolaanpassing: Voor seriële communicatie kunnen gebruikers kiezen tussen RS-232- en RS-485-protocollen op basis van de vereisten van de aangesloten apparaten. Als er oudere apparaten zijn die alleen via RS-232 communiceren, kan de DS3800DEPB worden geconfigureerd om dit protocol te gebruiken. De baudsnelheid, databits, stopbits en pariteitsinstellingen voor zowel RS-232 als RS-485 kunnen worden gewijzigd. Wanneer de gebruiker bijvoorbeeld verbinding maakt met een sensor die een specifieke baudsnelheid vereist voor nauwkeurige gegevensoverdracht, kan de gebruiker de juiste baudsnelheid instellen op de seriële interface van het apparaat om betrouwbare communicatie te garanderen.

Aanpassing van gegevensformaat en verzending



• Selectieve gegevensoverdracht: gebruikers kunnen definiëren welke specifieke gegevensvelden tijdens de communicatie worden verzonden of ontvangen. In een elektriciteitscentrale waar talloze sensoren gegevens verzamelen over verschillende turbineparameters, kan de gebruiker de DS3800DEPB zo configureren dat alleen de meest kritische gegevens, zoals turbinesnelheid, uitlaatgastemperatuur en brandstofdebiet, op specifieke tijdstippen naar het centrale monitoringsysteem worden verzonden. intervallen. Dit vermindert het netwerkverkeer en levert nog steeds essentiële informatie voor effectieve monitoring en besluitvorming.
• Frequentie van gegevensoverdracht aanpassen: De frequentie van de gegevensoverdracht kan worden aangepast op basis van de snelheid waarmee de gegevens veranderen en de monitoringvereisten. In een relatief stabiel stroomopwekkingsproces waarbij sommige parameters, zoals de temperatuur van de turbinelagers, langzaam veranderen, kan het apparaat bijvoorbeeld worden ingesteld om minder vaak updates te verzenden, misschien elke 10 minuten. In een situatie waarin snelle veranderingen nauwlettend moeten worden gevolgd, zoals de verbrandingsomstandigheden in de turbine, kan het apparaat daarentegen worden geconfigureerd om gegevens met een zeer hoge frequentie te verzenden, bijvoorbeeld meerdere keren per seconde.
• Gegevenscodering en opmaak: Het apparaat kan worden geprogrammeerd om gegevens in een specifiek formaat te verpakken dat compatibel is met het ontvangende systeem. Gegevens kunnen bijvoorbeeld worden geformatteerd als JSON (JavaScript Object Notation) of XML (Extensible Markup Language), afhankelijk van de vereisten van de software die wordt gebruikt voor gegevensanalyse, opslag of visualisatie in het industriële netwerk. Dit zorgt voor een naadloze integratie en eenvoudige verwerking van de gegevens door andere systemen in het netwerk.

4. Aanpassing van invoer/uitvoer (I/O).

Digitale I/O-aanpassing



• Aanpassing ingangsspanningsdrempel: De ingangsspanningsdrempels voor digitale ingangspoorten kunnen worden aangepast aan de uitgangskarakteristieken van verschillende typen digitale sensoren. In een industriële automatiseringsopstelling met een verscheidenheid aan naderingssensoren met verschillende spanningsniveaus om de aan- of afwezigheid van een object aan te geven, kan de gebruiker de ingangsdrempels op de DS3800DEPB configureren om de signalen van elke sensor nauwkeurig te detecteren. Als een bepaalde sensor bijvoorbeeld een logisch hoog signaal afgeeft met een spanning die iets lager is dan de standaarddrempel, kan de drempel worden verlaagd om een ​​goede herkenning van de sensoruitvoer te garanderen.
• Uitgangsspanning en stroomniveauwijziging: De uitgangsspanning en stroomniveaus van digitale uitgangspoorten kunnen worden aangepast om specifieke belastingsapparaten effectiever aan te sturen. Als een motor een hogere startstroom nodig heeft dan de standaarduitgang van het apparaat kan leveren, kan de stroomlimiet worden verhoogd (binnen de mogelijkheden van het apparaat) door de relevante instellingen aan te passen. Op dezelfde manier, als een indicatielampje een ander spanningsniveau nodig heeft voor een goede verlichting, kan de uitgangsspanning dienovereenkomstig worden aangepast om ervoor te zorgen dat deze naar behoren functioneert.
• Functie Herbestemming van digitale I/O-poorten: De functionaliteit van digitale I/O-poorten kan opnieuw worden gebruikt op basis van de toepassingsvereisten. Een digitale ingangspoort die oorspronkelijk bedoeld was om een ​​schakelaar te bewaken, kan bijvoorbeeld worden geconfigureerd om een ​​gepulseerd signaal van een ander apparaat te ontvangen voor een specifieke timing- of telfunctie. Of een digitale uitgangspoort die werd gebruikt om een ​​kleine motor aan te sturen, kan worden ingesteld om een ​​relais voor een ander elektrisch circuit aan te sturen, afhankelijk van de veranderende behoeften van het industriële proces.

Analoge I/O-aanpassing



• Ingangssignaalbereik aanpassen: Het spannings- of stroombereik voor analoge ingangskanalen kan worden ingesteld op basis van het uitgangsbereik van de aangesloten sensoren. In een temperatuurbewakingstoepassing waarbij een op maat ontworpen temperatuursensor een uitgangsspanningsbereik heeft dat afwijkt van de standaard -10V tot +10V, kan het analoge ingangsbereik op de DS3800DEPB worden aangepast aan de uitvoer van die specifieke sensor. Dit maakt een nauwkeurige conversie van het sensorsignaal naar een digitale waarde voor verwerking mogelijk.
• Resolutie maatwerk: De resolutie van de analoge ingangskanalen kan worden aangepast om de behoefte aan precisie en gegevensverwerking in evenwicht te brengen. In een proces waarbij extreem nauwkeurige metingen niet essentieel zijn, maar een hogere bemonsteringssnelheid de voorkeur verdient om snelle veranderingen vast te leggen, kan de resolutie worden verlaagd om verwerkingsbronnen vrij te maken en de bemonsteringsfrequentie te verhogen. Omgekeerd kan in een situatie waarin nauwkeurige metingen cruciaal zijn (zoals in een farmaceutisch formuleringsproces), de resolutie worden verhoogd om meer gedetailleerde gegevens te verkrijgen.
• Uitgangssignaalbereik en nauwkeurigheid Kalibratie: Het uitgangssignaalbereik en de nauwkeurigheid van de analoge uitgangskanalen kunnen worden gekalibreerd en aangepast voor specifieke actuatoren. Als een klepactuator bijvoorbeeld een zeer nauwkeurig stuursignaal binnen een smal spanningsbereik nodig heeft om een ​​nauwkeurige positionering te bereiken, kunnen het analoge uitgangsbereik en de nauwkeurigheidsinstellingen van het apparaat nauwkeurig worden afgestemd om aan deze vereisten te voldoen. Dit zorgt ervoor dat de actuator reageert zoals verwacht en maakt nauwkeurige controle van industriële processen mogelijk.



Ondersteuning en services:DS3800DEPB

Ons technische ondersteuningsteam staat klaar om u te helpen met eventuele vragen of opmerkingen over ons andere product. Wij bieden een scala aan ondersteunende diensten, waaronder:

• Telefonische ondersteuning tijdens kantooruren
• E-mailondersteuning 24/7
• Online kennisbank met artikelen en veelgestelde vragen
• Productdocumentatie en gebruikershandleidingen
• Probleemoplossing en diagnose op afstand

Naast onze technische ondersteuningsdiensten bieden we ook producttraining en adviesdiensten aan om u te helpen het meeste uit uw Andere product te halen. Ons team van experts kan op maat gemaakte trainingsprogramma's en adviesdiensten bieden die zijn afgestemd op uw specifieke behoeften en zakelijke doelstellingen.
