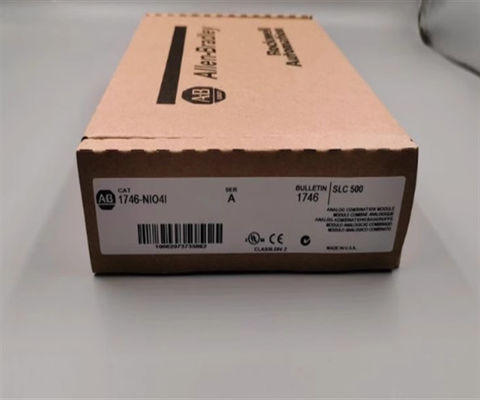

Allen-Bradley 1746-NIO4I SLC 500 Analoogmodule 2-invoer 2-stroomuitvoer

Beschrijving van1746-NIO4I

De 1746-NIO4I is een SLC 500 Four Channel Analog I/O module van Allen-Bradley.Het heeft 2 differentiële spannings- of stroominvoerpunten en 2 stroomuitgangen met een totale achtervlakstroomopname van 55mA bij 5 Volt en 14 5mA bij 24 VoltDe punten hebben een gemeenschappelijke modusspanning van -20 tot 20 Volt met een gemeenschappelijk afwijzingssignaal van 105 dB bij 60 Hertz en een normaal afwijzingssignaal van 55 dB bij 60 Hertz.De 1746-NIO4I maakt gebruik van de Sigma-Delta ADC converter met een converter resolutie van 16 bitsDe normale invoerstroom varieert tussen -20 en +20 mA met een stroomimpedantie van 250 Ohm en een resolutie van 1,22 A per LSB.De 1746-NIO4I heeft een algemene nauwkeurigheid van +/-00,642% bij 0 tot 60 graden Celsius met een driftnauwkeurigheid van +79 ppm/5 graden Celsius en maximale winst- en driftfouten van +/- 0,556% en +/- 67 ppm/graden Celsius.De 1746-NIO4I heeft ook een inschakelingspanning van -10 tot 10 Volt DC en een spanningsimpedantie van 760 KOhms bij een resolutie van 305 microVolts per Least Significant Bit (LSB)Het heeft ook een nauwkeurigheid van +/- 0,504% en een driftnauwkeurigheid en -fout van +/- 63 ppm/graden Celsius en +/- 57 ppm/graden Celsius.De 1746-NIO4I biedt overspanning bij 220 volt wisselstroom (RMS) of 220 volt gelijkstroom (continuïte)De huidige uitgangen hebben een laadbereik van 0 tot 500 mA met een normaal bereik van 0 tot 20 mA en een overbandcapaciteit van 5% bij 2,56348 microA per LSB-signaalresolutie.De 1746-NIO4I heeft ook een algemene nauwkeurigheid van ±0.541% met een driftnauwkeurigheid van ±70 ppm/graden Celsius en een winst- en verschuivingsfout van ±0,516% en +/-12 LSB.De gehele module heeft een 500 Volt geteste isolatie tussen velden in de bedrading-to-backplane isolatie en het heeft een totale update tijd van 512 microSeconds voor alle kanalenDe bedrijfstemperatuur van de 1746-NIO4I's varieert tussen 0 en 60 graden Celsius bij een relatieve luchtvochtigheid van 5 tot 95% zonder condensatie.

De 1746-NIO4I is een analoge combinatiemodule met twee (2) spannings- of stroomdifferentiële, niet-geïsoleerde invoerkanalen en twee (2) spanningsuitvoerkanalen.Deze module is een enkele slot module die de input en output mogelijkheden combineert

Deze combinatiemodule is compatibel met vaste of modulaire SLC 500-hardware. Installeer deze module op elk slot in het hoofdchassis, behalve slot 0 waar de controller is gemonteerd.Het kan ook worden geïnstalleerd in uitbreidingsmodules of externe I/O-stationsIndien deze module in Remote I/O-stations wordt gebruikt, mag deze niet in slot 0 worden geïnstalleerd; de genoemde slot is gereserveerd voor communicatieadapters zoals Remote I/O (RIO),Data Highway Plus (DH+) en Ethernet-communicatieadapters.

Deze module draagt bij aan het besparen van de ruimte van het paneel en het maximaliseren van de beschikbare slots van elk SLC 500 rack.deze module kan strategisch worden geïnstalleerd voor een goede IO-segmentatie.

De modules Strominvoerbereik is -20 tot +20 mA met maximaal toelaatbare nominale waarden van -30 tot +30 mA. Voor Spanningsinvoer is het toelaatbare invoerbereik -10 tot +10 V dc - 1 LSB.Stroominvoer wordt omgezet in -16De omzetresolutie van de ingangsdelen is 16 bit met een herhaalbaarheid van +/- 1 LSB.De resolutie van de omzetter is 14 bit met niet-lineariteit 00,05 procent.

De Allen-Bradley 1746-NIO4I is een SLC 500 analoge combinatiemodule.Deze module wordt gebruikt met SLC 500 vaste of modulaire hardware.
