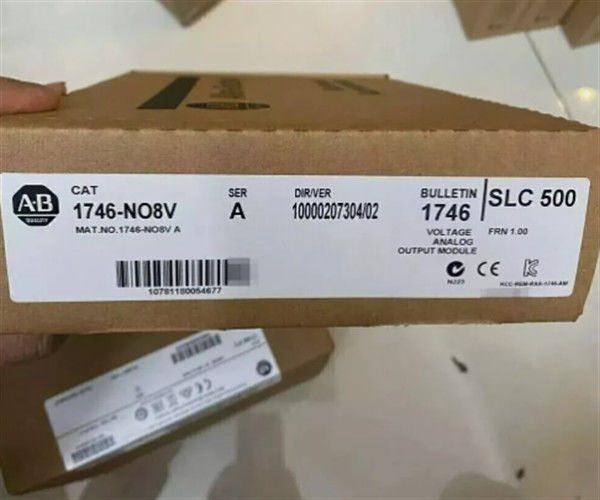

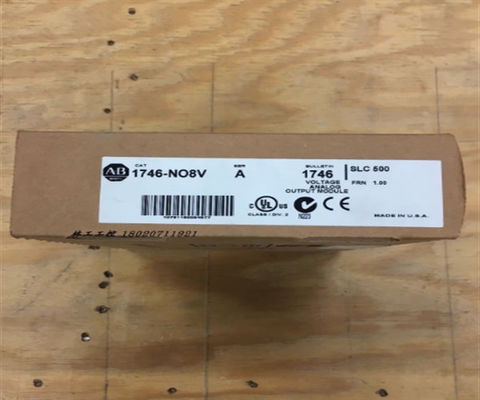

1746-NO8V Allen-Bradley 1746 Analog Output Module Onderdeelnummer 1746-NO8V Temperatuur -20...55 °C -4...131 °F

Beschrijving van 1746-NO8V

De Allen-Bradley 1746-NO8V is een analoge uitgangsmodule die compatibel is voor gebruik met SLC 500-controllers.Deze module wordt ideaal gebruikt voor het bedienen van modulatieapparaten zoals kleppen, dempers, VFD's (Variable Frequency Drives), Louvers en andere apparaten die met analoge signalen werken.

De 1746-NO8V heeft acht (8) uitgangskanalen met een resolutie van 16 bits of 320 μV/telling.767 en wordt geleverd met een ingebouwd R-2R Ladder Network als de Digital to Analog (DAC) conversie methodeHet heeft een outputstaprespons van 1 ms of 0 tot 95% van de volledige schaal met een individuele kanaalupdatetijd van 5 ms om alle 8 kanalen voor klasse 1 en 10 ms voor klasse 2 te updaten.

De 1746-NO8V heeft een algemene nauwkeurigheid van 0,1% van de volle schaal bij 25 °C en 0,2% van de volle schaal bij 60 °C met een maximale algemene nauwkeurigheid van ±33 ppm/°C van de volle schaal.met een laadbereik van 1 K ohm of meer en een laadstroom van 10 mA (maximaal).

Specifieke nominale uitgangsspanningen van de 1746-NO8V zijn -10 tot +10VDC; -10.25 tot +10.25VDC; 0 tot 10VDC; 0 tot 5VDC en 1 tot 5VDC.Voor elk kanaal zijn Scaled engineering units configurable, Scaled for PID, Proportional counts, 1746-NO4-formaat en door de gebruiker gedefinieerde schaal, terwijl de optionele uitgangsgegevensparameters door de gebruiker gedefinieerde schaallimieten, uitgangsclampinglimiet, uitgangswaarschuwingslimieten zijn,Rampfrequentie/grens, Vooraf ingestelde foutwaarde, Uitvoergedrag onder fouttoestand (reset, hold, preset), Alarmvergrendeling en Reset vergrendelde alarmen.

De 1746-NO8V heeft een totale achtergrondvermogen van 5,6 W en een voor de gebruiker optionele gelijkstroomstroombron met een vermogen van 24 V gelijkstroom.25V gelijkstroom en maakt gebruik van een R-2R Ladder Digital-to-Analog Converter met een kanaalresolutie van 16 bits (320μV/telling)De 1746-NO8V heeft een responstijd van 1 ms en gebruikt ongeveer 5 ms om de signalen op alle 8 kanalen bij te werken.Het belastingsbereik van de 1746-NO8V­uitgangen kan hoger zijn dan 1 KΩ en de maximale belastingsstroom op de uitgangen is 10 mA.De 1746-NO8V heeft een uitgangsimpedantie van minder dan 1 ‰ en een overbereikingscapaciteit van 2,5% (± 10,25 V).15% met een OFFSET-afdrijffout van ±0.53 LSB/°C. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusHet heeft een temperatuurbereik van 0-60°C bij een relatieve luchtvochtigheid van 5-95% zonder condensatie en is CUL en CE-gecertificeerd voor gebruik in Class I, Division 2 Hazardous Locations.De 1746-NO8V heeft een operationele schok van 30G en een trilling van 5G bij 10-500Hz.

De Allen-Bradley 1746-NO8V is een SLC 500 analoge uitgangsmodule. Deze module heeft acht (8) enkel eindende analoge uitgangskanalen die een uitgangsspanningsbereik van ±10.25V dc leveren.320 μV/telling resolutie met een algemene nauwkeurigheid van 00,1% van de volle schaal bij 25°C en 0,2% van de volle schaal bij 60°C.
