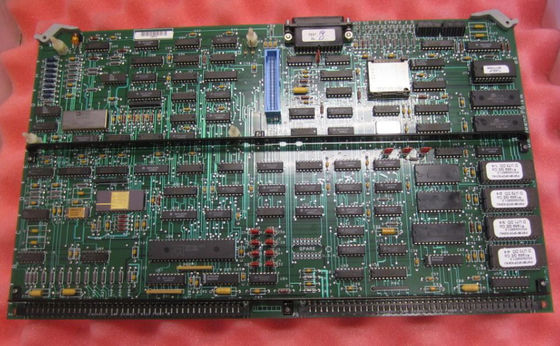

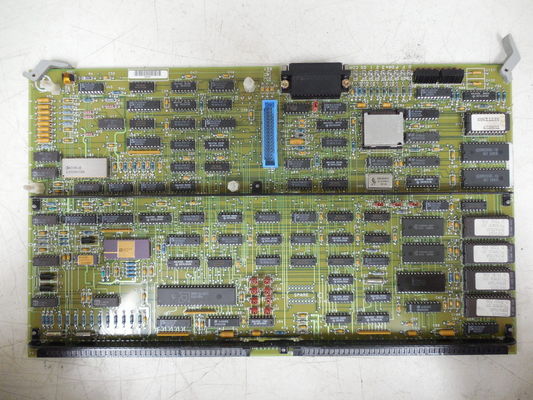

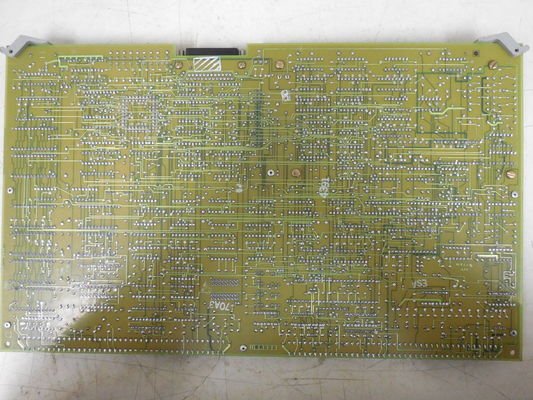

General Electric DS3800HFPG Hulpinterfacepaneel voor industriële

Productbeschrijving:DS3800HFPG

• Connectoren en toegangspunten: De DS3800HFPG is uitgerust met verschillende opvallende connectoren die essentieel zijn voor de integratie ervan in industriële systemen. Een van de belangrijkste connectoren is de 34-pins connector, die gemakkelijk toegankelijk is vanaf de voorkant van het bord. Deze connector dient als primaire interface voor het tot stand brengen van elektrische verbindingen met andere componenten in het systeem, waardoor de overdracht van stroom, signalen en gegevens mogelijk is. Bovendien is het bord voorzien van een 40-pins connector, die waarschijnlijk specifieke pintoewijzingen heeft voor verschillende functies, zoals de interface met extra randapparatuur of andere besturingsmodules. Er zijn ook testpunten strategisch op het bord geplaatst, die waardevol zijn voor technici tijdens de test- en debugging-processen. Deze testpunten bieden toegang tot verschillende elektrische signalen binnen het bord, waardoor technici spanningen kunnen meten, de signaalintegriteit kunnen controleren en mogelijke problemen kunnen diagnosticeren.
• Mechanische componenten: Het bord bevat specifieke mechanische elementen om een ​​goede installatie en functionaliteit te garanderen. Het beschikt over bevestigingsbeugels die zijn ontworpen om de kaart stevig op zijn plaats te houden in de schijfbehuizing. Dit helpt elke beweging of verkeerde uitlijning te voorkomen die mogelijk de elektrische verbindingen of de algehele prestaties van het bord zou kunnen beïnvloeden. Een ander belangrijk onderdeel is een transistor-naar-transistorlogica-apparaat (TTL). Dit TTL-apparaat fungeert als interfacelogica tussen verschillende geïntegreerde schakelingen op het bord. Het speelt een cruciale rol bij het garanderen dat de signalen die tussen verschillende componenten worden uitgewisseld het juiste formaat en spanningsniveau hebben, waardoor naadloze communicatie en een goede werking van de interne circuits worden vergemakkelijkt.

Interne componenten en hun functies

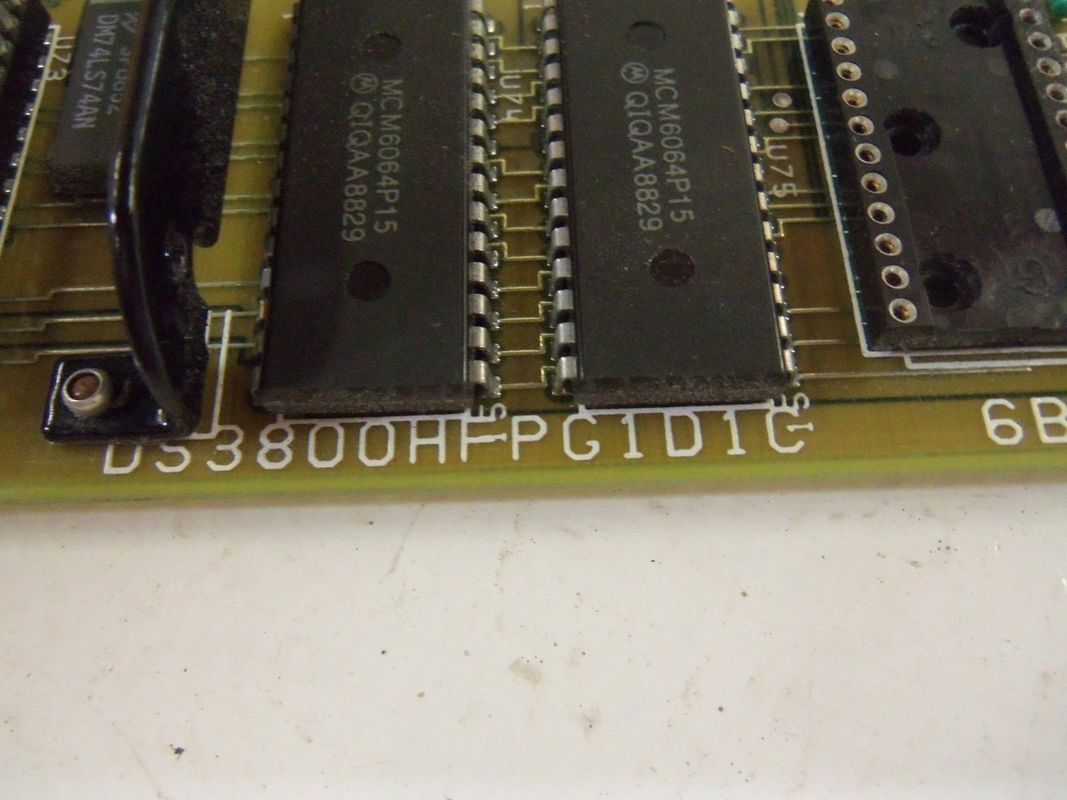

• Microprocessor- en EPROM-modules: De kern van de functionaliteit van de DS3800HFPG wordt gevormd door de microprocessor. Deze microprocessor is een geavanceerd onderdeel dat dient als het "brein" van het bord en verantwoordelijk is voor het uitvoeren van een breed scala aan taken. Het interpreteert en verwerkt inkomende signalen van externe sensoren en andere aangesloten apparaten, neemt beslissingen op basis van vooraf gedefinieerde algoritmen en genereert passende uitgangssignalen om actuatoren of andere componenten in het industriële systeem te besturen. De microprocessor vertrouwt op instructies die zijn opgeslagen in meerdere Erasable Programmable Read-Only Memory (EPROM)-modules. Deze EPROM's bevatten de firmware en programmeercode die bepalen hoe het bord werkt. De firmware wordt doorgaans door de fabriek geleverd en omvat een reeks voorgeprogrammeerde instructies waarmee het bord algemene functies en bewerkingen kan uitvoeren. De mogelijkheid om de EPROM's te herprogrammeren maakt echter ook maatwerk en aanpassing aan specifieke toepassingsvereisten mogelijk, aangezien ingenieurs de code kunnen wijzigen of bijwerken om unieke besturingsstrategieën te implementeren of veranderingen in het industriële proces op te vangen.

Operationele principes en signaalstroom

• Signaalontvangst en -verwerking: Het bord is ontworpen om een ​​breed scala aan ingangssignalen te verwerken. Analoge signalen van sensoren die parameters zoals temperatuur, druk of snelheid meten, worden ontvangen via speciale analoge ingangskanalen. Deze signalen worden vervolgens geconditioneerd en omgezet in digitale waarden met behulp van ingebouwde analoog-naar-digitaal conversie (ADC) circuits. Digitale signalen van apparaten zoals schakelaars, encoders of andere digitale sensoren worden ontvangen via digitale ingangskanalen. Zodra deze signalen in digitale vorm zijn, analyseert de microprocessor ze op basis van de geprogrammeerde besturingslogica. Dit omvat het vergelijken van de ontvangen waarden met vooraf gedefinieerde drempels, het uitvoeren van berekeningen en het bepalen van de juiste acties die moeten worden ondernomen.
• Controlesignaalgeneratie en -uitvoer: Op basis van de analyse van de ingangssignalen genereert de microprocessor besturingssignalen die via de uitgangskanalen van de kaart worden verzonden. Voor componenten die analoge besturing vereisen, zoals frequentieregelaars of actuatoren met analoge ingangsinterfaces, produceren de analoge uitgangskanalen van de kaart signalen met specifieke spannings- of stroomniveaus. Deze analoge stuursignalen kunnen de werking van de aangesloten apparaten nauwkeurig regelen, bijvoorbeeld het instellen van de snelheid van een motor of de stand van een klep. Digitale uitgangskanalen worden gebruikt om binaire opdrachten naar apparaten zoals relais, magneetkleppen of digitale displays te sturen. Hierdoor zijn acties mogelijk zoals het in- of uitschakelen van elektrische circuits, het activeren van specifieke functies in het systeem of het weergeven van statusinformatie.

Kenmerken:DS3800HFPG

• Analoge en digitale ingangen:
  • Het bord is uitgerust met een aanzienlijk aantal analoge ingangskanalen, die doorgaans meerdere soorten analoge signalen kunnen verwerken. Dit kunnen spanningssignalen zijn binnen het gebruikelijke industriële bereik, zoals 0 - 10 VDC of 0 - 5 VDC, maar ook stroomsignalen zoals de standaard 4 - 20 mA die door veel sensoren wordt gebruikt. Hierdoor kan het worden gekoppeld aan een grote verscheidenheid aan sensoren die parameters zoals temperatuur, druk, debiet en meer meten. Het kan bijvoorbeeld de uitgangsspanning van een temperatuursensor ontvangen om de temperatuur van een kritisch onderdeel in een industrieel proces te bewaken, of het stroomsignaal van een debietmeter om de stroming van een vloeistof te meten.
  • Het beschikt ook over talrijke digitale ingangskanalen die binaire digitale signalen kunnen accepteren van apparaten zoals eindschakelaars, digitale encoders en statusindicatoren. Met deze digitale ingangen kan het bord informatie verzamelen over de positie, status of rotatiesnelheid van mechanische componenten in het systeem. Een digitale encoder die op een motoras is aangesloten, kan via deze digitale ingangskanalen bijvoorbeeld signalen naar de DS3800HFPG sturen om realtime informatie te geven over het toerental en de positie van de motor.
• Analoge en digitale uitgangen:
  • Aan de uitgangszijde biedt de DS3800HFPG een reeks analoge uitgangskanalen. Deze kanalen kunnen analoge stuursignalen genereren met een specifiek spannings- of stroombereik, meestal in het bereik van 0 - 10 VDC of 0 - 20 mA. Dit maakt nauwkeurige bediening mogelijk van actuatoren zoals aandrijvingen met variabele snelheid, klepstandstellers of andere componenten die een analoge ingang vereisen voor een nauwkeurige werking. Het kan bijvoorbeeld een variabel spanningssignaal naar een motorsnelheidsregelaar sturen om de snelheid van een motor aan te passen op basis van de vereisten van het industriële proces.
  • Er zijn ook meerdere digitale uitgangskanalen beschikbaar. Deze worden gebruikt om digitale opdrachten naar relais, magneetkleppen, digitale displays of andere digitale apparaten te sturen. De digitale uitgangskanalen kunnen elektrische circuits in- of uitschakelen, specifieke functies in het systeem activeren of statusinformatie weergeven. Een digitale uitgang kan bijvoorbeeld worden gebruikt om een ​​magneetklep aan te sturen die de stroom van een vloeistof in een pijpleiding regelt of om een ​​indicatielampje aan te zetten om de operationele status van een bepaald onderdeel aan te geven.

• Hoogwaardige verwerking en controle

• Krachtige microprocessor:
  • Het bord wordt aangedreven door een krachtige microprocessor die is ontworpen om complexe besturingsalgoritmen te verwerken en meerdere invoer- en uitvoersignalen tegelijkertijd te beheren. De architectuur en kloksnelheid van de microprocessor zijn geoptimaliseerd voor real-time besturingstoepassingen, waardoor deze snel binnenkomende gegevens van sensoren kan verwerken, de nodige berekeningen kan uitvoeren op basis van de geprogrammeerde besturingslogica en tijdig besturingssignalen naar actuatoren kan sturen. In een systeem waar bijvoorbeeld snelle aanpassingen aan het motortoerental nodig zijn op basis van veranderende belastingsomstandigheden, kan de microprocessor de relevante sensoringangen analyseren en de uitgangssignalen onmiddellijk aanpassen om een ​​stabiele werking te behouden.
  • Het heeft ingebouwde functies voor efficiënte gegevensverwerking, zoals het bufferen van binnenkomende gegevens van de sensoren voordat de gegevensstroom tussen verschillende componenten van het bord wordt verwerkt en beheerd. Dit helpt bij het coördineren van de data-acquisitiesnelheid met de verwerkingssnelheid en zorgt ervoor dat er tijdens de werking geen gegevens verloren gaan of beschadigd raken. Bovendien kan het gegevens prioriteren op basis van het belang en de urgentie ervan. Kritische sensormetingen die van invloed kunnen zijn op de veiligheid of prestaties van het gecontroleerde systeem, zoals temperatuur- of drukwaarden die een gevaarlijk niveau naderen, krijgen bijvoorbeeld een hogere prioriteit en worden onmiddellijk verwerkt.
• Programmeerbare besturingslogica:
  • De DS3800HFPG maakt uitgebreide aanpassing van de besturingslogica mogelijk via softwareprogrammering. Ingenieurs kunnen de besturingsalgoritmen afstemmen op specifieke toepassingsvereisten, zoals het aanpassen van de snelheids-koppelkarakteristieken van een motor voor een bepaald industrieel proces, het implementeren van specifieke volgorden voor actuatoren in een geautomatiseerde productielijn, of het optimaliseren van de besturingsstrategie voor een systeem op basis van zijn unieke bedrijfsomstandigheden. Deze programmeerbaarheid maakt het bord zeer aanpasbaar aan verschillende soorten toepassingen, of het nu gaat om productie, energie, transport of andere industriële sectoren.
  • De besturingslogica kan indien nodig worden bijgewerkt of aangepast, hetzij door de ingebouwde EPROM-modules (Erasable Programmable Read-Only Memory) te herprogrammeren of via andere softwaregebaseerde middelen. Deze flexibiliteit zorgt ervoor dat het bestuur kan evolueren met de veranderende behoeften van het industriële systeem waarvan het deel uitmaakt, en zich in de loop van de tijd kan aanpassen aan nieuwe processen of vereisten.

• Meerdere communicatie-interfaces

• RS232-interface:
  • Het bord beschikt over een RS232-communicatie-interface, die handig is voor point-to-point-communicatie over korte afstanden. Het kan standaard baudsnelheden ondersteunen zoals 9600, 19200, 38400 bits per seconde (bps), en kan vaak oplopen tot hogere snelheden zoals 115200 bps, afhankelijk van de specifieke implementatie. De RS232-interface wordt vaak gebruikt voor aansluiting op lokale diagnosetools, operatorinterfaces of andere apparaten die directe en relatief eenvoudige communicatie met de DS3800HFPG vereisen. Technici kunnen bijvoorbeeld een RS232-verbinding gebruiken om toegang te krijgen tot de diagnostische informatie van het bord of om de instellingen ervan te configureren met behulp van een speciale softwaretool op een laptop of handheld-apparaat in de buurt.
• RS485-interface:
  • Naast RS232 beschikt de DS3800HFPG ook over een RS485-interface. RS485 maakt multi-drop-communicatie over langere afstanden mogelijk en ondersteunt meerdere apparaten die op dezelfde bus zijn aangesloten. Het wordt vaak gebruikt voor integratie met andere besturingskaarten, sensoren of actuatoren die verspreid zijn over een industrieel gebied. Dankzij de mogelijkheid om hogere baudsnelheden te verwerken en meerdere knooppunten te ondersteunen, maakt RS485 het mogelijk een netwerk van apparaten op te bouwen die met elkaar en met de DS3800HFPG kunnen communiceren. Dit is vooral waardevol in grote industriële installaties waar veel componenten gegevens moeten uitwisselen en op een gecoördineerde manier moeten worden bestuurd. In een fabriek met meerdere motoraandrijvingen en sensoren verspreid over verschillende gebieden kan de RS485-interface bijvoorbeeld worden gebruikt om een ​​communicatienetwerk te creëren dat gecentraliseerde controle en monitoring van al deze componenten mogelijk maakt.
• Ethernet-interface:
  • De Ethernet-interface op het bord biedt snelle netwerkcommunicatiemogelijkheden. Hiermee kan de DS3800HFPG verbinding maken met lokale netwerken (LAN's) of bedrijfsnetwerken, waardoor bewaking en controle op afstand van de aangesloten systemen mogelijk wordt. Met Ethernet kunnen realtime gegevens zoals sensormetingen, besturingsstatusinformatie en alarmberichten over lange afstanden worden verzonden en toegankelijk zijn vanuit een centrale controlekamer of zelfs vanaf externe locaties. Deze functie is van cruciaal belang voor toepassingen waarbij operators of technici de werking van apparatuur op afstand moeten monitoren en beheren, waardoor de efficiëntie wordt verbeterd en proactief onderhoud mogelijk wordt gemaakt. In een elektriciteitscentrale met meerdere turbines en bijbehorende apparatuur kan de Ethernet-interface bijvoorbeeld worden gebruikt om op afstand de prestaties van elke turbine te monitoren en besturingsopdrachten te verzenden vanaf een centraal controlestation om de werking ervan indien nodig aan te passen.

• Robuust en flexibel ontwerp

• Modulair connectorsysteem:
  • De DS3800HFPG maakt gebruik van een modulair connectorsysteem om te communiceren met de drive of andere componenten in het industriële systeem. Dit modulaire ontwerp maakt het eenvoudig om de kaart te installeren, verwijderen en vervangen, waardoor onderhouds- en upgradeprocessen worden vereenvoudigd. Als de kaart bijvoorbeeld moet worden vervangen vanwege een storing of om te upgraden naar een nieuwere versie met verbeterde functies, zorgen de modulaire connectoren voor een snelle en eenvoudige ontkoppeling en heraansluiting zonder de noodzaak van uitgebreide herbedrading of herconfiguratie van het systeem.
  • De modulaire connectoren bieden ook flexibiliteit op het gebied van systeemuitbreiding en maatwerk. Nieuwe modules of componenten kunnen aan het systeem worden toegevoegd door ze eenvoudigweg aan te sluiten via de juiste connectoren, waardoor gebruikers het systeem kunnen aanpassen aan veranderende eisen of in de loop van de tijd extra functionaliteit kunnen integreren.
• Compatibiliteit met GE-ecosysteem:
  • Het bord is ontworpen om compatibel te zijn met andere GE-producten en -systemen, wat een aanzienlijk voordeel is in industriële omgevingen waar vaak een uniforme en geïntegreerde besturingsoplossing gewenst is. Het kan naadloos samenwerken met de aandrijvingen, motoren, sensoren en andere besturingscomponenten van GE, waardoor uitgebreide en samenhangende industriële besturingssystemen kunnen worden gecreëerd. Het kan bijvoorbeeld worden gecombineerd met GE-motoren voor nauwkeurige controle van hun snelheid en koppel, en worden geïntegreerd met GE-sensoren om nauwkeurige gegevens te verzamelen over de werkomgeving en de systeemstatus. Deze compatibiliteit vereenvoudigt het systeemontwerp, de installatie en het onderhoud, omdat alle componenten zijn ontworpen om effectief samen te werken.

• Aanpassingsvermogen aan het milieu

• Groot temperatuurbereik:
  • De DS3800HFPG is ontworpen om betrouwbaar te werken binnen een breed temperatuurbereik, doorgaans van -20°C tot +60°C. Deze brede temperatuurtolerantie maakt het mogelijk om te functioneren in diverse industriële omgevingen, van koude buitenlocaties zoals windmolenparken of elektriciteitssubstations in koudere klimaten tot warme en vochtige productiefaciliteiten of procesinstallaties. De componenten en materialen die in de constructie worden gebruikt, zijn zorgvuldig geselecteerd om hun elektrische en mechanische eigenschappen binnen dit temperatuurbereik te behouden, waardoor consistente prestaties worden gegarandeerd zonder significante verslechtering als gevolg van temperatuurschommelingen.
• Weerstand tegen omgevingsfactoren:
  • Het is ontworpen om andere omgevingsfactoren te weerstaan ​​die vaak voorkomen in industriële omgevingen. De behuizing en interne componenten van het bord zijn beschermd tegen stof, vocht en elektromagnetische interferentie. Het heeft bijvoorbeeld een goede afdichting en afscherming om het binnendringen van stof te voorkomen dat kortsluiting zou kunnen veroorzaken of de prestaties van de elektrische componenten zou kunnen beïnvloeden. Het omvat ook maatregelen om de impact van elektromagnetische velden van apparatuur in de buurt te minimaliseren, waardoor een stabiele signaalverwerking en communicatie wordt gegarandeerd. Bovendien is het bestand tegen trillingen en mechanische schokken die kunnen optreden in industriële omgevingen, waardoor het geschikt is voor toepassingen waarbij de apparatuur onderhevig kan zijn aan beweging of ruwe behandeling.

• Diagnostische en monitoringmogelijkheden

• Testen en diagnose aan boord:
  • Het bord is uitgerust met ingebouwde testpunten en diagnostische functies die probleemoplossing en onderhoud vergemakkelijken. De testpunten bieden technici directe toegang tot de belangrijkste elektrische signalen binnen het bord, waardoor ze spanningen kunnen meten, de signaalintegriteit kunnen controleren en potentiële problemen kunnen identificeren. Bovendien beschikt de kaart mogelijk over diagnostische software of firmwareroutines die fouten kunnen detecteren en rapporteren, zoals communicatiefouten, sensorstoringen of problemen met interne componenten. Deze ingebouwde diagnostische mogelijkheid helpt om snel problemen te identificeren en de downtime in industriële systemen te verminderen.
• Statusbewaking en rapportage:
  • De DS3800HFPG kan continu de status bewaken van de aangesloten apparaten en het industriële proces dat hij bestuurt. Het kan gegevens verzamelen over parameters zoals motorsnelheid, actuatorpositie, sensormetingen en meer, en deze informatie rapporteren aan besturingssystemen of operatorinterfaces op een hoger niveau. Hierdoor kunnen operators en technici de prestaties van het systeem volgen, eventuele abnormale omstandigheden detecteren en tijdig passende maatregelen nemen. Als het toerental van een motor bijvoorbeeld begint af te wijken van de ingestelde waarde of als een sensormeting een mogelijk probleem aangeeft, kan de kaart een alarm- of waarschuwingsbericht genereren dat aan het relevante personeel wordt doorgegeven voor verder onderzoek en corrigerende maatregelen.

Technische parameters: DS3800HFPG

Elektrische kenmerken

• Voeding: De kaart werkt doorgaans op een specifiek spanningsbereik, dat vaak in het bereik van [X] volt DC ligt, met een tolerantie van ±[X] volt om een ​​stabiele werking onder normale industriële stroomvoorzieningsomstandigheden te garanderen.
• Huidig ​​verbruik: De normale bedrijfsstroom bedraagt ​​ongeveer [X] ampère, en de maximale stroom tijdens piekbedrijf bedraagt ​​niet meer dan [X] ampère, wat helpt bij het bepalen van de stroomvoorzieningscapaciteit en de beveiligingsvereisten.

Processor en geheugen

• Microprocessor: Het is uitgerust met een [specifiek model] microprocessor, die een klokfrequentie heeft van [X] MHz, waardoor snelle gegevensverwerking en instructie-uitvoering mogelijk is om te voldoen aan de realtime besturingsvereisten van het aandrijfsysteem.
• Geheugen: Het bevat meerdere wisbare programmeerbare alleen-lezen (EPROM) modules met een totale opslagcapaciteit van [X] kilobytes, die worden gebruikt om firmware en programmeercode op te slaan.

Connectoren

• 34-pins connector: Gelegen aan de voorkant van het bord en wordt gebruikt om verbinding te maken met andere apparaten of subsystemen in het aandrijfsysteem, waarbij elke pin een specifieke functiedefinitie heeft, zoals het verzenden van besturingssignalen, sensorsignalen en stroomvoorziening.
• 40-polige connector: Aangebracht op het oppervlak van het bord en biedt extra verbindingsinterfaces voor het uitbreiden van de functionaliteit van het bord of voor aansluiting op externe bewakings- en diagnoseapparatuur

Toepassingen: DS3800HFPG

• • In autofabrieken wordt de DS3800HFPG gebruikt om nauwkeurig de motoren aan te sturen die transportbanden, robotarmen en andere mechanische componenten aandrijven. Bij transportbanden past het de snelheid en beweging aan op basis van de productievolgorde en de aanwezigheid van door sensoren gedetecteerde auto-onderdelen. Bij robotarmen bestuurt het de motoren in de gewrichten om nauwkeurige positionering en beweging mogelijk te maken voor taken als lassen, schilderen en assembleren. Dit zorgt voor een soepele en efficiënte stroom van het productieproces, met een hoge herhaalbaarheid en kwaliteit.
  • Bij de productie van elektronica kan het de motoren beheren van pick-and-place-machines die kleine componenten verwerken. Door signalen van visionsystemen en positiesensoren te ontvangen, controleert het bord nauwkeurig de beweging van de robotkoppen om componenten nauwkeurig op printplaten te plaatsen, waardoor een hoge productiedoorvoer behouden blijft en fouten worden geminimaliseerd.
• Werktuigmachines:
  • In freesmachines, draaibanken en slijpmachines bestuurt de DS3800HFPG de spilmotoren en de voedingsaandrijvingen. Er is input nodig van sensoren die de snijkrachten, gereedschapslijtage en werkstukafmetingen meten. Op basis van deze gegevens past het de rotatiesnelheid van de spil en de voedingssnelheid van het snijgereedschap aan om het bewerkingsproces te optimaliseren. Het kan bijvoorbeeld de spilsnelheid vertragen als er overmatige snijkrachten worden gedetecteerd om gereedschapsbreuk te voorkomen en de nauwkeurigheid van de bewerkte onderdelen te garanderen.
  • Bij CNC-werktuigmachines (Computer Numerical Control) dient het als een belangrijk onderdeel voor het uitvoeren van de geprogrammeerde instructies. Het vertaalt de digitale commando's van de CNC-controller in nauwkeurige motorbesturingssignalen voor de assen van de machine, waardoor de productie van complexe en uiterst nauwkeurige onderdelen met nauwe toleranties mogelijk wordt.

Gebouwautomatisering en HVAC-systemen

• In grote commerciële gebouwen wordt de DS3800HFPG gebruikt om de motoren van ventilatoren, pompen en compressoren in het HVAC-systeem aan te sturen. Het ontvangt input van temperatuursensoren, vochtigheidssensoren en aanwezigheidssensoren die zich door het hele gebouw bevinden. Op basis van deze informatie past het de snelheid en werking van de HVAC-componenten aan om een ​​comfortabel binnenklimaat te behouden en tegelijkertijd het energieverbruik te optimaliseren. Als een bepaalde zone van het gebouw bijvoorbeeld leeg is, kan het bestuur de snelheid van de ventilatoren verlagen of de compressor in dat gebied uitschakelen om energie te besparen. Wanneer de temperatuur of vochtigheid in een zone de ingestelde comfortniveaus overschrijdt, kan dit de werking van de relevante HVAC-componenten verhogen om de omstandigheden weer binnen het gewenste bereik te brengen.
• In industriële faciliteiten waar nauwkeurige omgevingscontrole vereist is, zoals in cleanrooms of laboratoria, bestuurt de DS3800HFPG de HVAC-systemen met een nog hogere precisie. Het kan de luchtstroomsnelheden, temperatuurgradiënten en vochtigheidsniveaus beheren om te voldoen aan de strenge eisen van deze gespecialiseerde omgevingen. In een cleanroom voor de productie van halfgeleiders zorgt het er bijvoorbeeld voor dat de temperatuur en vochtigheid binnen extreem nauwe toleranties worden gehouden om interferentie met het productieproces te voorkomen.

Olie- en gasindustrie

• In onshore en offshore boorplatforms bestuurt de DS3800HFPG de motoren die de boren, modderpompen en andere apparatuur aandrijven. Er is input nodig van sensoren die het koppel van de boor, de stroomsnelheid van de modder en de druk in het boorsysteem meten. Op basis van deze gegevens worden de motorsnelheden en het vermogen aangepast om optimale booromstandigheden te behouden. Als de boor bijvoorbeeld een harde rotsformatie tegenkomt en het koppel toeneemt, kan de plank het vermogen naar de boormotor vergroten om de voortgang van het boren stabiel te houden. Het controleert ook op abnormale omstandigheden, zoals overmatige trillingen of plotselinge drukveranderingen, en neemt passende maatregelen, zoals het verminderen van het motorvermogen of het uitschakelen van de apparatuur om schade te voorkomen en de veiligheid van de booroperatie te garanderen.
• Bij olie- en gaswinning controleert het de motoren die compressoren aandrijven die worden gebruikt om de koolwaterstoffen naar de oppervlakte te brengen. Het bord verwerkt signalen van druksensoren in de putmond en debietsensoren in de productielijnen om de werking van de compressor aan te passen. Dit zorgt ervoor dat de olie en het gas efficiënt worden gewonnen en getransporteerd, en kan ook reageren op veranderingen in de reservoiromstandigheden of productievereisten door de snelheid en het vermogen van de compressor aan te passen.

• In pijpleidingsystemen voor het transport van olie en gas bestuurt de DS3800HFPG de motoren die compressorstations langs de pijpleiding aandrijven. Het ontvangt gegevens van druksensoren en debietsensoren in de pijpleiding om de vereiste druk en het vereiste debiet te handhaven. Door de motortoerentallen en het vermogen van de compressoren aan te passen, wordt ervoor gezorgd dat de koolwaterstoffen soepel over lange afstanden worden getransporteerd. Het bewaakt ook de gezondheid van de motoren en het gehele pijpleidingsysteem, detecteert problemen zoals lekken of drukdalingen en neemt corrigerende maatregelen zoals het afsluiten van delen van de pijpleiding of het aanpassen van de werking van de compressor om de problemen aan te pakken.
• In opslagfaciliteiten zoals olietanks en gasopslagcavernes regelt het de motoren die de pompen aandrijven voor het vullen en legen van de tanks en de ventilatiesystemen om een ​​veilige luchtkwaliteit te handhaven. Het bord verwerkt signalen van niveausensoren in de tanks en luchtkwaliteitsensoren in de opslagruimtes om deze motoren op een gecoördineerde manier aan te sturen, waardoor een veilige en efficiënte opslagoperatie wordt gegarandeerd.

• In raffinaderijen bestuurt de DS3800HFPG de motoren die pompen, compressoren en andere apparatuur in verschillende proceseenheden aandrijven. Er is input nodig van sensoren die de vloeistofstroomsnelheden, temperaturen en drukken in de raffinageprocessen meten. Op basis van deze informatie past het de werking van de motoren aan om het raffinageproces te optimaliseren. In een destillatiekolom regelt hij bijvoorbeeld de refluxpomp om de juiste refluxverhouding te handhaven voor een efficiënte scheiding van aardolieproducten. Het controleert ook de motoren op tekenen van slijtage of storingen om de continue en efficiënte werking van de raffinaderij te garanderen.
• In petrochemische fabrieken, waar complexe chemische reacties plaatsvinden om kunststoffen, meststoffen en andere producten te produceren, bestuurt de DS3800HFPG de motoren die reactoren, mixers en andere kritische apparatuur aandrijven. Het verwerkt signalen van sensoren die reactieparameters zoals temperatuur, druk en roersnelheid meten om de werking van de motor aan te passen en de juiste bedrijfsomstandigheden voor de chemische reacties te handhaven. Dit helpt bij het consistent produceren van hoogwaardige petrochemicaliën, terwijl de apparatuur wordt beschermd tegen mogelijke schade als gevolg van abnormale omstandigheden.

Vervoer

• In elektrische treinen en metrosystemen speelt de DS3800HFPG een cruciale rol bij de tractiecontrole. Het bestuurt de motoren die de treinwielen aandrijven en ontvangt input van snelheidssensoren, gascommando's van de bestuurdersconsole en andere systeemparameters. Op basis van deze informatie past het het aan de motoren geleverde vermogen aan om de gewenste snelheid en acceleratie te bereiken. Tijdens het remmen kan het het regeneratieve remproces beheren, waarbij de kinetische energie van de trein weer wordt omgezet in elektrische energie en deze wordt teruggevoerd naar het elektriciteitsnet of wordt opgeslagen in energieopslagsystemen aan boord.
• Het wordt ook gebruikt voor het besturen van hulpsystemen in de trein, zoals de airconditioningunits, ventilatoren en mechanismen voor het openen en sluiten van deuren. Het bord verwerkt signalen van temperatuursensoren, druksensoren en deurpositiesensoren om ervoor te zorgen dat deze systemen goed werken en een comfortabele en veilige omgeving voor passagiers behouden.

• In elektrische auto's, bussen en andere elektrische voertuigen bestuurt de DS3800HFPG de elektromotoren die de wielen aandrijven. Het communiceert met het gaspedaal, het rempedaal en andere sensoren van het voertuig om de bedoelingen van de bestuurder te bepalen en het motorvermogen dienovereenkomstig aan te passen. Het beheert ook het batterijbeheersysteem om een ​​efficiënt gebruik van de energieopslag van het voertuig te garanderen en kan andere componenten zoals het stuurbekrachtigingssysteem en de verwarmings- en koelsystemen aansturen om de algehele prestaties en het comfort van het voertuig te optimaliseren.

Energie en energieopwekking

• Bij windturbines is de DS3800HFPG cruciaal voor de regeling van de bladhelling. Het ontvangt input van windsnelheidssensoren, windrichtingsensoren en andere omgevingssensoren die zich op de turbinegondel bevinden. Op basis van deze informatie wordt de hellingshoek van de bladen aangepast om de vermogensopname te optimaliseren. Wanneer de windsnelheid laag is, kan deze de toonhoogte veranderen om de aerodynamische efficiëntie en rotatiesnelheid van de turbine te vergroten. Wanneer de windsnelheid te hoog is, kan hij de spoed aanpassen om de belasting op de bladen te verminderen en de turbine tegen schade te beschermen.
• Het bestuurt ook het giermechanisme van de windturbine om ervoor te zorgen dat de turbine altijd direct in de wind staat. Door signalen van de windrichtingsensoren te verwerken, stuurt het commando's naar de giermotor om de gondel te laten draaien, waardoor de energieomzettingsefficiëntie van de windturbine wordt gemaximaliseerd.

• In fotovoltaïsche (PV) zonne-energiecentrales bestuurt de DS3800HFPG de omvormers die de door zonnepanelen gegenereerde gelijkstroom (DC) omzetten in wisselstroom (AC) voor aansluiting op het elektriciteitsnet. Het bewaakt de spanning en stroomopbrengst van de zonnepanelen en past de werking van de omvormer aan om een ​​stabiele en efficiënte stroomomzetting te behouden. Het kan bijvoorbeeld de schakelfrequentie van de vermogenselektronica van de omvormer optimaliseren op basis van het realtime uitgangsvermogen en de netomstandigheden.
• In thermische zonne-energiecentrales waar stoomturbines worden aangedreven door warmte die is verzameld uit zonne-energie, regelt de DS3800HFPG de werking van de turbine. Het neemt input van temperatuursensoren in de warmtewisselaars en stoomleidingen en past de stoomstroom en turbinesnelheid aan om aan de stroomvraag te voldoen en een stabiele stroomopwekking te garanderen.

Maatwerk:DS3800HFPG

• • Controle-algoritme op maat: Afhankelijk van de unieke eisen van de toepassing kan de firmware worden aangepast om gespecialiseerde besturingsalgoritmen te implementeren. In een zeer nauwkeurig productieproces waarbij de snelheid en positie van een motor met extreme nauwkeurigheid moeten worden geregeld, kunnen op maat gemaakte algoritmen bijvoorbeeld worden ontwikkeld om rekening te houden met factoren als belastingsvariaties, mechanische speling en dynamische responsvereisten. In een windturbinetoepassing kan de firmware worden aangepast om geavanceerde pitch-control-algoritmen te integreren die niet alleen rekening houden met de windsnelheid en -richting, maar ook met turbinegezondheidsparameters en netintegratievereisten om de energieopwekking te optimaliseren en de levensduur van de turbine te garanderen.
  • Foutdetectie en afhandeling op maat: De firmware kan worden geprogrammeerd om specifieke fouten op maat te detecteren en erop te reageren. In een industriële opstelling waar bepaalde sensoren gevoeliger zijn voor storingen of waar bepaalde storingsmodi verschillende niveaus van kritiek hebben, kan aangepaste logica worden toegevoegd. In een chemische fabriek waar een door de DS3800HFPG bestuurde motor bijvoorbeeld een kritische pomp aandrijft, kan de firmware worden geconfigureerd om prioriteit te geven aan het detecteren van problemen met sensoren die verband houden met temperatuur en druk in de bedrijfsomgeving van de pomp. In geval van een storing kan dit specifieke acties in gang zetten, zoals het in een gecontroleerde volgorde uitschakelen van de motor om chemische lekken of schade aan de apparatuur te voorkomen.
  • Communicatieprotocolintegratie: Om naadloos te integreren met bestaande systemen die verschillende communicatieprotocollen gebruiken, kan de firmware van de DS3800HFPG worden bijgewerkt om aanvullende of gespecialiseerde protocollen te ondersteunen. Als een industriële faciliteit oudere apparatuur heeft die afhankelijk is van een ouder serieel protocol, kan de firmware worden aangepast om communicatie met dergelijke apparaten mogelijk te maken. In een moderne Industry 4.0-compatibele fabriek die gericht is op uitgebreide gegevensuitwisseling en monitoring op afstand, kan de firmware worden verbeterd om te werken met IoT-protocollen (Internet of Things) zoals MQTT of CoAP, waardoor het bestuur realtime gegevens naar cloudplatforms kan sturen en opdrachten ontvangen van externe operators of geautomatiseerde analysesystemen.
  • Gegevensverwerking en analyse-aanpassing: de firmware kan worden geoptimaliseerd voor aangepaste gegevensverwerking en analysetaken die relevant zijn voor de toepassing. In een zonne-energiecentrale zou het kunnen worden aangepast om de trends in de stroomopbrengst over verschillende seizoenen en weersomstandigheden te analyseren, waarbij historische gegevens worden gebruikt om de onderhoudsbehoeften te voorspellen en de prestaties van door het bord aangestuurde omvormers te optimaliseren. Bij olie- en gaswinning kan aangepaste firmware belangrijke prestatie-indicatoren berekenen op basis van meerdere sensorinputs, zoals de efficiëntie van compressoren aangedreven door de DS3800HFPG onder variërende reservoiromstandigheden, wat waardevolle inzichten oplevert voor procesverbetering en hulpbronnenbeheer.
• Aanpassing van gebruikersinterface en gegevensweergave:
  • Aangepaste dashboardcreatie: Operators hebben vaak behoefte aan specifieke informatie, gepresenteerd in een bepaald formaat, gebaseerd op hun verantwoordelijkheden en de aard van het industriële proces. Aangepaste programmering kan worden gebruikt om gepersonaliseerde dashboards te creëren op de mens-machine-interface (HMI) van de DS3800HFPG. In een tractiecontroletoepassing op het spoor kan het dashboard in realtime de treinsnelheid, het energieverbruik van de motor en gedetailleerde statusinformatie over het remsysteem weergeven, allemaal zo georganiseerd dat de machinist snel de prestaties en veiligheid van de trein kan beoordelen. In een waterzuiveringsinstallatie zou het dashboard zich kunnen concentreren op parameters zoals waterdebieten in verschillende stadia van het behandelingsproces, doseringsniveaus van chemicaliën en de gezondheidsstatus van pompen en mixers, waardoor operators weloverwogen beslissingen kunnen nemen over procesaanpassingen.
  • Aanpassing van gegevensregistratie en rapportage: Het apparaat kan worden geconfigureerd om specifieke gegevens te loggen die cruciaal zijn voor het onderhoud en de prestatieanalyse van de applicatie. In de context van een elektrisch voertuig kan de datalogging-functionaliteit worden aangepast om details vast te leggen zoals de motortemperatuur tijdens verschillende rijmodi, variaties in de batterijstatus en de stroomverdeling tussen verschillende voertuigsystemen. Op basis van deze geregistreerde gegevens kunnen vervolgens aangepaste rapporten worden gegenereerd, waardoor voertuigtechnici en -ingenieurs waardevolle inzichten krijgen voor het diagnosticeren van problemen, het plannen van preventief onderhoud en het optimaliseren van de algehele prestaties van het voertuig. In een gebouwautomatiseringssysteem kunnen rapporten op maat worden gemaakt om de relatie tussen energieverbruik en bezettingspatronen in verschillende zones van een gebouw weer te geven, waardoor faciliteitsmanagers weloverwogen beslissingen kunnen nemen over de werking van het HVAC-systeem en energiebeheerstrategieën.

Hardware-aanpassing

• Invoer/uitvoer (I/O) configuratieaanpassing:
  • Analoge ingangsaanpassing: Afhankelijk van de typen sensoren die in een bepaalde toepassing worden gebruikt, kunnen de analoge ingangskanalen van de DS3800HFPG worden aangepast. Als een gespecialiseerd industrieel proces gebruik maakt van sensoren met unieke spannings- of stroombereiken voor het meten van specifieke fysieke parameters, kunnen extra signaalconditioneringscircuits worden toegevoegd. In een experiment in een onderzoekslaboratorium met uiterst nauwkeurige temperatuurmetingen, waarbij een op maat gemaakte sensor een spanningsbereik afgeeft dat afwijkt van het standaard analoge ingangsbereik van het bord, kunnen op maat gemaakte weerstanden, versterkers of spanningsdelers worden geïntegreerd om nauwkeurige metingen te garanderen. signaal acquisitie.
  • Digitale invoer/uitvoeraanpassing: De digitale ingangs- en uitgangskanalen kunnen worden aangepast aan specifieke apparaataansluitingen. In toepassingen waarbij op maat gemaakte digitale sensoren of actuatoren met niet-standaard spanningsniveaus of logische vereisten worden gebruikt, kunnen extra niveauverschuivers of buffercircuits worden opgenomen. In een veiligheidskritische installatie in een kerncentrale, waar bepaalde digitale componenten vanwege veiligheids- en betrouwbaarheidsredenen specifieke elektrische kenmerken hebben, kunnen de digitale I/O-kanalen van de DS3800HFPG bijvoorbeeld worden aangepast om een ​​goede communicatie met deze componenten te garanderen.
  • Aanpassing van de stroomingang: In industriële omgevingen met niet-standaard voedingsconfiguraties kan de voedingsingang van de DS3800HFPG worden aangepast. Als een installatie een stroombron heeft met een spannings- of stroomsterkte die afwijkt van de typische opties die het bord ondersteunt (bijvoorbeeld een unieke gelijkspanning of een wisselspanning met specifieke frequentie- en fasekarakteristieken), kunnen powerconditioneringsmodules zoals DC-DC-converters of Er kunnen spanningsregelaars worden toegevoegd om ervoor te zorgen dat het bord stabiel en passend vermogen ontvangt. In een offshore olieplatform met een complex energieopwekkings- en distributiesysteem dat onderhevig is aan aanzienlijke spanningsschommelingen, kunnen op maat gemaakte stroominvoeroplossingen worden geïmplementeerd om de DS3800HFPG te beschermen tegen stroompieken en de betrouwbare werking ervan te garanderen.
• Add-On-modules en uitbreidingen:
  • Verbeterde bewakingsmodules: Om de diagnose- en monitoringmogelijkheden te verbeteren, kunnen extra sensormodules worden toegevoegd aan de DS3800HFPG-installatie. In een elektriciteitscentrale waar een door de kaart bestuurde motor van cruciaal belang is voor de algehele werking, kunnen extra trillingssensoren met hogere precisie of sensoren voor het detecteren van vroege tekenen van slijtage van componenten (zoals sensoren voor slijtageresten) worden geïntegreerd. Deze aanvullende sensorgegevens kunnen vervolgens door het bord worden verwerkt en gebruikt voor uitgebreidere conditiebewaking en vroegtijdige waarschuwing bij mogelijke storingen. In een voedselverwerkingsfabriek waar hygiëne van het allergrootste belang is en de DS3800HFPG motoren voor meng- en pompapparatuur bestuurt, kunnen gasanalysesensoren worden toegevoegd om de luchtkwaliteit rondom de apparatuur te bewaken en eventuele verontreinigingen te detecteren die de productkwaliteit kunnen beïnvloeden.
  • Communicatie-uitbreidingsmodules: Als het industriële systeem een ​​oudere of gespecialiseerde communicatie-infrastructuur heeft waarmee de DS3800HFPG moet communiceren, kunnen aangepaste communicatie-uitbreidingsmodules worden toegevoegd. Dit kan het integreren van modules inhouden ter ondersteuning van oudere seriële communicatieprotocollen die in sommige faciliteiten nog steeds worden gebruikt, of het toevoegen van draadloze communicatiemogelijkheden voor monitoring op afstand in moeilijk bereikbare delen van de fabriek of voor integratie met mobiele onderhoudsteams. In een groot windpark verspreid over een groot gebied kunnen draadloze communicatiemodules worden toegevoegd aan de DS3800HFPG, zodat operators op afstand de status van verschillende turbines kunnen monitoren en met het bord kunnen communiceren vanuit een centrale controlekamer of tijdens inspecties ter plaatse.

Maatwerk op basis van omgevingseisen

• Behuizing en bescherming op maat:
  • Aanpassing aan harde omgevingen: In industriële omgevingen die bijzonder zwaar zijn, zoals omgevingen met veel stof, vochtigheid, extreme temperaturen of blootstelling aan chemicaliën, kan de fysieke behuizing van de DS3800HFPG worden aangepast. Er kunnen speciale coatings, pakkingen en afdichtingen worden toegevoegd om de bescherming tegen corrosie, binnendringend stof en vocht te verbeteren. In een zonne-energiecentrale in de woestijn, waar stofstormen vaak voorkomen, kan de behuizing bijvoorbeeld worden ontworpen met verbeterde stofdichte eigenschappen en luchtfilters om de interne componenten van het bord schoon te houden. In een chemische verwerkingsfabriek waar het risico bestaat op chemische spatten en dampen, kan de behuizing worden gemaakt van materialen die bestand zijn tegen chemische corrosie en worden afgedicht om te voorkomen dat schadelijke stoffen de interne componenten van de besturingskaart bereiken.
  • Aanpassing van thermisch beheer: Afhankelijk van de omgevingstemperatuuromstandigheden van de industriële omgeving kunnen op maat gemaakte oplossingen voor thermisch beheer worden geïntegreerd. In een faciliteit in een warm klimaat waar de besturingskaart gedurende langere perioden aan hoge temperaturen kan worden blootgesteld, kunnen extra koellichamen, koelventilatoren of zelfs vloeistofkoelsystemen (indien van toepassing) in de behuizing worden geïntegreerd om het apparaat binnen zijn behuizing te houden. optimaal bedrijfstemperatuurbereik. In een elektriciteitscentrale in een koud klimaat kunnen verwarmingselementen of isolatie worden toegevoegd om ervoor te zorgen dat de DS3800HFPG opstart en betrouwbaar werkt, zelfs bij temperaturen onder het vriespunt.

Maatwerk voor specifieke industriële normen en voorschriften

• Nalevingsaanpassing:
  • Vereisten voor kerncentrales: In kerncentrales, die extreem strenge veiligheids- en regelgevingsnormen hanteren, kan de DS3800HFPG worden aangepast om aan deze specifieke eisen te voldoen. Hierbij kan het gaan om het gebruik van materialen en componenten die door straling gehard zijn, het ondergaan van gespecialiseerde test- en certificeringsprocessen om de betrouwbaarheid onder nucleaire omstandigheden te garanderen, en het implementeren van redundante of fail-safe functies om te voldoen aan de hoge veiligheidseisen van de industrie. In een nucleair aangedreven marineschip zou de besturingskaart bijvoorbeeld aan strenge veiligheids- en prestatienormen moeten voldoen om de veilige werking van de scheepssystemen die afhankelijk zijn van de DS3800HFPG voor motorbesturing te garanderen.
  • Lucht- en ruimtevaartnormen: In lucht- en ruimtevaarttoepassingen zijn er specifieke voorschriften met betrekking tot trillingstolerantie, elektromagnetische compatibiliteit (EMC) en betrouwbaarheid vanwege de kritische aard van vliegtuigoperaties. De DS3800HFPG kan worden aangepast om aan deze vereisten te voldoen. Het zou bijvoorbeeld moeten worden aangepast om verbeterde trillingsisolatiefuncties en betere bescherming tegen elektromagnetische interferentie te hebben om een ​​betrouwbare werking tijdens de vlucht te garanderen. Bij het productieproces van vliegtuigmotoren moet de besturingskaart voldoen aan strikte luchtvaartnormen voor kwaliteit en prestaties om de veiligheid en efficiëntie van de motoren en bijbehorende systemen die samenwerken met de DS3800HFPG te garanderen.

Ondersteuning en services: DS3800HFPG

Ons technische ondersteuningsteam is beschikbaar om u te helpen met eventuele vragen of problemen die u heeft met ons andere product. Wij bieden een scala aan diensten, waaronder:

• Telefonische ondersteuning tijdens kantooruren
• E-mailondersteuning met een responstijd van 24 uur of minder
• Online documentatie en veelgestelde vragen
• Ondersteuning op afstand voor complexere problemen

We bieden ook trainings- en adviesdiensten aan om u te helpen het meeste uit uw Andere product te halen. Neem contact met ons op voor meer informatie.
