General Electric DS3800HLOC Hulpinterfacepaneel voor industriële toepassingen

Productbeschrijving:DS3800HLOC

Functionele beschrijving

Operationeel en milieubeschrijving

kenmerken:DS3800HLOC

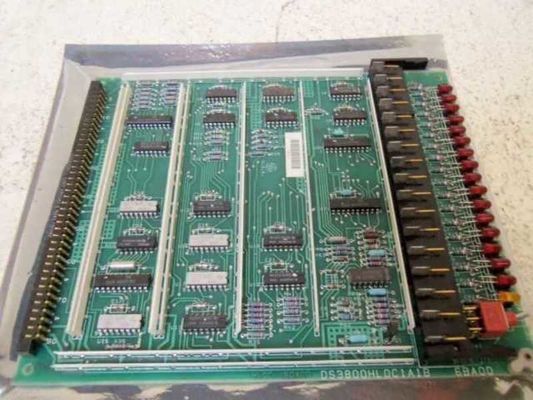

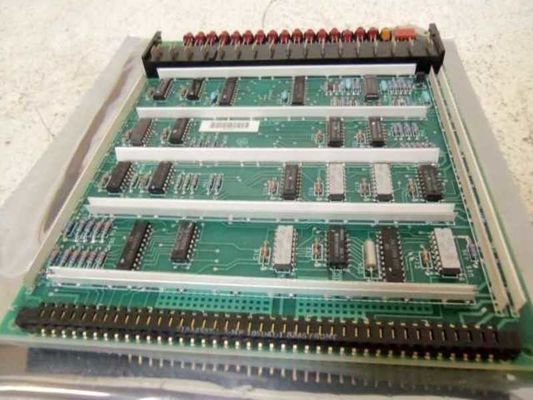

• Sterke structuur: Het plank wordt over zijn oppervlak verstijfd met meerdere plankverstijvers, met inbegrip van rails langs de bovenste en onderste randen en over het oppervlak.Deze verstijvers verdelen het bord in gelijke delen., waardoor de daarop gemonteerde onderdelen stabiel en stevig worden.

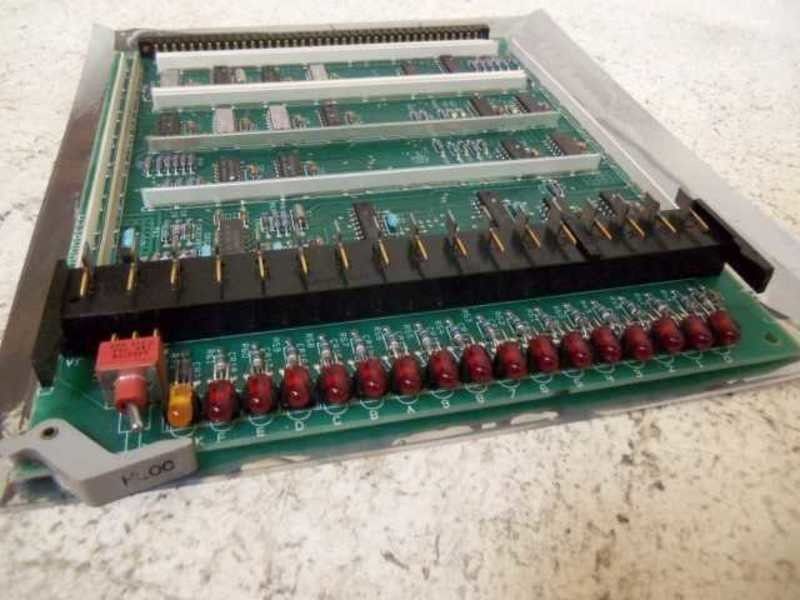

• Connectoren en LED'sOp de voorkant is een grote eenheid met zeventien LED's, waarvan zestien rood en de laatste geel..Er is ook een schakelcomponent aan het ene uiteinde van de LED-lijn.
• Extractorclips: Aan de voorhoeken van het bord zijn twee extractorclippen geïnstalleerd, die de technici helpen om het bord op plaatsen met beperkte ruimte te installeren of te extraheren.

• Functionele kenmerken

• Logische uitvoerfunctie: Als logische uitgangscircuitbord is het verantwoordelijk voor de omzetting van de logische signalen in het systeem in werkelijke uitgangssignalen om de werking van externe apparaten te regelen,de normale werking van het Mark IV Speedtronic-systeem en de daaraan verbonden industriële apparatuur.
• Compatibiliteit en integratie: Het is een integraal onderdeel van het Mark IV Speedtronic-systeem en is ontworpen om volledig compatibel te zijn met andere componenten van het systeem, zoals microprocessors, sensoren en andere printplaten,een naadloze integratie en gecoördineerde werking mogelijk maken.
• Overbodigheid en betrouwbaarheid: Het Mark IV-systeem, waarbij de DS3800HLOC wordt gebruikt, heeft een drievoudig modulair redundant ontwerp en online-diagnostiek.en de DS3800HLOC profiteert ook van dit overbodige ontwerp, waardoor de betrouwbaarheid en stabiliteit ervan worden verbeterd.

• Kenmerken van componenten en circuits

• Verschillende componenten: Het bord is gevuld met verschillende geïntegreerde schakelingen, weerstanden, condensatoren en dioden.Deze componenten worden zorgvuldig geselecteerd en gerangschikt om de noodzakelijke circuits te vormen om de logische uitvoerfunctie uit te voeren.
• Conforme coating: het PCB heeft een conform coating, die bescherming biedt tegen omgevingsfactoren zoals vocht, stof en chemicaliën,het waarborgen van de betrouwbaarheid en stabiliteit van het bord op lange termijn in moeilijke industriële omgevingen.

Technische parameters:DS3800HLOC

• Inlaatspanning: Het werkt meestal binnen een bepaald bereik van gelijkstroomspanningen. Het kan bijvoorbeeld een ingangsspanning accepteren in het bereik van ongeveer 5 V ± een bepaalde tolerantie (bijvoorbeeld ± 0,5 V),die wordt geleverd door de stroomvoorziening in het Mark IV Speedtronic-systeem om de interne componenten en circuits van het systeem van stroom te voorzien.
• UitgangsspanningBij het verzenden van signalen om externe apparaten aan te sturen, kunnen de uitgangsspanningsniveaus variëren afhankelijk van de belasting en de specifieke uitgangskanalen.het kan logisch hoge en logisch lage spanningen uitvoeren die compatibel zijn met standaard TTL- (Transistor-Transistor Logic) of CMOS- (Complementary Metal-Oxide-Semiconductor) logische niveausVoor TTL kan een logisch hoog ongeveer 2,4 V tot 5 V zijn en een logisch laag ongeveer 0 V tot 0,4 V.

2. Signalverwerking

• Signaalfrequentie: Het is in staat om digitale signalen te verwerken met frequenties in het bereik van enkele kilohertz (kHz) tot tientallen kilohertz.Dit stelt het in staat om de snel veranderende logische signalen te verwerken die afkomstig zijn van de centrale verwerkingseenheid van het besturingssysteem en deze tijdig om te zetten in geschikte uitgangssignalen.
• Signalvertraging: Er is een bepaalde vertraging van de signaalverspreiding vanaf het moment dat een invoersignaal wordt ontvangen tot het overeenkomstige uitvoersignaal wordt gegenereerd.Deze vertraging is meestal in het bereik van nanoseconden tot microseconden, afhankelijk van de complexiteit van de interne circuits en het specifieke signaalpad,om ervoor te zorgen dat de reactietijd van het totale controlesysteem binnen aanvaardbare grenzen blijft voor industriële toepassingen.

3. Laadcapaciteit

• Uitgangscapaciteit: Elk uitgangskanaal op de DS3800HLOC heeft een gedefinieerd maximaal stroomdragend vermogen.Dit bepaalt de soorten externe lasten die het rechtstreeks kan rijdenVoor zwaarere lasten zoals grotere relais of magnetronen kunnen aanvullende stuurcircuits of relais nodig zijn in combinatie met de uitgangen van het bord.
• Impedantieafsluiting: De uitgangscircuits van het bord zijn zo ontworpen dat zij een passende impedantiekarakteristiek hebben die overeenkomt met de ingangsimpedantie van de externe apparaten waarmee het verbinding maakt.Dit helpt bij het maximaliseren van de signaaloverdracht efficiëntie en het minimaliseren van signaal reflecties die kunnen leiden tot signaal vervorming of onjuiste werking.

4. Milieutolerantie

• Werktemperatuur: Het kan werken binnen een temperatuurbereik van typisch ongeveer -20°C tot +60°C (-4°F tot +140°F).Of het nu in een relatief koele centrale controle ruimte of in een warmer gebied in de buurt van industriële machines.
• Vochtigheidsvertrouwen: Het is ontworpen om relatieve luchtvochtigheid van ongeveer 10% tot 90% (niet-condensatie) te weerstaan.Dit beschermt het bord tegen vochtgerelateerde problemen zoals corrosie van componenten of kortsluitingen veroorzaakt door condensatie.
• Trillingsweerstand: De DS3800HLOC heeft een zekere weerstand tegen mechanische trillingen.zoals die van roterende machines in de buurt of tijdens het vervoer van apparatuur, zonder dat onderdelen los raken of dat het bord elektrische storingen ondergaat.

5. Gegevenscommunicatie

• Communicatieprotocol: Het voldoet aan de specifieke communicatieprotocollen die zijn gedefinieerd in het Mark IV Speedtronic-systeem voor de uitwisseling van gegevens en signalen met andere boards en componenten.Dit kan parallel of seriële gegevensoverdrachtsmethoden omvatten, afhankelijk van de specifieke eisen van de interne architectuur van het systeem.
• Gegevensoverdrachtsnelheid: bij communicatie met andere delen van het systeem,het kan gegevensoverdrachtsnelheden ondersteunen die toereikend zijn om te voldoen aan de algemene controle- en bewakingsvereisten van de turbine of het industriële proces waaraan het deelneemtHet kan bijvoorbeeld een gegevensoverdrachtsnelheid hebben van enkele megabits per seconde (Mbps) voor bepaalde kritieke gegevensuitwisselingen.

Toepassingen:DS3800HLOC

• Gasturbinebeheersing: In gasturbinekrachtcentrales is de DS3800HLOC cruciaal voor het nauwkeurig beheersen van meerdere aspecten van de werking van de turbine.Het neemt de logische signalen van het besturingssysteem en zet ze om in uitgangen om functies zoals brandstofinspuitingssystemen te beheren.Het kan bijvoorbeeld het openen en sluiten van brandstofkleppen regelen om de hoeveelheid brandstof die aan de verbrandingskamer wordt geleverd, te regelen.het functioneren van de turbine op het gewenste vermogen en de gewenste efficiëntieHet helpt ook bij het coördineren van de werking van de luchtinlaatsystemen, zoals het aanpassen van de positie van de inlaatleiders om het lucht­brandstofmengsel voor de verbranding te optimaliseren.het speelt een rol bij het monitoren en reageren op verschillende parameters zoals temperatuur- en druksensoren in de turbine, waardoor veiligheids- en beschermingsmechanismen oververhitting of andere kritieke storingen kunnen voorkomen.
• Stoomturbinebeheersing: In stoomturbinetoepassingen kan het worden gebruikt voor het bedienen van stoominlaatkleppen.het bepaalt wanneer en hoeveel stoom in de turbine moet worden toegelaten om de rotor met de juiste snelheid te rijden en de vereiste elektrische kracht te genererenHet neemt tevens deel aan de bediening van condensatorsystemen en andere hulpmiddelen die verband houden met de stoomcyclus, zodat de stoomturbineapparaat soepel en efficiënt kan werken.

Industriële productie

• Procescontrole in raffinaderijen: In olieraffinaderijen, waar complexe processen voortdurend worden uitgevoerd, is de DS3800HLOC betrokken bij het bedienen van pompen, kleppen en verwarmers.het kan de stroom van ruwe olie of geraffineerde producten door pijpleidingen regelen door de juiste kleppen te bedienenHet kan ook de temperatuur van verwarmingselementen in distillatie kolommen of reactoren regelen door signalen naar verwarmingsregelsystemen te sturen.Het helpt bij het handhaven van de precieze omstandigheden die voor verschillende chemische processen vereist zijn.
• Geautomatiseerde productielijnen: In productiefaciliteiten zoals autofabrieken of elektronicafabrieken kan het worden gebruikt om robotarm, transportband en andere geautomatiseerde apparatuur te besturen.het kan signalen naar robotarm sturen om specifieke assemblagewerkzaamheden uit te voeren, zoals het oppakken van onderdelen en het plaatsen ervan op de juiste plaatsen op een product.Het kan ook de snelheid en richting van transportbanden regelen om de soepele stroom van materialen langs de productielijn te garanderen, het verbeteren van de algehele productie-efficiëntie en de kwaliteit van de producten.

Integratie van hernieuwbare energie

• Beheersing van windturbines (in hybride systemen): In sommige hybride energieopwekkingsinstallaties die windenergie combineren met andere bronnen zoals gasturbines,de DS3800HLOC kan deel uitmaken van het besturingssysteem dat de wisselwerking tussen verschillende energiebronnen beheertHet kan helpen bij het aanpassen van de werking van de gasturbine op basis van de beschikbaarheid en het vermogen van de windturbine.het kan de gasturbine signaliseren om zijn vermogen te verhogen om te voldoen aan de totale energievraag van het net of de lokale installatieHet kan ook betrokken zijn bij de coördinatie van de aansluiting en ontkoppeling van de windturbine van het elektriciteitsnet om een stabiele stroomvoorziening te waarborgen en de elektrische apparatuur te beschermen.

Lucht- en ruimtevaart (in grondtesten)

• Motorproefbedden: In de lucht- en ruimtevaart kan de DS3800HLOC tijdens de grondtests van vliegtuigmotoren (zowel straalmotoren als turbopropmotoren) worden gebruikt in de besturingssystemen van de testbank.Het helpt bij het simuleren van verschillende vluchtomstandigheden door motorparameters zoals brandstofstroom te controleren.Dit stelt ingenieurs in staat om de prestaties en betrouwbaarheid van de motoren grondig te evalueren voordat ze op het vliegtuig worden geïnstalleerd.het waarborgen dat zij voldoen aan de strenge veiligheids- en prestatievereisten van de luchtvaartsector.

Aanpassing: DS3800HLOC

• Programmeerbare logica: De interne logica van het bord kan vaak tot op zekere hoogte worden aangepast door middel van softwareprogrammering.Ingenieurs kunnen de specifieke algoritmen en functies configureren die bepalen hoe de ingangslogische signalen worden verwerkt en vertaald in uitgangssignalenBijvoorbeeld in een gasturbinetoepassing, afhankelijk van de specifieke ontwerp- en prestatiedoelstellingen van een bepaald turbinemodel.de logica voor het regelen van de openingen van de brandstofklep op basis van verschillende bedrijfsomstandigheden (zoals variërende belastingvereisten)Dit maakt het mogelijk om het gedrag van de DS3800HLOC aan te passen om de werking van de door hem bediende apparatuur te optimaliseren.
• Aanpassing van het communicatieprotocol: In sommige gevallen kunnen de communicatieprotocollen die door het bord worden gebruikt om met andere componenten binnen het Mark IV-systeem of externe apparaten te communiceren, worden aangepast.Dit kan inhouden dat de manier waarop gegevens worden verzonden en ontvangen, wordt gewijzigdHet is mogelijk om te integreren met een nieuw type sensor of actuator met een iets andere communicatiestandaard.indien een installatie een upgrade doet naar een nieuwe generatie temperatuursensoren met een ander seriecommunicatieformaat;, kan de DS3800HLOC mogelijk worden aangepast om effectief met hen te kunnen communiceren.

2. Aanpassing op hardware-niveau

• Configuratie van het uitgangskanaal: De fysieke uitgangskanalen van het bord kunnen worden aangepast aan hun functionaliteit en draagkracht.indien een bepaalde industriële toepassing een hoger stroomvermogen op bepaalde kanalen vereist om grotere magnetronen of motoren rechtstreeks aan te drijvenHet gebruik van een andere optie dan de optie van een andere optie is een andere optie.ze kunnen worden uitgeschakeld of hergebruikt voor andere functies zoals het verstrekken van diagnostische signalen of worden gebruikt in een redundante back-up configuratie.
• Selectie van componenten en upgrades: Afhankelijk van de omgevingsomstandigheden en de prestatievereisten van de toepassing kan de keuze van elektronische componenten op het bord worden aangepast.in een omgeving met hoge temperaturen, zoals een op de woestijn gebaseerde elektriciteitscentraleIn de eerste plaats is het mogelijk om de standaardcomponenten te vervangen door componenten met een hogere temperatuurtolerantie, maar ook als een gebruiker een betere signaalverwerkingssnelheid of een betere geluidsdichtheid wenst.de opwaarderde geïntegreerde schakelingen of condensatoren met verbeterde prestatiekenmerken kunnen op de DS3800HLOC worden opgenomen;.

3. Interface en montage aanpassing

• Type aansluiting en plaatsing: Het type aansluitingen dat op het bord wordt gebruikt, kan worden aangepast aan de bestaande bekabelingsinfrastructuur of aan een gemakkelijker verbinding met specifieke externe apparaten.indien een installatie haar besturingssysteem aanpast en een voorkeur heeft voor een bepaald type industriële aansluitingen, kan de DS3800HLOC worden vervaardigd met deze aansluitingen in plaats van de standaard aansluitingen.de plaatsing van de aansluitingen op het bord kan worden aangepast om beter in de beschikbare ruimte in de bedieningskast te passen of om de bedrading te vereenvoudigen voor gemakkelijker onderhoud en installatie.
• Montageopties: Het fysieke montageontwerp van het bord kan ook worden aangepast. Het kan worden aangepast om in een specifiek type rek of behuizing te passen die in een bepaalde industriële omgeving wordt gebruikt.Dit zou kunnen betekenen dat de grootte van de, vorm, of montage gaten op het bord om een goede en veilige pas in de behuizing van de apparatuur te waarborgen, waardoor het gemakkelijker voor de technici om te installeren en te verwijderen van het bord indien nodig.

4. Aanpassing voor redundantie en back-up

• Redundant systeemontwerp: In kritieke toepassingen zoals elektriciteitsopwekking, waar de betrouwbaarheid van het systeem van het grootste belang is, kan de DS3800HLOC worden aangepast om deel uit te maken van een redundante of back-up systeemconfiguratie.Dit kan het dupliceren van bepaalde belangrijke functies of het hebben van extra boards in de standby-stand die snel kunnen overnemen in geval van een primaire boordfout. The logic for switching between the primary and backup boards and how they communicate and synchronize with each other can be customized to meet the specific requirements of the application and ensure seamless operation without interrupting the overall industrial process.
