General Electric DS3800HUMB Hulpinterfacepaneel voor industriële

Productbeschrijving:DS3800HUMB

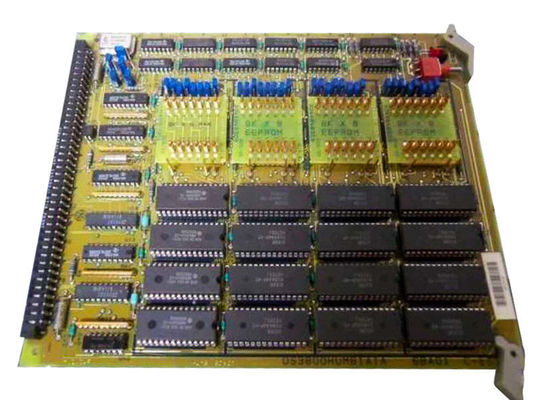

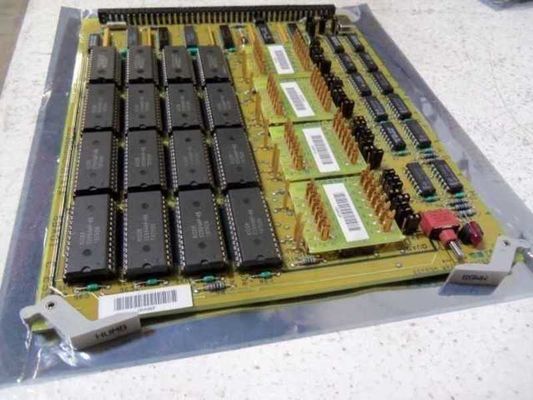

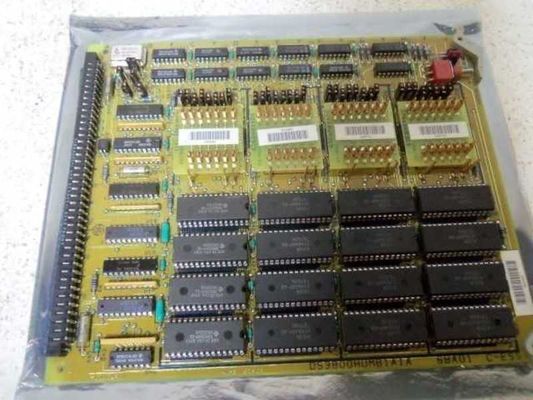

• Algemene indeling: De DS3800HUMB heeft een duidelijke fysieke lay-out die is ontworpen om de integratie ervan in het besturingssysteem te vergemakkelijken. Het ene uiteinde van het bord is uitgerust met modulaire connectoren waarmee het kan worden gekoppeld aan andere componenten van het Mark IV-systeem, waardoor een naadloze gegevensoverdracht en communicatie wordt gegarandeerd. Aan het andere uiteinde bevindt zich een borghendel, die een cruciale rol speelt bij het veilig bevestigen van de printplaat op de daarvoor bestemde positie in de omvormer- of schakelkast.
• Componenten en functies op het bord: Het bord is voorzien van een reset-tuimelschakelaar, die een handige manier biedt om de functies van het bord te resetten of bepaalde opstartprocedures te starten. Bovendien is er een rood indicatielampje dat dient als visueel signaal voor verschillende operationele statussen of foutcondities. Het kan bijvoorbeeld de inschakelstatus, de aanwezigheid van een fout of andere belangrijke informatie aangeven die snel kan worden beoordeeld door technici of operators.

Kernfunctionaliteit en rol in het systeem

• Geheugenopslag en -beheer: Als geheugenkaart is de primaire functie van de DS3800HUMB het bieden van opslag voor essentiële gegevens en programma's. De EPROM-modules die in de Quad D-sectie zijn geïnstalleerd, bieden een niet-vluchtige geheugenoplossing, wat betekent dat de daarin opgeslagen gegevens behouden blijven, zelfs als de stroom wordt uitgeschakeld. Dit is van cruciaal belang om ervoor te zorgen dat het gasturbinebesturingssysteem na een stroomstoring of uitschakeling zijn werking kan hervatten met de juiste instellingen en algoritmen. De mogelijkheid om meerdere EPROM-modules te ondersteunen maakt een aanzienlijke hoeveelheid gegevensopslag mogelijk, waardoor de opslag van complexe besturingsalgoritmen, kalibratiegegevens en historische gegevens met betrekking tot de werking van de turbine mogelijk wordt.
• Ingang/uitgang (I/O)-interface: Het bord dient ook als een belangrijke interface voor in- en uitgangssignalen binnen het Mark IV-besturingssysteem. Het beschikt over een verscheidenheid aan I/O-interfaces, waaronder zowel digitale als analoge in- en uitgangen. Digitale ingangen kunnen signalen ontvangen van sensoren zoals eindschakelaars, naderingssensoren of digitale statusindicatoren die informatie geven over de fysieke toestand van verschillende componenten in het gasturbinesysteem. Een digitale ingang kan bijvoorbeeld aangeven of een bepaalde klep open of gesloten is. Digitale uitgangen kunnen daarentegen worden gebruikt om componenten zoals relais, indicatielampjes of andere digitale apparaten aan te sturen die deel uitmaken van de turbinebesturingsopstelling.

Communicatiemogelijkheden

• Protocolondersteuning: De DS3800HUMB is ontworpen om meerdere moderne communicatieprotocollen te ondersteunen, waaronder EtherNet/IP, ProfiNet en DeviceNet. EtherNet/IP maakt naadloze integratie mogelijk met op Ethernet gebaseerde industriële netwerken, waardoor efficiënte gegevensuitwisseling met andere apparaten, Supervisory Control and Data Acquisition (SCADA)-systemen of managementplatforms op bedrijfsniveau mogelijk is. Dit protocol wordt veel gebruikt voor het verbinden van verschillende componenten in industriële automatiseringsomgevingen en vergemakkelijkt het op afstand monitoren en besturen van het gasturbinesysteem.

Voedings- en beveiligingsfuncties

• Stroominvoer: Het bord is ontworpen om te werken met een breed spanningsingangsbereik, waardoor het aanpasbaar is aan verschillende stroomvoorzieningsomstandigheden die zich in verschillende industriële omgevingen kunnen voordoen. Deze flexibiliteit zorgt ervoor dat hij op betrouwbare wijze stroom kan ontvangen van verschillende energiebronnen, of het nu gaat om een ​​stabiele netvoeding of een generator op locatie. Het brede spanningsbereik helpt ook bij het handhaven van een continue werking tijdens kleine stroomfluctuaties, waardoor het risico op onverwachte uitschakelingen als gevolg van stroomproblemen wordt verminderd.
• Bescherming tegen overspanning en omgekeerde polariteit: Om de gevoelige elektronische componenten op het bord te beschermen tegen mogelijke stroomgerelateerde schade, is de DS3800HUMB uitgerust met overspanningsbeveiliging en bescherming tegen omgekeerde polariteit. Overspanningsbeveiliging treedt in werking wanneer de inkomende voedingsspanning een bepaalde veilige drempel overschrijdt, waardoor wordt voorkomen dat overmatige spanning de interne circuits bereikt en defecten aan componenten veroorzaakt. Beveiliging tegen omgekeerde polariteit zorgt ervoor dat als de voedingsaansluitingen per ongeluk worden verwisseld, de componenten van het bord niet worden beschadigd. Deze beschermingsmechanismen dragen bij aan de algehele betrouwbaarheid en levensduur van het bord, waardoor de noodzaak voor reparaties en vervangingen als gevolg van stroomgerelateerde incidenten tot een minimum wordt beperkt.

Operationele en programmeerkenmerken

• Installatie en configuratie: De DS3800HUMB is ontworpen voor snelle en eenvoudige installatie binnen de aandrijving van het gasturbinebesturingssysteem. De modulaire connectoren en bevestigingshendel maken het gemakkelijk om de printplaat in de juiste positie te plaatsen en vast te zetten, waardoor de installatietijd en de kans op fouten worden verminderd. Eenmaal geïnstalleerd, kan de configuratie van het bord worden aangepast met behulp van de jumpers in elk kwadrant, waardoor maatwerk mogelijk is op basis van de specifieke vereisten van de turbinebesturingstoepassing.
• Programmeerflexibiliteit: Het bord ondersteunt meerdere programmeertalen, waaronder ladderdiagram, functieblokdiagram en gestructureerde tekst. Deze verscheidenheid aan programmeeropties komt tegemoet aan de verschillende programmeervoorkeuren en vaardigheden van ingenieurs en technici. Of iemand nu meer gewend is aan de grafische weergave van ladderdiagrammen voor logische besturing of de voorkeur geeft aan de meer op tekst gebaseerde gestructureerde tekst voor complexe algoritmen, hij of zij kan de juiste taal gebruiken om de DS3800HUMB te programmeren. Deze flexibiliteit maakt een efficiënte ontwikkeling en aanpassing van de besturingslogica voor het gasturbinesysteem mogelijk, waardoor het eenvoudiger wordt om specifieke besturingsvereisten te implementeren en de prestaties van de turbine te optimaliseren.
• Diagnostische mogelijkheden: De DS3800HUMB beschikt over robuuste diagnostische functies die essentieel zijn voor het behoud van de betrouwbaarheid en uptime van het gasturbinebesturingssysteem. Het kan voortdurend zijn eigen interne componenten, de in- en uitgangssignalen en de communicatieverbindingen monitoren. Als er abnormale omstandigheden worden gedetecteerd, zoals een signaal buiten bereik, een communicatiefout of een defect aan een component, kan de kaart gedetailleerde foutmeldingen genereren of alarmen activeren. Deze diagnostische mogelijkheden helpen bij het snel identificeren en lokaliseren van de oorzaak van problemen, waardoor onderhoudspersoneel snel corrigerende maatregelen kan nemen en de uitvaltijd tot een minimum kan beperken.

Algemene systeemintegratie en compatibiliteit

• Binnen het Mark IV-controlesysteem: Als integraal onderdeel van het GE Speedtronic Mark IV gasturbinebesturingssysteem is de DS3800HUMB ontworpen om in harmonie te werken met andere componenten van het systeem. Het wisselt gegevens uit en coördineert met andere kaarten, controllers en modules om de naadloze werking van de gehele gasturbinebesturingsarchitectuur te garanderen. Het kan bijvoorbeeld instelpuntwaarden ontvangen van een centrale controller en feedback geven over de werkelijke status van de aangesloten apparaten of processen, waardoor regelstrategieën met gesloten lus effectief kunnen worden geïmplementeerd.
• Externe systeemintegratie: Naast de integratie binnen het Mark IV-systeem vergemakkelijkt de ondersteuning van het bord voor meerdere communicatieprotocollen ook de integratie met externe systemen. Het kan communiceren met andere industriële automatiseringssystemen, SCADA-systemen of managementplatforms op ondernemingsniveau. Dit maakt het naadloos delen van gegevens mogelijk en maakt een bredere monitoring en controle van industriële processen vanaf een centrale locatie mogelijk, wat bijdraagt ​​aan de algehele operationele efficiëntie en optimalisatie.

Kenmerken:DS3800HUMB

• Ondersteuning voor EPROM-module:
  • Flexibele geheugenuitbreiding: De aanwezigheid van vier sockets voor Erasable Programmable Read-Only Memory (EPROM)-modules in de Quad D-sectie biedt aanzienlijke flexibiliteit op het gebied van geheugenuitbreiding. Gebruikers kunnen verschillende EPROM's installeren op basis van de specifieke vereisten van de applicatie, waardoor een aanpasbare hoeveelheid niet-vluchtige opslag mogelijk is. Dit is cruciaal voor het opslaan van een breed scala aan gegevens, waaronder de firmware van het turbinebesturingssysteem, complexe besturingsalgoritmen, kalibratieparameters en historische operationele gegevens. In een gasturbine die wordt gebruikt in een elektriciteitscentrale met specifieke vereisten voor belastingbeheer, kunnen bijvoorbeeld extra EPROM's worden gebruikt om meer gedetailleerde algoritmen op te slaan voor het optimaliseren van de vermogensafgifte onder verschillende bedrijfsomstandigheden.
  • Gegevensretentie: EPROM's bieden betrouwbare, niet-vluchtige opslag, wat betekent dat de daarin opgeslagen gegevens intact blijven, zelfs als de stroom wordt uitgeschakeld. Dit zorgt ervoor dat het gasturbinebesturingssysteem zijn werking kan hervatten met de juiste instellingen en programma's na een stroomstoring, uitschakeling of onderhoudsgebeurtenis. Het elimineert de noodzaak om kritieke gegevens telkens opnieuw te laden wanneer het systeem opnieuw opstart, wat bijdraagt ​​aan de algehele betrouwbaarheid en snelle herstartmogelijkheden van de turbinebesturingsopstelling.

• Ingang/uitgang (I/O)-functies

• Diverse I/O-interfacetypen:
  • Digitale I/O: Het bord biedt zowel digitale ingangs- als uitgangskanalen. Digitale ingangen zijn ontworpen om binaire signalen te ontvangen van verschillende bronnen, zoals eindschakelaars, naderingssensoren of digitale statusindicatoren binnen het gasturbinesysteem. Deze signalen kunnen eenvoudige maar cruciale informatie overbrengen, zoals de positie van een klep (open of gesloten), de status van een veiligheidsvergrendeling of de voltooiing van een specifieke mechanische beweging. Digitale uitgangen kunnen daarentegen componenten zoals relais, indicatielampjes of digitale displays aansturen. Een digitale uitgang kan bijvoorbeeld een relais bekrachtigen om een ​​pomp te starten of te stoppen, of een indicatielampje aanzetten om een ​​bepaalde bedrijfstoestand aan te geven, waardoor eenvoudige aan/uit- of binaire besturingsacties binnen het systeem mogelijk zijn.
  • Analoge I/O: Naast digitale I/O beschikt de DS3800HUMB over analoge in- en uitgangskanalen. Analoge ingangen kunnen signalen verwerken van sensoren die continue fysieke parameters meten, zoals temperatuur, druk of stroomsnelheden in de gasturbine. Deze sensoren voeren doorgaans spannings- of stroomsignalen uit, en de analoge ingangskanalen van het bord kunnen deze signalen met hoge precisie nauwkeurig verwerven en digitaliseren. Analoge uitgangen kunnen stuursignalen genereren in de vorm van spanning of stroom om actuatoren zoals kleppen of motoren aan te drijven. Dit maakt nauwkeurige controle van de werking van de turbine mogelijk, door bijvoorbeeld de positie van een brandstofklep aan te passen op basis van de gemeten temperatuur en druk in de verbrandingskamer om de brandstofstroom en de verbrandingsefficiëntie te optimaliseren.
• Hoge signaalverwerkingscapaciteit:
  • Breed signaalbereik: Het bord kan een breed scala aan invoer- en uitvoersignaaltypen en amplitudes verwerken. Voor analoge ingangen kan het verschillende spannings- en stroombereiken accepteren die vaak worden gebruikt in industriële sensoren, zoals 0 - 10 V, 4 - 20 mA, enz. Deze veelzijdigheid maakt het mogelijk om te communiceren met een breed scala aan sensoren die op de markt verkrijgbaar zijn, ongeacht hun specifieke outputkarakteristieken. Op dezelfde manier kan het voor analoge uitgangen signalen genereren binnen het juiste bereik om verschillende actuatoren effectief aan te sturen, waardoor compatibiliteit wordt gegarandeerd met verschillende soorten industriële apparatuur die een analoge ingang nodig hebben voor hun werking.
  • Nauwkeurige signaalverwerking: De DS3800HUMB is uitgerust met signaalverwerkingsmogelijkheden die zorgen voor nauwkeurige digitalisering van analoge ingangen en het genereren van nauwkeurige analoge uitgangen. Het bevat functies zoals signaalversterking, filtering en kalibratie om de signaalkwaliteit te verbeteren en de nauwkeurigheid te behouden. Zwakke sensorsignalen kunnen bijvoorbeeld worden versterkt tot een geschikt niveau voor nauwkeurige verwerking, en elektrische ruis kan worden uitgefilterd om interferentie met de gemeten signalen te voorkomen, wat resulteert in betrouwbare data-acquisitie en controleacties.

• Communicatiefuncties

• Ondersteuning voor meerdere protocollen:
  • EtherNet/IP: Dankzij de ondersteuning voor EtherNet/IP kan het bord naadloos worden geïntegreerd met op Ethernet gebaseerde industriële netwerken. Dit protocol maakt snelle en efficiënte gegevensuitwisseling mogelijk met andere apparaten, Supervisory Control and Data Acquisition (SCADA)-systemen of managementplatforms op ondernemingsniveau. Het wordt veel gebruikt in industriële automatiseringsomgevingen, waardoor bewaking en controle op afstand van het gasturbinesysteem mogelijk wordt. Exploitanten van installaties hebben bijvoorbeeld via EtherNet/IP toegang tot realtime gegevens over de turbineprestaties vanuit een gecentraliseerde controlekamer, waardoor ze weloverwogen beslissingen kunnen nemen en de bedrijfsparameters indien nodig kunnen aanpassen.
  • ProfiNet: ProfiNet-compatibiliteit zorgt ervoor dat de DS3800HUMB zeer interoperabel is met een breed scala aan industriële apparaten. Het biedt functies voor diagnostiek en configuratie, waardoor de beheerbaarheid van het netwerk wordt verbeterd. Hierdoor kan het bord communiceren met andere ProfiNet-compatibele componenten binnen het Mark IV-systeem en in de bredere fabrieksautomatiseringsomgeving. Het maakt een eenvoudige integratie van het gasturbinebesturingssysteem met andere automatiseringsprocessen mogelijk, zoals het coördineren van de werking van de turbine met andere apparatuur in een energiecentrale met gecombineerde cyclus.
  • ApparaatNet: Met ondersteuning voor DeviceNet kan het bord communiceren met verschillende sensoren en actuatoren die dit protocol gebruiken. DeviceNet staat bekend om zijn eenvoud en de mogelijkheid om apparaten met relatief lage communicatievereisten te verbinden. Dit biedt flexibiliteit bij het bouwen van een alomvattend en onderling verbonden besturingssysteem rond de gasturbine, dat ruimte biedt aan verschillende soorten industriële apparatuur die mogelijk specifieke communicatievoorkeuren of beperkingen hebben.
• Verbeterde communicatiemogelijkheden:
  • Gegevensuitwisseling en coördinatie: De meerdere communicatieprotocollen die door de DS3800HUMB worden ondersteund, maken efficiënte gegevensuitwisseling en coördinatie mogelijk tussen verschillende componenten van het gasturbinebesturingssysteem en externe systemen. Het kan commando's en instelwaarden ontvangen van een centrale controller en feedback geven over de actuele status van de turbine en de bijbehorende processen. Deze bidirectionele communicatie is essentieel voor het implementeren van closed-loop-regelstrategieën, waardoor ervoor wordt gezorgd dat de turbine optimaal functioneert en effectief reageert op veranderingen in de bedrijfsomstandigheden of besturingsopdrachten.
  • Bewaking en controle op afstand: De mogelijkheid om via deze protocollen te communiceren vergemakkelijkt ook het op afstand monitoren en besturen van de gasturbine. Onderhoudspersoneel kan op afstand toegang krijgen tot diagnostische informatie, prestatietrends monitoren en indien nodig zelfs aanpassingen aan het besturingssysteem maken. Dit vermindert de noodzaak van aanwezigheid ter plaatse voor routinecontroles en kleine aanpassingen, waardoor de operationele efficiëntie wordt verbeterd en de onderhoudskosten worden verlaagd.

• Kracht- en beschermingsfuncties

• Groot spanningsingangsbereik:
  • Aanpassingsvermogen van de voeding: Het bord is ontworpen om te werken met een breed spanningsingangsbereik, waardoor het zeer goed aanpasbaar is aan verschillende stroomvoorzieningsomstandigheden in verschillende industriële omgevingen. Of de stroombron nu een stabiele netvoeding is met kleine spanningsschommelingen of een generator ter plaatse met een potentieel meer variabele output, de DS3800HUMB kan op betrouwbare wijze stroom ontvangen. Deze flexibiliteit minimaliseert het risico op onverwachte stilstand als gevolg van stroomproblemen en zorgt voor een continue werking van het gasturbinebesturingssysteem, wat bijdraagt ​​aan de algehele beschikbaarheid en betrouwbaarheid van de turbine.
  • Compatibiliteit met stroombronnen: Dankzij het grote spanningsbereik kan de kaart in verschillende stroomvoorzieningsinfrastructuren worden geïntegreerd zonder dat in veel gevallen uitgebreide stroomconditionering of extra spanningsconversieapparatuur nodig is. Dit vereenvoudigt het installatieproces en vermindert de complexiteit en kosten die gepaard gaan met het garanderen van een goede stroomtoevoer naar het besturingssysteem.
• Bescherming tegen overspanning en omgekeerde polariteit:
  • Componentbescherming: De toevoeging van overspannings- en omgekeerde polariteitsbeveiligingsfuncties beschermt de gevoelige elektronische componenten op het bord tegen mogelijke stroomgerelateerde schade. Overspanningsbeveiliging treedt in werking wanneer de inkomende voedingsspanning een bepaalde veilige drempel overschrijdt, waardoor wordt voorkomen dat overmatige spanning de interne circuits bereikt en defecten aan componenten veroorzaakt. Beveiliging tegen omgekeerde polariteit zorgt ervoor dat als de voedingsaansluitingen per ongeluk worden verwisseld, de componenten van het bord niet worden beschadigd. Deze beschermingsmechanismen verbeteren de duurzaamheid en levensduur van het bord, waardoor de kans op dure reparaties of vervangingen als gevolg van problemen met de stroomvoorziening wordt verkleind.
  • Systeemstabiliteit: Door te beschermen tegen stroomgerelateerde problemen dragen deze functies bij aan de algehele stabiliteit van het gasturbinebesturingssysteem. Instabiele stroom of onjuiste stroomaansluitingen kunnen leiden tot grillig gedrag van het besturingssysteem, waardoor de prestaties van de turbine worden beïnvloed en mogelijk veiligheidsrisico's ontstaan. De overspannings- en omgekeerde polariteitsbeveiliging helpen een stabiele stroomomgeving voor het bord te behouden, waardoor een consistente en betrouwbare werking wordt gegarandeerd.

• Programmeer- en aanpassingsfuncties

• Ondersteuning voor meertalige programmering:
  • Programmeerflexibiliteit: De DS3800HUMB ondersteunt meerdere programmeertalen, waaronder ladderdiagram, functieblokdiagram en gestructureerde tekst. Deze verscheidenheid aan programmeeropties komt tegemoet aan de verschillende programmeervoorkeuren en vaardigheden van ingenieurs en technici. Voor degenen die meer bekend zijn met de grafische weergave en intuïtieve logica van ladderdiagrammen, biedt het een eenvoudige manier om besturingslogica te implementeren voor eenvoudige aan/uit-bedieningen of eenvoudige sequentiële handelingen. Aan de andere kant is de gestructureerde teksttaal geschikt voor complexere algoritmen en wiskundige berekeningen die nodig zijn voor geavanceerde regelstrategieën, zoals het optimaliseren van de prestaties van de gasturbine op basis van meerdere invoerparameters.
  • Efficiënte ontwikkeling: De mogelijkheid om uit verschillende programmeertalen te kiezen maakt een efficiënte ontwikkeling en aanpassing van de besturingslogica voor het gasturbinesysteem mogelijk. Ingenieurs kunnen de taal gebruiken die het beste past bij de specifieke vereisten van de applicatie, waardoor de ontwikkeltijd wordt verkort en het eenvoudiger wordt om nieuwe besturingsstrategieën of aanpassingen aan bestaande te implementeren en te testen. Deze flexibiliteit stimuleert ook innovatie en optimalisatie in het ontwerp van het besturingssysteem, omdat het de integratie van verschillende programmeertechnieken en -benaderingen mogelijk maakt.
• Configureerbaar via jumpers:
  • Maatwerk: Het bord is verdeeld in vier secties (Quad A, Quad B, Quad C en Quad D), elk met een eigen set jumpers. Deze jumpers bieden een handige manier om de verwerking binnen elke sectie te configureren volgens de specifieke behoeften van de toepassing. Gebruikers kunnen bijvoorbeeld verschillende parameters instellen die verband houden met de verwerking van ingangs-/uitgangssignalen, communicatie-instellingen of interne verwerkingsopties door de jumperposities aan te passen. Hierdoor kan het gedrag van de kaart nauwkeurig worden afgestemd op de unieke vereisten van het gasturbinebesturingssysteem, zoals het configureren van specifieke digitale ingangskanalen voor bepaalde soorten sensoren of het in-/uitschakelen van bepaalde communicatiefuncties op basis van de netwerkconfiguratie.
  • Aanpassingsvermogen: Dankzij de jumperconfiguratiefunctie kan de DS3800HUMB worden aangepast aan verschillende bedrijfsscenario's en besturingsvereisten. Naarmate de toepassing van de gasturbine of de omringende industriële omgeving verandert, kunnen de jumpers eenvoudig worden aangepast om de functionaliteit van het bord te wijzigen zonder dat uitgebreide hardwareaanpassingen of herprogrammering van de software nodig zijn. Dit vereenvoudigt het proces van het aanpassen van het besturingssysteem aan de veranderende operationele eisen.

• Diagnostische kenmerken

• Uitgebreide zelfcontrole:
  • Controles van interne componenten: Het bord beschikt over robuuste diagnostische mogelijkheden waarmee het zijn eigen interne componenten voortdurend kan bewaken. Het kan de gezondheid van verschillende circuits, chips en connectoren controleren en problemen detecteren zoals defecten aan componenten, elektrische kortsluitingen of abnormale spanningsniveaus. Het kan bijvoorbeeld de temperatuur van kritische componenten bewaken en deze vergelijken met het normale werkingsbereik, waardoor een alarm wordt geactiveerd als de temperatuur de veilige limieten overschrijdt. Deze proactieve monitoring helpt bij het identificeren van potentiële problemen voordat ze escaleren en aanzienlijke verstoringen van het gasturbinebesturingssysteem veroorzaken.
  • Signaalbewaking: Naast het monitoren van interne componenten kan de DS3800HUMB ook de in- en uitgangssignalen nauwlettend in de gaten houden. Het controleert de integriteit van de digitale en analoge signalen die van sensoren worden ontvangen en naar actuatoren worden verzonden. Als een signaal buiten bereik is, vervormd is of ontbreekt, kan het bord gedetailleerde foutmeldingen genereren of alarmen activeren. Dit zorgt ervoor dat nauwkeurige gegevens worden gebruikt voor besturingsbeslissingen en dat de actuatoren de juiste opdrachten ontvangen, wat bijdraagt ​​aan de betrouwbare werking van de gasturbine.
• Foutrapportage en alarmering:
  • Gedetailleerde foutmeldingen: Wanneer een probleem wordt gedetecteerd, kan het bord gedetailleerde foutmeldingen genereren die waardevolle informatie geven over de aard van het probleem. Deze berichten kunnen details bevatten zoals welk onderdeel of signaal wordt beïnvloed, het type fout (bijvoorbeeld signaal buiten bereik, communicatiefout, hardwarestoring) en alle relevante gegevens die kunnen helpen bij het diagnosticeren en oplossen van het probleem. Als een analoog ingangssignaal van een temperatuursensor bijvoorbeeld consistent onder het verwachte bereik ligt, kan de foutmelding de sensor-ID, de gemeten signaalwaarde en het verwachte bereik aangeven, waardoor onderhoudspersoneel snel de oorzaak van het probleem kan opsporen.
  • Alarmactivering: De DS3800HUMB kan alarmen activeren om operators of onderhoudspersoneel te waarschuwen wanneer er een abnormale toestand wordt gedetecteerd. Deze alarmen kunnen visueel zijn, zoals de activering van het rode indicatielampje op het bord, of hoorbaar, afhankelijk van de algehele opzet van het besturingssysteem. De mogelijkheid om relevant personeel onmiddellijk op de hoogte te stellen van problemen maakt snelle responstijden mogelijk, waardoor de uitvaltijd wordt verminderd en de impact van problemen op de werking van de gasturbine wordt geminimaliseerd.

Technische parameters: DS3800HUMB

Toepassingen: DS3800HUMB

• Gasturbine-elektriciteitscentrales:
  • Turbinebesturing en -bewaking: In gasturbinecentrales speelt de DS3800HUMB een cruciale rol in de algehele controle en monitoring van de werking van de gasturbine. Het slaat de noodzakelijke besturingsalgoritmen en kalibratiegegevens op in de EPROM-modules om een ​​nauwkeurige controle van parameters zoals brandstofinjectie, luchtinlaat en verbrandingsprocessen te garanderen. De in het geheugen opgeslagen regelalgoritmen kunnen bijvoorbeeld de brandstofstroom aanpassen op basis van de snelheid, temperatuur en belastingsomstandigheden van de turbine om het vermogen en de efficiëntie te optimaliseren. De analoge en digitale ingangskanalen van het bord ontvangen signalen van verschillende sensoren, zoals temperatuursensoren in de verbrandingskamer, druksensoren in de luchtinlaatkanalen en snelheidssensoren op de turbine-as. Op basis van deze invoergegevens neemt het op de DS3800HUMB geïmplementeerde besturingssysteem beslissingen en stuurt het opdrachten via de digitale en analoge uitgangskanalen naar actuatoren zoals brandstofkleppen, compressorschoepen en aandrijvingen met variabele snelheid om een ​​stabiele en efficiënte werking van de gasturbine te behouden.
  • Datalogging en historische analyse: De geheugenmogelijkheden van het bord, vooral met de EPROM-modules, maken datalogging van belangrijke operationele parameters in de loop van de tijd mogelijk. Deze historische gegevens kunnen worden gebruikt voor prestatieanalyse, voorspellend onderhoud en probleemoplossing. Operators kunnen bijvoorbeeld temperatuurtrends uit het verleden, trillingsniveaus of variaties in het vermogen bekijken om patronen te identificeren die op potentiële problemen kunnen duiden of om onderhoudsschema's te optimaliseren. Door deze geregistreerde gegevens te analyseren, kunnen ze vroege tekenen van slijtage van componenten detecteren, zoals geleidelijke veranderingen in temperatuur- of drukmetingen, en preventieve maatregelen nemen om onverwachte defecten te voorkomen en de levensduur van de gasturbine te verlengen.
  • Netintegratie en communicatie: De ondersteuning van de DS3800HUMB voor communicatieprotocollen zoals EtherNet/IP, ProfiNet en DeviceNet maakt naadloze integratie mogelijk met de Supervisory Control and Data Acquisition (SCADA)-systemen van het elektriciteitsnet en andere netwerkbeheerplatforms. Het kan real-time gegevens over de stroomopwekking, de status en de bedrijfsparameters van de gasturbine naar de netwerkbeheerders verzenden, waardoor een effectieve netintegratie en taakverdeling wordt vergemakkelijkt. In geval van netstoringen of veranderingen in de stroomvraag kan het bord opdrachten ontvangen van het netcontrolecentrum om de stroomopbrengst van de gasturbine dienovereenkomstig aan te passen, waardoor de netstabiliteit en een betrouwbare stroomvoorziening worden gegarandeerd.

Industriële procestoepassingen

• Raffinaderijen en petrochemische fabrieken:
  • Bediening van door turbines aangedreven apparatuur: Veel raffinaderijen en petrochemische fabrieken gebruiken gasturbines om compressoren, pompen en andere kritische apparatuur aan te drijven voor processen zoals de raffinage van ruwe olie, productscheiding en chemische synthese. Voor de aansturing van deze turbine-aangedreven units wordt de DS3800HUMB gebruikt. De digitale en analoge ingangen ontvangen signalen die verband houden met de bedrijfsomstandigheden van de apparatuur, zoals de druk en stroomsnelheden van de vloeistoffen die worden verwerkt, evenals de snelheid en temperatuur van de turbine zelf. Op basis van deze informatie past het besturingssysteem op het bord de werking van de turbine en de aangesloten apparatuur aan via de uitgangskanalen. Het kan bijvoorbeeld de snelheid van een gasturbine-aangedreven compressor regelen om de vereiste druk in een pijpleiding voor het transport van geraffineerde producten te handhaven, of de werking van een pomp aanpassen om de juiste stroom chemicaliën in een reactieproces te garanderen.
  • Procesoptimalisatie en veiligheid: Dankzij de geheugen- en programmeermogelijkheden van de DS3800HUMB kunnen aangepaste besturingsstrategieën worden geïmplementeerd om industriële processen te optimaliseren. Operators kunnen specifieke algoritmen opslaan in de EPROM-modules om de efficiëntie van het totale proces te maximaliseren, rekening houdend met factoren als energieverbruik, productkwaliteit en productiedoorvoer. Bovendien dragen de diagnostische functies van het bord bij aan de procesveiligheid door de turbine en de apparatuur voortdurend te controleren op abnormale omstandigheden. Als een kritische parameter de veilige limieten overschrijdt of een sensor uitvalt, kan het bestuur alarmen activeren en passende maatregelen nemen, zoals het uitschakelen van de door turbines aangedreven apparatuur om ongelukken of schade aan de procesinfrastructuur te voorkomen.
• Chemische productiefabrieken:
  • Chemische reactorcontrole: Bij de chemische productie, waar nauwkeurige controle van de reactieomstandigheden essentieel is voor de productkwaliteit en procesveiligheid, kan de DS3800HUMB worden gebruikt voor het regelen van door gasturbines aangedreven roerwerken, mengers of warmtewisselaars die verband houden met chemische reactoren. De analoge ingangen ontvangen temperatuur-, druk- en stroomsnelheidsgegevens van sensoren in het reactorsysteem, en de besturingsalgoritmen die in het geheugen van het bord zijn opgeslagen, gebruiken deze informatie om de werking van de turbineaangedreven apparatuur aan te passen. Het kan bijvoorbeeld de snelheid van een roerder regelen om een ​​goede menging van de reactanten te garanderen, of de warmte-invoer van een door een turbine aangedreven warmtewisselaar regelen om de gewenste reactietemperatuur te handhaven.
  • Noodstop en gevarenpreventie: De diagnostische en alarmactiverende mogelijkheden van de DS3800HUMB zijn cruciaal in chemische fabrieken om gevaarlijke situaties te voorkomen. In het geval van een chemisch lek, een plotselinge drukverhoging of een andere abnormale toestand die wordt gedetecteerd door de sensoren die op de kaart zijn aangesloten, kan het systeem snel een noodstopprocedure uitvoeren door signalen via de digitale uitgangskanalen te sturen om de gasturbine te stoppen en bijbehorende apparatuur. Dit helpt bij het beperken van het gevaar en het beschermen van het fabriekspersoneel, de apparatuur en het milieu.

Mariene toepassingen

• Scheepsvoortstuwing en energieopwekking:
  • Aandrijfsystemen voor gasturbines: In moderne schepen, vooral die in de marine- en commerciële hogesnelheidssector, worden gasturbines steeds vaker gebruikt voor voortstuwing vanwege hun hoge vermogen-gewichtsverhouding en snelle opstarttijden. De DS3800HUMB wordt gebruikt om de gasturbinevoortstuwingssystemen van het schip te besturen en te monitoren. De digitale en analoge ingangen verzamelen gegevens over parameters zoals turbinesnelheid, uitlaatgastemperatuur en brandstofverbruik, terwijl de uitgangskanalen componenten besturen zoals brandstofinjectiesystemen, propeller-pitch-mechanismen (indien van toepassing) en andere actuatoren die verband houden met het voortstuwingssysteem. Dit maakt nauwkeurige controle van de snelheid en manoeuvreerbaarheid van het schip mogelijk, waardoor een efficiënte en veilige bediening tijdens reizen wordt gegarandeerd.
  • Hulpstroomopwekking: Op schepen worden gasturbines ook gebruikt om hulpstroom op te wekken voor systemen aan boord zoals verlichting, ventilatie en elektronica. De DS3800HUMB helpt bij het besturen van deze hulpturbines door signalen te ontvangen die verband houden met de stroomvraag van de verschillende boordsystemen en de werking van de turbine dienovereenkomstig aan te passen. Het kan communiceren met andere systemen aan boord via de ondersteunde communicatieprotocollen om een ​​stabiele stroomvoorziening te garanderen, ongeacht de bedrijfsomstandigheden van het schip, zoals veranderingen in de belasting of variaties in de snelheid en oriëntatie van het schip.

Toepassingen voor stadsverwarming en -koeling

• Door turbine aangedreven koelmachines en verwarmingen: In stadsverwarmings- en koelingssystemen die gasturbines gebruiken om koelmachines (voor koeling) of verwarmingen (voor verwarming) aan te drijven, wordt de DS3800HUMB gebruikt om de werking van deze turbines te bewaken en te regelen. Op basis van de temperatuur- en belastingseisen van het district past het besturingssysteem van het bestuur de stroomopbrengst van de turbines en de werking van de aangesloten verwarmings- of koelapparatuur aan. In een stadskoelsysteem tijdens de piekvraag in de zomer kan de DS3800HUMB bijvoorbeeld signalen ontvangen van temperatuursensoren in de wijk en de opgeslagen regelalgoritmen gebruiken om het vermogen naar de turbineaangedreven koelmachines te vergroten, waardoor een efficiënte koeling van de gebouwen in de omgeving wordt gegarandeerd. . Op dezelfde manier kan het in een stadsverwarmingssysteem tijdens koude periodes de werking van turbineaangedreven verwarmingen regelen om de gewenste binnentemperatuur in de bediende gebouwen te handhaven.

Integratie van hernieuwbare energie

• Hybride energiesystemen: In hybride energiesystemen die gasturbines combineren met hernieuwbare energiebronnen zoals windturbines of zonnepanelen, kan de DS3800HUMB een rol spelen bij het coördineren van de werking van verschillende componenten voor energieopwekking. Het kan besturingsalgoritmen opslaan voor het optimaliseren van de gecombineerde werking van deze diverse energiebronnen op basis van factoren zoals weersomstandigheden, stroomvraag en energieopslagniveaus. Tijdens perioden waarin er weinig wind- of zonne-energie wordt opgewekt, kan het bord bijvoorbeeld de gasturbine besturen om de stroomopbrengst te vergroten om aan de totale stroomvraag van het systeem te voldoen. Het kan ook communiceren met energieopslagsystemen (zoals batterijen) om laad- en ontlaadprocessen te beheren, waardoor een stabiele en betrouwbare stroomtoevoer naar het elektriciteitsnet of lokale belastingen wordt gegarandeerd.

Maatwerk:DS3800HUMB

• Beheer algoritmeaanpassing:
  • Turbinespecifieke optimalisatie: Afhankelijk van de specifieke kenmerken van de gasturbine en de toepassing ervan, kunnen de op de DS3800HUMB geïmplementeerde besturingsalgoritmen worden aangepast. In een gasturbine die wordt gebruikt voor een bepaald industrieel proces met specifieke belastingspatronen of efficiëntie-eisen kunnen bijvoorbeeld aangepaste algoritmen worden ontwikkeld om de relatie tussen invoersignalen van sensoren (zoals temperatuur, druk en snelheid) en uitvoeropdrachten naar actuatoren te optimaliseren ( zoals brandstofkleppen en compressorschoepen). In een voortstuwingssysteem met gasturbines voor schepen, waar snelle acceleratie en nauwkeurige snelheidsregeling cruciaal zijn voor scheepsmanoeuvres, kan de software worden geprogrammeerd met algoritmen die prioriteit geven aan snelle en soepele veranderingen in de turbinesnelheid, terwijl ook rekening wordt gehouden met factoren als het gewicht van het schip, de watercondities en de gewenste snelheid. versnellingspercentages.
  • Procesintegratie: In industriële processen waarbij de DS3800HUMB deel uitmaakt van een groter systeem, kan de software worden aangepast om naadloos te integreren met andere processen. In een chemische fabriek waar meerdere reacties achter elkaar plaatsvinden en die worden aangedreven door gasturbines, kan de besturingssoftware bijvoorbeeld worden geprogrammeerd om te communiceren en te coördineren met andere procesbesturingssystemen. Het kan signalen ontvangen die verband houden met de voortgang van stroomopwaartse reacties en de uitgangsbesturingssignalen dienovereenkomstig aanpassen om het gehele productieproces te optimaliseren. Dit kan inhouden dat de werking van pompen, kleppen en roerwerken wordt gesynchroniseerd op basis van de kinetiek en vereisten van de chemische reacties.
  • Foutdetectie en afhandeling: De software kan worden geconfigureerd om specifieke fouten op maat te detecteren en erop te reageren. Verschillende applicaties kunnen verschillende foutmodi of componenten hebben die gevoeliger zijn voor problemen. Als in een energiecentrale met gecombineerde cyclus de gasturbine een bepaald type mechanische trillingen ervaart die de prestaties of levensduur kunnen beïnvloeden, kan de firmware worden geprogrammeerd om de ingangssignalen van sensoren die op de DS3800HUMB zijn aangesloten, samen met trillingssensoren nauwlettend te volgen. Als abnormale trillingen worden gedetecteerd, kan dit specifieke acties teweegbrengen, zoals het verminderen van de turbinebelasting, het waarschuwen van de exploitanten van de installatie met gedetailleerde diagnostische informatie en het voorstellen van mogelijke corrigerende maatregelen, zoals het controleren van de balans van de turbine-as of de staat van de lagers.
  • Aanpassing van communicatieprotocollen: Om te integreren met bestaande industriële besturingssystemen die mogelijk verschillende communicatieprotocollen gebruiken, kan de software van de DS3800HUMB worden bijgewerkt. Als een fabriek bijvoorbeeld over oudere apparatuur beschikt die communiceert via een eigen serieel protocol, kan de firmware van het bord worden aangepast om dat protocol te ondersteunen. Dit maakt een naadloze gegevensuitwisseling mogelijk tussen de DS3800HUMB en de oudere apparatuur, waardoor continu gebruik en integratie binnen het totale productiesysteem mogelijk is. In toepassingen die verbinding willen maken met opkomende technologieën zoals het Internet of Things (IoT) of cloudgebaseerde monitoringplatforms, kan de software worden verbeterd om te werken met protocollen zoals MQTT (Message Queuing Telemetry Transport) of RESTful API's. Dit maakt efficiënte monitoring op afstand, data-analyse en controle vanaf externe systemen mogelijk, waardoor een betere integratie met bredere beheer- en optimalisatiestrategieën op ondernemingsniveau mogelijk wordt.

Hardware-aanpassing

• I/O-aanpassing:
  • Selectie en uitbreiding van I/O-modules: Op basis van de specifieke vereisten van een toepassing kunnen gebruikers verschillende combinaties van I/O-modules voor de DS3800HUMB kiezen. Als een bepaald industrieel proces bijvoorbeeld een groot aantal analoge ingangen vereist voor het bewaken van temperatuur-, druk- en flowsensoren, maar minder digitale uitgangen, kunnen extra analoge ingangsmodules worden toegevoegd terwijl het aantal digitale uitgangsmodules wordt verminderd. Omgekeerd kunnen in een besturingssysteem voor een robotarm, waarbij nauwkeurige digitale besturing van meerdere actuatoren cruciaal is, meer digitale uitgangsmodules worden opgenomen. Externe I/O-uitbreidingskaarten kunnen ook worden gebruikt om het totale aantal beschikbare I/O-kanalen te vergroten als de standaardconfiguratie van de DS3800HUMB onvoldoende is. Dit maakt een naadloze uitbreiding van de bewakings- en besturingsmogelijkheden van het systeem mogelijk, zodat er indien nodig meer sensoren en actuatoren kunnen worden geplaatst.
  • Signaalconditionering en -bescherming: De ingangskanalen kunnen worden aangepast met specifieke signaalconditioneringscircuits. In toepassingen waarbij sensoren zich in omgevingen met elektrische ruis bevinden, kunnen aangepaste filters aan de analoge ingangskanalen worden toegevoegd om interferentie te verwijderen en de signaalkwaliteit te verbeteren. In een monitoringsysteem voor spoorweginfrastructuur waar spoorsensoren worden blootgesteld aan elektromagnetische interferentie van passerende treinen, kunnen op maat ontworpen notch-filters worden geïntegreerd om specifieke geluidsfrequenties te onderdrukken. Bovendien kunnen verbeterde beveiligingscircuits worden toegevoegd aan de digitale in- en uitgangen om te beschermen tegen hogere spanningspieken of elektrische spanningspieken die in bepaalde industriële omgevingen aanwezig kunnen zijn.
• Aanpassing van de stroomingang: In industriële omgevingen met niet-standaard voedingsconfiguraties kan de voedingsingang van de DS3800HUMB worden aangepast. In een offshore olieplatform waar de stroomvoorziening onderhevig is aan aanzienlijke spanningsschommelingen en harmonische vervormingen als gevolg van de complexe elektrische infrastructuur en het gebruik van generatoren, kunnen op maat gemaakte stroomconditioneringsmodules zoals DC-DC-converters met geavanceerde spanningsregeling en filtermogelijkheden worden toegevoegd. Deze zorgen ervoor dat het bord stabiele en schone stroom ontvangt, beschermt het tegen stroompieken en zorgt voor een betrouwbare werking. Op een afgelegen locatie voor de opwekking van zonne-energie, waar de door zonnepanelen opgewekte energie wordt opgeslagen in batterijen en de spanningsniveaus variëren afhankelijk van de laadstatus van de batterij, kan een soortgelijke aanpassing van de stroominvoer worden gedaan om de DS3800HUMB compatibel te maken met de beschikbare stroomvoorziening en te functioneren optimaal onder die omstandigheden.

Maatwerk op basis van omgevingseisen

• Behuizing en bescherming op maat:
  • Aanpassing aan harde omgevingen: In extreem zware industriële omgevingen, zoals omgevingen met veel stof, vochtigheid, blootstelling aan chemicaliën of extreme temperaturen, kan de fysieke behuizing van de DS3800HUMB worden aangepast. In een energiecentrale in de woestijn waar stofstormen vaak voorkomen, kan de behuizing worden ontworpen met verbeterde stofdichte functies, zoals hoogefficiënte luchtfilters, afgedichte pakkingen en een robuuste buitenbehuizing om de interne componenten schoon te houden. Er kunnen speciale coatings op de plaat en de componenten worden aangebracht om te beschermen tegen de schurende effecten van stofdeeltjes. In een chemische verwerkingsfabriek waar het risico bestaat op chemische spatten en dampen, kan de behuizing worden gemaakt van materialen die bestand zijn tegen chemische corrosie, zoals roestvrij staal of gespecialiseerde kunststofcomposieten. Het kan ook worden afgedicht om te voorkomen dat schadelijke stoffen de interne componenten bereiken, en er kunnen extra ventilatiesystemen worden ingebouwd om potentieel explosieve of schadelijke gasophopingen te beheersen.
  • Thermisch beheer: Afhankelijk van de omgevingstemperatuuromstandigheden van de industriële omgeving kunnen op maat gemaakte oplossingen voor thermisch beheer worden geïntegreerd. In een faciliteit in een warm klimaat waar het bord gedurende langere perioden kan worden blootgesteld aan hoge temperaturen, kunnen extra koellichamen, koelventilatoren of zelfs vloeistofkoelsystemen (indien van toepassing) in de behuizing worden geïntegreerd om het apparaat binnen zijn optimale prestaties te houden. bedrijfstemperatuurbereik. In koude omgevingen zoals olie- en gasexploratielocaties in het Noordpoolgebied kunnen verwarmingselementen of isolatie aan de behuizing worden toegevoegd om ervoor te zorgen dat de DS3800HUMB zelfs bij temperaturen onder het vriespunt betrouwbaar opstart en werkt.

Maatwerk voor specifieke industriële normen en voorschriften

• Nalevingsaanpassing:
  • Vereisten voor kerncentrales: In kerncentrales, die extreem strenge veiligheids- en regelgevingsnormen hanteren, kan de DS3800HUMB worden aangepast om aan deze specifieke eisen te voldoen. Dit kan het gebruik van door straling geharde materialen voor de componenten van het bord inhouden, het ondergaan van gespecialiseerde test- en certificeringsprocessen om de betrouwbaarheid onder nucleaire omstandigheden te garanderen, en het implementeren van redundante of faalveilige functies. Er kunnen bijvoorbeeld redundante voedingen en meerdere lagen van foutdetectie en -correctie in de software worden opgenomen om te voldoen aan de hoge veiligheidseisen van de industrie. Bovendien kan een verbeterde elektromagnetische afscherming worden toegepast om te beschermen tegen mogelijke interferentie die de werking van de kaart in de nucleaire omgeving zou kunnen beïnvloeden.
  • Lucht- en ruimtevaartnormen: In lucht- en ruimtevaarttoepassingen zijn er strikte regels met betrekking tot trillingstolerantie, elektromagnetische compatibiliteit (EMC) en betrouwbaarheid vanwege de kritische aard van vliegtuigoperaties. De DS3800HUMB kan worden aangepast om aan deze vereisten te voldoen. Het moet bijvoorbeeld mogelijk worden aangepast om verbeterde trillingsisolatie-eigenschappen te hebben, zoals het gebruik van gespecialiseerde schokdempers en dempingsmaterialen. Het bord kan ook worden aangepast met een betere bescherming tegen elektromagnetische interferentie, inclusief afschermings- en filtermaatregelen om een ​​betrouwbare werking tijdens de vlucht te garanderen. In een toepassing voor een hulpaggregaat (APU) voor vliegtuigen zou de DS3800HUMB moeten voldoen aan strenge luchtvaartnormen voor kwaliteit en prestaties om de veiligheid en efficiëntie van de APU en bijbehorende systemen te garanderen. Dit kan het gebruik van lichtgewicht en zeer betrouwbare componenten inhouden, maar ook het ondergaan van strenge test- en certificeringsprocedures die specifiek zijn voor de lucht- en ruimtevaartindustrie.
