General Electric Auxiliary Interface Panel DS3800NADB voor industriële toepassingen

Productbeschrijving:DS3800NADB

• Afmetingen en structuur van het bestuur
  • Als printplaat heeft de DS3800NADB een relatief grote voetafdruk, die is ontworpen om een verscheidenheid aan componenten op te vangen.De grootte van het bord is geoptimaliseerd om alle benodigde schakelingen voor de analoge-digitale conversiefuncties te bevattenDe aanwezigheid van gegraveerde gaten aan de rechterboven- en rechteronderhoek wijst op een standaard montage-mechanisme.Deze gaten zijn waarschijnlijk ontworpen om in een specifieke behuizing of bedieningspaneel binnen het industriële systeem te passenDit is van cruciaal belang in omgevingen waar trillingen van machines, zoals die in een elektriciteitscentrale,kan de werking van de kaart mogelijk verstoren als deze niet correct is gemonteerd.
• Component Layout
  • Geïntegreerde schakelingenHet bord is gevuld met een aanzienlijk aantal geïntegreerde schakelingen. Deze IC's spelen verschillende rollen in het proces van analog-digitale conversie.sommige kunnen worden gebruikt voor signaalversterking, waarbij wordt gewaarborgd dat zwakke analoge signalen worden versterkt tot een passend niveau voor een nauwkeurige omzetting.met behulp van complexe algoritmen om de analoge signalen nauwkeurig te digitaliserenDe strategische plaatsing van deze IC's op het bord is ontworpen om de signaalinterferentie te minimaliseren en de algehele conversie-efficiëntie te optimaliseren.
  • Resistoren en condensatorenEr is een reeks weerstanden en condensatoren op de DS3800NADB.Capacitors, worden daarentegen gebruikt voor taken zoals het filteren van elektrisch lawaai, het ontkoppelen van stroomvoorzieningen en het opslaan en vrijgeven van elektrische lading indien nodig.Hun combinatie helpt bij het conditioneren van de analoge invoersignalen, waardoor zij beter geschikt zijn voor het proces van analoge-digitale conversie.
  • Verbindingen: Het bord is uitgerust met mannelijke en vrouwelijke aansluitingen die essentieel zijn voor de communicatie met andere onderdelen van het industriële besturingssysteem.De mannelijke connector kan worden gebruikt om digitale signalen uit te zenden die zijn omgezet van analoge ingangen, terwijl de vrouwelijke aansluiting kan worden gebruikt voor het ontvangen van stroom, besturingssignalen of aanvullende analoge invoersignalen.het risico op signaalverlies of elektrische kortsluitingen tot een minimum beperken.

2. Functioneel overzicht



• Analoog naar digitaal omzetten
  • Hoogresolutieconversie: Als 12-bits analoog-digitaal omzetkaart biedt de DS3800NADB een hoge resolutie bij het omzetten van analoge signalen in digitale vorm.Een resolutie van 12 bits betekent dat het kan onderscheiden tussen 4096 verschillende niveaus binnen het ingangs-analoge signaalbereikDeze hoge resolutie is van cruciaal belang in toepassingen waar nauwkeurige metingen en besturing vereist zijn, zoals in turbinesturingssystemen.nauwkeurige omzetting van analoge signalen van sensoren die parameters zoals temperatuur meten, druk en de doorstroming zijn essentieel voor het behoud van een optimale turbineprestatie.
  • Invoersignaalverwerking: De kaart is ontworpen voor het verwerken van een verscheidenheid aan analoge invoersignalen en kan signalen van verschillende soorten sensoren accepteren, zoals thermoparen voor temperatuurmeting, drukomvormers,en stroommetersDeze analoge signalen kunnen verschillende spanningsbereiken hebben.en de DS3800NADB is waarschijnlijk uitgerust met ingangscircuits die deze signalen kunnen schalen en conditioneren om binnen het juiste bereik te zijn voor het proces van analoge-digitale conversie.
• Gegevensuitvoer en communicatie
  • Digitaal uitvoerformaat: Zodra de analoge signalen in digitale vorm zijn omgezet, geeft de DS3800NADB de gegevens uit in een formaat dat gemakkelijk door andere componenten in het systeem kan worden verwerkt.De digitale output kan in parallel of serieel formaat zijnDeze digitale gegevens kunnen vervolgens worden verzonden naar microcontrollers, programmeerbare logische controllers (PLC's),met een vermogen van niet meer dan 50 WDeze eenheden kunnen de digitale gegevens gebruiken om beslissingen te nemen, zoals het aanpassen van de brandstofstroom, turbinesnelheid of bladenhoeken om een efficiënte en veilige werking van de turbine te garanderen.
  • Communicatie met andere onderdelen: De mannelijke en vrouwelijke connectoren op het bord maken een naadloze communicatie mogelijk met andere componenten in het industriële besturingssysteem.De kaart kan communiceren met andere boards die verantwoordelijk zijn voor taken zoals gegevensopslagHet kan bijvoorbeeld de omgezette digitale gegevens naar een displaybord sturen, dat de informatie vervolgens in een door de mens leesbaar formaat aan de operator kan presenteren.Bovendien, kan het besturingssignalen ontvangen van een centrale besturingsunit, die de werking van de kaart kan aanpassen, zoals het wijzigen van het invoersignaalbereik of de omrekeningssnelheid.

3. Aanpassing aan het milieu



• Temperatuur- en vochtbestendigheid
  • De DS3800NADB is ontworpen om te werken binnen een specifiek temperatuurbereik, meestal geschikt voor industriële omgevingen.de temperatuur kan aanzienlijk variërenDe kaart is ontworpen om deze schommelingen te weerstaan zonder de prestaties in gevaar te brengen.een betrouwbare werking garanderen, zelfs onder vochtige omstandigheden.Deze aanpasbaarheid aan het milieu wordt bereikt door gebruik te maken van onderdelen die zijn aangepast aan deze omstandigheden en door passende warmtebeheer- en vochtbestendige ontwerpkenmerken op het bord..
• Elektromagnetische compatibiliteit (EMC)
  • Industriële omgevingen zijn vaak gevuld met elektromagnetische interferentie (EMI) van verschillende bronnen, zoals motoren, transformatoren en radiofrequentie (RF) zenders.De DS3800NADB is ontworpen om elektromagnetisch compatibel, wat betekent dat het kan werken zonder dat het aanzienlijk wordt beïnvloed door deze externe elektromagnetische velden.Het heeft waarschijnlijk ingebouwde afschermings- en filtermechanismen om zijn interne componenten te beschermen tegen EMI en RFI.Dit zorgt ervoor dat het analog-digitaal conversieproces nauwkeurig blijft en dat de gegevensopbrengst betrouwbaar is, zelfs in de aanwezigheid van sterk elektromagnetisch lawaai.



Kenmerken: DS3800NADB

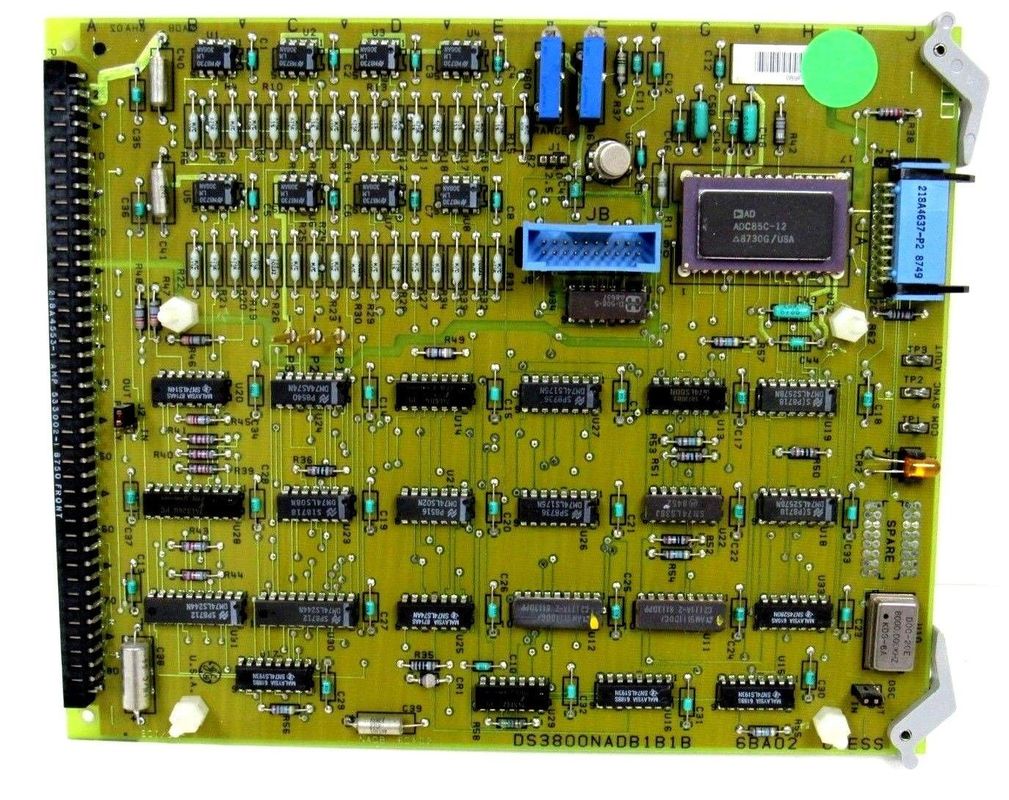

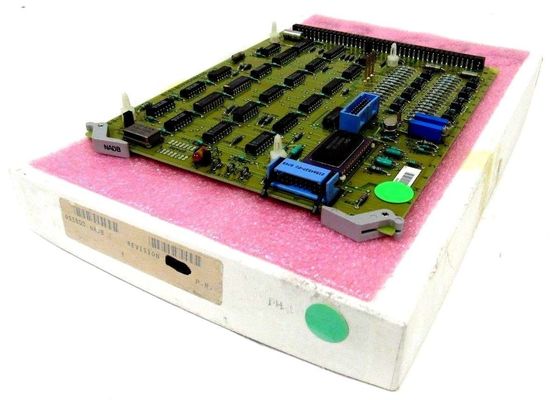

• Bestuursstructuur: Het is een relatief grote printplaat en fungeert als een moederbord voor het kleinere hulpbord DS3800DADB.Het heeft een extractor tabblad bevestigd aan de bovenste en onderste rechterhoeken voor een gemakkelijke extractie en installatieHet bord is in de fabriek geboord en aan de onderkant gemarkeerd met "NADB 6 DA 02 6 BA 04".
• VerbindingenDe connectoren zorgen voor betrouwbare verbindingen met andere componenten in het systeem.
• Componenten
  • LED-indicator: Het heeft een amberen LED met het teken "P OK" om de stroomstatus of de normale werking van het bord aan te geven.
  • Testpunten: Er zijn drie TP-testpunten gemarkeerd COM/SYNC/AOUT, die kunnen worden gebruikt voor testen en debugging.
  • Resistoren en condensatorenDe condensatoren spelen een rol bij het filteren en opslaan van energie.Terwijl de potentiometers kunnen worden ingesteld om bepaalde parameters te verfijnen.
  • Geïntegreerde schakelingen: Het is gevuld met meerdere geïntegreerde schakelingen, waaronder de ADC85H-12 12-bits A/D-omvormer met referentie en klok.Het ontwerp van deze chip omvat schaalweerstanden die analoge invoersignalen van ±2.5, ±5, ±10, 0 tot +5 of 0 tot +10 volt.



Aanpassing en flexibiliteit

SprongschakelaarsJ1 is gemarkeerd als "bereik", J2 als "pariteit" en kan worden ingesteld op "in" of "out", en J3 als "osc" en kan worden ingesteld op "in" of "out".het mogelijk maken van een bepaalde aanpassing en configuratie van de werking van het bord.PTH reserve: Er zijn langs de rechterrand reserve doorlopende gaten met bekleding, die indien nodig de mogelijkheid bieden om extra schakels aan te passen of uit te breiden.

Functionele kenmerken

Hoge resolutie: Als 12-bits analoog-digitaal omzetkaart, kan het onderscheid maken tussen 4096 verschillende niveaus binnen het ingangs-analoge signaalbereik,een hoge precisie omzetting voor nauwkeurige meting en controle.Outputsignaalcompatibiliteit: alle digitale signalen zijn DTL- en TTL-compatibel en de gegevensuitgang is negatief-waar en is beschikbaar in serie- of parallelle vorm,het makkelijk maken van interfaces met andere digitale apparaten in het systeem.Ontwerp van redundantie: Het GE Speedtronic Mark IV-systeem, waarvan de DS3800NADB deel uitmaakt, heeft geïntegreerde chipsets met twee van de drie stemredundanties op alle beschermingsparameters en kritische bedieningselementen,verbetering van de betrouwbaarheid en veiligheid van het systeem.

Technische parameters:DS3800NADB



• Resolutie: 12 bits, wat betekent dat het kan onderscheiden tussen 4096 verschillende niveaus binnen het ingangs-analoge signaalbereik, waardoor een zeer nauwkeurige omzetting voor nauwkeurige meting en besturing mogelijk is.
• Invoersignaalbereik: De ADC85H-12 12-bits A/D-omvormer op het bord heeft schaalweerstanden die analoge invoersignalen met een bereik van ±2 bieden.5, ±5, ±10, 0 tot +5 of 0 tot +10 volt.

Digitale uitgang



• Verenigbaarheid: Alle digitale signalen zijn DTL- en TTL-compatibel en de gegevensuitgang is negatief-waar.
• Uitvoerformaat: De gegevensuitvoer is beschikbaar in serie- of parallelle vorm, waardoor het gemakkelijk is om met andere digitale apparaten in het systeem te communiceren.

Verbindingen



• Mannelijke aansluiting: Gelegen aan één korte rand van het bord, gebruikt voor het verzenden van digitale signalen of voor verbinding met andere componenten waarvoor de omgezette digitale gegevens nodig zijn.
• Vrouwelijke connector: Bevult de andere korte rand, die kan worden gebruikt voor het ontvangen van vermogen, besturingssignalen of aanvullende analoge invoersignalen.
• Bandconnector: Wordt gebruikt voor communicatie met het DS3800DADB-hulpbord.

Stroomvoorziening



• Spanning: De specifieke spanningsvereisten zijn niet in detail openbaar toegankelijk, maar het is ontworpen om te werken binnen het stroombereik van het GE Speedtronic Mark IV-systeem.
• Energieverbruik: Het stroomverbruik van het paneel is niet in het openbaar bekend, maar het is geoptimaliseerd om efficiënt te werken binnen de omgeving van het turbinesturingssysteem.

Andere parameters



• LED-indicator: Het heeft een amberen LED met het teken "P OK" om de stroomstatus of de normale werking van het bord aan te geven.
• Testpunten: Er zijn drie TP-testpunten gemarkeerd COM/SYNC/AOUT, die kunnen worden gebruikt voor testen en debugging.
• Resistoren en condensatorenDe condensatoren spelen een rol bij het filteren en opslaan van energie.Terwijl de potentiometers kunnen worden ingesteld om bepaalde parameters te verfijnen.
• Sprongschakelaars: J1 is gemarkeerd als "bereik", J2 als "pariteit" en kan worden ingesteld op "in" of "out", en J3 als "osc" en kan worden ingesteld op "in" of "out",het mogelijk maken van een bepaalde aanpassing en configuratie van de werking van het bord.
• PTH reserve: Er zijn langs de rechterrand reserve doorlopende gaten met bekleding, die indien nodig de mogelijkheid bieden om extra schakels aan te passen of uit te breiden.



Toepassingen:DS3800NADB



Industriële automatisering



• Procescontrole: In industriële productieprocessen zoals chemische, olieraffinage en voedselverwerking, kan de DS3800NADB worden gebruikt om analoge signalen te converteren van procesvariabelen zoals de doorstroming, het niveau,en concentratie in digitale signalen voor de programmeerbare logische controller (PLC) of gedistribueerd besturingssysteem (DCS) om te verwerken en te besturenHierdoor kan het productieproces nauwkeurig worden gereguleerd, waardoor de kwaliteit van het product en de productie-efficiëntie worden gewaarborgd.
• Robotica: In robotsystemen kan de DS3800NADB worden gebruikt om analoge signalen van sensoren zoals krachtsensoren, positiesensoren,en visie sensoren in digitale signalen voor de robot controller te verwerken en te analyserenDit stelt de robot in staat om de externe omgeving nauwkeurig te waarnemen en met hoge precisie taken uit te voeren zoals vastpakken, monteren en lassen.

Monitorings- en diagnostische systemen voor apparatuur



Laboratoria voor onderzoek en ontwikkeling



Aanpassing: DS3800NADB

• Interactie met de DS3800DADB-hulporganisatie: De DS3800NADB fungeert als hoofdbord en wordt via een lintkabel verbonden met de DS3800DADB-hulpbord.De acht 708a1 200v m/e condensatoren op het hulpbord kunnen de capaciteit van de DS3800NADB aanzienlijk verhogen, waardoor de algehele prestaties van het systeem worden geoptimaliseerd.
• Integratie in het Speedtronic Mark IV-systeemHet maakt deel uit van het GE Speedtronic Mark IV-systeem en werkt samen met andere bedieningsplaten, sensoren en actuatoren in het systeem.ze bereiken een nauwkeurige controle over gas- en stoomturbinesZo deelt het bijvoorbeeld gegevens en besturingssignalen met andere besturingsborden om de gecoördineerde werking van het gehele systeem te waarborgen.

Onderhoud en reparatie



• Foutopsporing: De geleide indicator "P OK" op het bord kan worden waargenomen om voorlopig vast te stellen of de stroomvoorziening of de bedrijfsstatus van het bord normaal is.de drie TP-testpunten met de aanduiding COM/SYNC/AOUT stellen technici in staat om meer diepgaande signaaldetectie en foutopsporing uit te voeren.
• Herstel en vervanging: Aangezien de GE DS3800NADB een belangrijk onderdeel is van het GE Speedtronic Mark IV-systeem, worden professionele technici over het algemeen aanbevolen voor reparatie en vervanging.professionele testapparatuur en -instrumenten zoals oscilloscopen en multimeters zijn vereist om de kwaliteit en veiligheid van de reparatie te waarborgen;Sommige gespecialiseerde reparatiebedrijven voor industriële automatisering of GE's naverkoopservicecentra kunnen relevante reparatiediensten verlenen.

Ontwikkeling en vervanging



• Technologische verbeteringen: Met de voortdurende ontwikkeling van de elektronische technologie ontwikkelt zich ook de A/D-conversie-technologie.en lager energieverbruik A/D-conversie-chips verschijnenDoor het wijdverspreide gebruik van het GE Speedtronic Mark IV-systeem op bepaalde gebieden blijft de DS3800NADB echter voorlopig een essentieel onderdeel.het kan geleidelijk worden vervangen door producten met betere prestaties.
• Compatibiliteit en upgrades: Bij het overwegen van een upgrade of vervanging van de GE DS3800NADB moet volledig rekening worden gehouden met de compatibiliteit met het bestaande systeem.Nieuwe vervangingsproducten moeten op elektrisch gebied compatibel zijn met het oorspronkelijke systeem, interfacespecificaties en functies om de normale werking van het systeem te waarborgen.een uitgebreide evaluatie en testen van het systeem nodig zijn om compatibiliteitsproblemen en mogelijke veiligheidsrisico's te voorkomen;.
• J1De ADC85H-12 12-bits A/D-omvormer op het bord heeft schaalweerstanden die analoge invoersignalen met een bereik van ±2 bieden.5, ±5, ±10, 0 tot +5 of 0 tot +10 volt.
• J2: "pariteit" gemarkeerd, die kan worden ingesteld op "in" of "out", zodat de pariteitsinstellingen voor gegevensoverdracht kunnen worden geconfigureerd.Dit is nuttig bij het waarborgen van de nauwkeurigheid en integriteit van de gegevenscommunicatie tussen het bord en andere apparaten.
• J3: gemarkeerd als "osc" en kan worden ingesteld op "in" of "out", waardoor de instellingen van de oscillator kunnen worden aangepast.Dit kan worden aangepast volgens de specifieke vereisten van het systeem om de frequentie en stabiliteit van het bord te optimaliseren.

• Spare doorboordgaten met bekleding


  Er zijn reserve doorlopende gaten gelegen langs de rechterrand van het bord. Deze bieden de mogelijkheid voor extra schakelingen of uitbreidingen. Gebruikers kunnen aangepaste componenten toevoegen,met een vermogen van niet meer dan 50 W, condensatoren of andere geïntegreerde schakelingen aan het bord om aan specifieke toepassingsvereisten te voldoen of om extra functionaliteit te implementeren.
