GE DS3800NADA Peripheral Interface Module De perfecte keuze voor industriële efficiëntie

Productbeschrijving:DS3800NADA

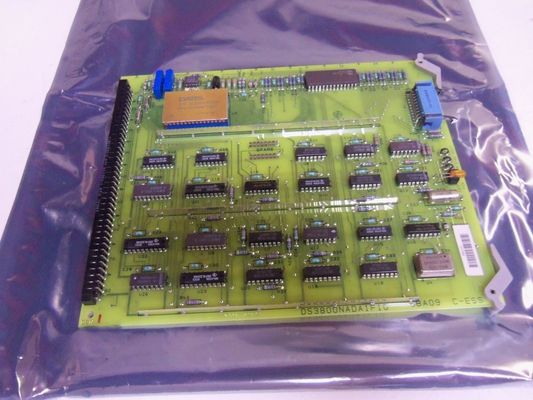

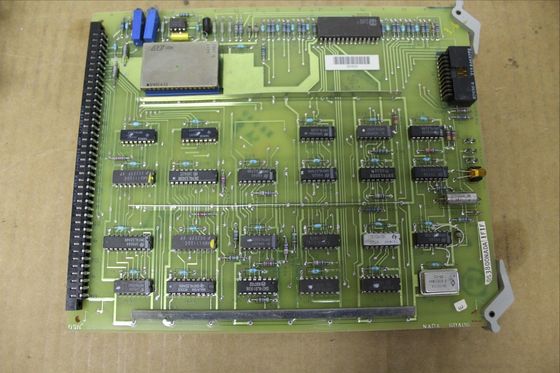

• Structuurversterking: De aanwezigheid van drie dwarsbalken aan de lange zijkant van het plank heeft een essentieel structurele functie: deze dwarsbalken fungeren als versterking en verminderen het risico op buiging van het plank aanzienlijk.In industriële omgevingen, wanneer de kaart onderhevig kan zijn aan mechanische spanningen, zoals trillingen van nabijgelegen machines, zorgt deze versterking voor de fysieke integriteit van het bord.Dit is essentieel omdat elke buiging mogelijk de delicate interne circuits kan beschadigen, wat leidt tot storing of onjuiste signaalconversie.
• Montage- en hanteerfuncties: De geboorde gaten aan alle vier de hoeken zijn standaard voor een veilige montage.Ze maken het mogelijk om de DS3800NADA stevig aan een bedieningspaneel of een op een rek gemonteerd systeem te bevestigen met behulp van geschikte hardware. De twee uittrekkingsclips, aan de rechterbovenhoek en aan de rechteronderhoek, zijn ontworpen voor een gemakkelijke verwijdering van de kaart.om technici in staat te stellen de kaart snel en veilig te verwijderen zonder schade aan de aansluitingen of andere onderdelen.
• Indicator en testpuntenDe amber LED aan de rechterkant van het bord dient als indicator en kan visuele feedback geven over de status van de kaart, zoals aansturing, gegevensoverdracht,of foutconditiesDe drie testpunten boven de LED zijn waardevolle diagnostische hulpmiddelen.of controle op de aanwezigheid van specifieke signalenDit helpt bij het oplossen van eventuele problemen die kunnen ontstaan tijdens de werking van de kaart.De twee potentiometers aan de bovenkant van het bord worden waarschijnlijk gebruikt om bepaalde elektrische kenmerken nauwkeurig af te stemmen, zoals de versterkingsaanpassing voor analoge invoersignalen.

Circuitcomponenten

• Passieve componenten: De opname van kleine condensatoren en meerdere metalen filmweerstanden is van fundamenteel belang voor de elektrische functionaliteit van de kaart.,Metalen filmweerstanden worden daarentegen gebruikt om de stroom van elektrische stroom te regelen, de spanningsniveaus in te stellen,en zorgen voor elektrische isolatieDeze combinatie zorgt ervoor dat analoge signalen goed worden geconditioneerd voordat ze in digitale vorm worden omgezet.
• Geïntegreerde schakelingenDe DS3800NADA is uitgerust met zesentwintig geïntegreerde schakelingen om complexe functies van signaalverwerking uit te voeren.en besturings- en logicacircuitsDe analoge-digitale omzetters staan in het hart van de kaart en zijn verantwoordelijk voor de nauwkeurige omzetting van analoge signalen in digitale waarden.De signaalversterkers verhogen zwakke analoge signalen tot een geschikt niveau voor omzetting, terwijl de besturingscircuits de algemene werking van de kaart beheren, met inbegrip van gegevensoverdracht en communicatie met andere componenten.
• Spare-plated - door gaten heen (PTH): De set van reserve PTH in de buurt van het bovenste midden deel van het bord biedt flexibiliteit voor toekomstige wijzigingen.Een andere mogelijkheid is een extra weerstand voor het afstemmen van een bepaald circuit of een kleinschalig geïntegreerd circuit voor een nieuwe functie.Dit vooruitstrevende ontwerp stelt de kaart in staat zich in de loop van de tijd aan te passen aan veranderende vereisten.

Communicatie en verenigbaarheid

• Inrichting van de connector: De aanwezigheid van een mannelijke en een vrouwelijke aansluiting op het bord is ontworpen om naadloze communicatie met andere modules binnen het industriële besturingssysteem mogelijk te maken.Deze connectoren zijn waarschijnlijk van hoge dichtheid., in staat om meerdere signalen te verzenden, waaronder analoge ingangen, digitale uitgangen, stroomsignalen en besturingssignalen.het risico op signaalverlies of interferentie tot een minimum beperken.
• Systeemcompatibiliteit: de compatibiliteit van de DS3800NADA met een breed scala aan GE-automatiseringssystemen, waaronder Mark V, Mark VI en Mark VIe-turbinestelsels,met een vermogen van meer dan 50 W,Deze cross-system compatibiliteit maakt het mogelijk om eenvoudig te integreren in verschillende industriële installaties.in een elektriciteitscentrale die een combinatie van turbinesturingsystemen Mark VI en PLC's RX3I gebruikt voor de totale automatisering van de installatie, kan de DS3800NADA worden gebruikt om een interface te maken tussen analoge sensoren en deze digitale besturingssystemen, waardoor een soepele gegevensstroom en een gecoördineerde werking worden gewaarborgd.

Optische kenmerken (indien van toepassing)

• Statusgegevens: Wanneer de amber-LED wordt beschouwd in de context van de optische kenmerken, geeft deze een visuele indicatie van de status van de kaart.de helderheid van de LED kan gemakkelijk worden waargenomen, waardoor de gebruiker snel kan beoordelen of de kaart correct functioneert.terwijl een knipperende LED kan een fouttoestand of een lopend diagnostisch proces aangevenDeze visuele feedback is een eenvoudige maar effectieve manier om de status van de kaart te controleren zonder dat extra diagnostische apparatuur nodig is.

Kenmerken:DS3800NADA

• Robuuste structuurontwerp
  • De drie dwarsbalken aan de lange zijde van het bord zijn een belangrijk element voor de structurele integriteit.In industriële omgevingen met trillingsmachinesBijvoorbeeld in een elektriciteitscentrale waar gasturbines aanzienlijke trillingen veroorzaken, voorkomen de dwarsbalken dat de kaart fysiek beschadigd raakt.die anders de nauwkeurige omzetting van analoge signalen zouden kunnen verstoren.
• Gemakkelijke montage en verwijdering
  • Door de op de vier hoeken geboorde gaten en de twee uittrekkingsclips wordt de installatie en verwijdering vereenvoudigd.volgens standaard industriële montagepraktijkenDe uittrekkingsclippen, die zich in de rechterboven- en rechteronderhoek bevinden, zorgen voor een gemakkelijk grijpmechanisme voor technici.Deze clips maken een snelle en schadevrije verwijdering van de kaart mogelijk., waardoor stilstandstijden worden verminderd en een efficiënte service wordt vergemakkelijkt.

• 2. Indicatoren en diagnostische kenmerken

• Visuele statusindicatie
  • De amber LED aan de rechterkant is een directe visuele indicator van de status van de kaart.of foutconditiesIn een grote industriële bedieningsruimte, waar meerdere systemen tegelijkertijd werken, stelt deze LED de gebruikers in staat snel vast te stellen of de DS3800NADA correct functioneert.een LED die continu aanlicht, kan een normale werking aangeven;, terwijl een snel knipperende LED een communicatiefout of een storing in het analog-digitale conversieproces kan signaleren.
• Toegankelijke testpunten
  • De drie testpunten boven de LED zijn van onschatbare waarde voor diagnostische doeleinden.Dit is van cruciaal belang voor het oplossen van eventuele problemen met de analoge invoersignalen of het conversieprocesAls er bijvoorbeeld een onverwachte uitgang van de A/D-omvormer is, kunnen de testpunten worden gebruikt om de integriteit van het ingangs-analoge signaal te controleren.het probleem te isoleren, hetzij in de signaalbron, hetzij in de kaart zelf.
• Verstelbare potentiometers
  • De twee potentiometers aan de bovenkant van het bord bieden de mogelijkheid om specifieke elektrische eigenschappen te verfijnen.bijvoorbeeld:In toepassingen waar de ingangs-analoogsignalen in amplitude variëren, maken de potentiometers een optimalisatie van het signaalniveau mogelijk vóór de omzetting.Dit zorgt ervoor dat de A/D-converter signalen ontvangt binnen het optimale invoerbereik, waardoor de nauwkeurigheid en de resolutie van de digitale output worden verbeterd.

• 3. Kenmerken van het circuitcomponent

• Omvattende reeks passieve componenten
  • De combinatie van kleine condensatoren en meerdere metalen filmresistoren biedt een goed afgeronde benadering van signaalconditionering.Capacitors worden gebruikt voor functies zoals het filteren van hoogfrequente lawaaiMetalen filmweerstanden worden daarentegen gebruikt voor nauwkeurige regeling van de stroomstroom.SpanningsverdelingSamen zorgen zij ervoor dat de analoge invoersignalen goed geconditioneerd en voorbereid zijn op nauwkeurige omzetting in digitaal formaat.
• Krachtige geïntegreerde schakelingen
  • Met 26 geïntegreerde schakelingen is de DS3800NADA uitgerust om complexe signaalverwerkingswerkzaamheden uit te voeren.die verantwoordelijk zijn voor het nauwkeurig omzetten van analoge signalen in digitale waarden. Signalversterkers in IC's stimuleren zwakke analoge signalen tot een geschikt niveau voor conversie.coördinatie van de gegevensoverdracht, de communicatie met andere componenten en het waarborgen van de juiste volgorde van de omzettingsprocessen.
• Flexibel uitbreiden met extra PTH
  • De reserve-plated-through-holes (PTH) in de buurt van het bovenste midden deel van het bord bieden toekomstige beveiligingsmogelijkheden.deze gaten kunnen worden gebruikt om extra componenten toe te voegenAls bijvoorbeeld nieuwe sensortechnologieën worden geïntroduceerd waarvoor extra signaalverwerkingscomponenten vereist zijn, kunnen de nieuwe technologieën worden gebruikt voor de verwerking van signalen.of als er behoefte is om de functionaliteit van de kaart te verbeteren met extra weerstanden of kleinschalige geïntegreerde schakelingen, kan de reserve PTH worden gebruikt zonder dat een compleet nieuw ontwerp van het bord nodig is.

• 4Communicatie- en verenigbaarheidskenmerken

• Versatile verbindingsconfiguratie
  • De mannelijke en vrouwelijke connectoren op het bord zijn ontworpen voor naadloze communicatie met andere modules in het industriële besturingssysteem.met inbegrip van analoge ingangenHun hoge dichtheid zorgt voor een betrouwbare en efficiënte signaaloverdracht, waardoor het risico op signaalverlies of interferentie tot een minimum wordt beperkt.Dit stelt de DS3800NADA in staat om interface met een breed scala van apparaten, zoals sensoren, actuatoren en andere bedieningsplaten.
• Brede systeemcompatibiliteit
  • De compatibiliteit van de DS3800NADA met meerdere GE-automatiseringssystemen, zoals Mark V, Mark VI en Mark VIe-turbinebesturingssystemen, alsook RX3I- en RX7I-programmeerbare logische besturingssystemen (PLC's),is een aanzienlijk voordeelIn een grootschalige industriële installatie die een combinatie van deze GE-systemen gebruikt voor turbinesturing, energiebeheer,en algemene procesautomatisering, kan de DS3800NADA fungeren als een gemeenschappelijke interface voor analoge-digitale conversie, waardoor naadloze gegevensstroom en gecoördineerde werking in het gehele systeem worden gewaarborgd.

Technische parameters:DS3800NADA

• Communicatiemethode: Glasvezel
• Optische interface: Dubbele golflengte, multimode vezels
• Optische golflengten: 820 nm en 1300 nm
• Optisch vermogen: -19,5 tot -14,5 dBm
• Gevoeligheid van de ontvanger: -34 dBm
• Optische connector: ST-type
• Gegevensoverdrachtsnelheid: 1 Mbps
• Aantal havens: 1

Elektrische apparatuur

• Energieverbruik: maximaal 5W

Milieu

• Werktemperatuurbereik: 0 tot 50 graden Celsius (32 tot 122 graden Fahrenheit)
• Temperatuurbereik voor opslag: -40 tot 70 graden Celsius (-40 tot 158 graden Fahrenheit)
• Vochtigheidsbereik: 5% tot 95% niet-condenserend

Circuits

• Aantal geïntegreerde schakelingen: Zesentwintig, inclusief een analoog-digitale converter chip die een 12-bit ADC combineert met een interne klok en een track hold versterker.
• OutputgegevensformatenEen enkel, parallel 12-bits woord; twee 8-bits bytes of seriële gegevens.

Toepassingen:DS3800NADA

• Stoomturbines: In elektriciteitscentrales wordt het gebruikt om analoge signalen van sensoren die stoomdruk, temperatuur en doorstroming controleren om te zetten in digitale signalen.De digitale signalen worden vervolgens verwerkt door het besturingssysteem om de snelheid van de stoomturbine nauwkeurig aan te passen, belasting en andere bedrijfsparameters, die zorgen voor een efficiënte en stabiele energieopwekking1.
• Gasturbines: Voor gasturbines in energieproductie en vliegtuigmotoren kan de DS3800NADA analoge signalen omzetten van sensoren die de brandstofstroom, de uitlaatgastemperatuur en de compressorinlaatdruk meten.De omgezette digitale signalen helpen het besturingssysteem het verbrandingsproces te optimaliseren, de brandstofefficiëntie te verbeteren en de betrouwbaarheid en veiligheid van de werking van de gasturbine te verbeteren.

Industriële automatisering

• Procescontrole: In industriële productieprocessen zoals chemische, farmaceutische en voedselverwerking wordt het gebruikt om analoge signalen te converteren van sensoren die temperatuur, druk, doorstroming,en niveau in digitale signalenHet besturingssysteem kan vervolgens PID-controle en andere algoritmen uitvoeren op basis van deze digitale signalen om de stabiliteit en kwaliteit van het productieproces te behouden1.
• Discrete productie: In de automobiel-, elektronica- en machinesindustrie kan de DS3800NADA worden gebruikt om analoge signalen van sensoren op productieapparatuur om te zetten,de positie- en snelheidssensoren van robotarm, de druksensoren van hydraulische pers en de temperatuursensoren van lasapparatuur.De digitale signalen worden gebruikt voor nauwkeurige controle en monitoring van het productieproces om de productie-efficiëntie en productkwaliteit te verbeteren.

Programmeerbare logische besturingssystemen (PLC's)

• Gegevensverwerving: De DS3800NADA, wanneer geïntegreerd met PLC's, kan analoge signalen van verschillende veldapparaten omzetten in digitale signalen die door de PLC kunnen worden verwerkt en opgeslagen.Dit stelt de PLC in staat om gegevens uit het productieproces te verzamelen en te analyseren, die een basis vormt voor procesoptimalisatie en foutdiagnoses.
• Beheersuitgang: Het kan ook de digitale uitgangssignalen van de PLC omzetten in analoge signalen om actuatoren zoals motoren, kleppen en verwarmers in het veld te bedienen,de productieproces in gesloten kring om te controleren.

Hernieuwbare energiesystemen

• Windturbines: In windparken kan de DS3800NADA analoge signalen van anemometers, windvliegen en andere sensoren omzetten in digitale signalen. The control system of the wind turbine can then adjust the pitch angle and rotational speed of the blades according to the wind speed and direction to maximize power generation efficiency and ensure the safety of the wind turbine operation.
• Zonne-energiecentrales: Voor zonne-energiecentrales kan het analoge signalen van zonnestralingssensoren en temperatuursensoren omzetten in digitale signalen.Het besturingssysteem kan vervolgens de werkparameters van de omvormers en andere apparatuur aanpassen op basis van de zonnestraling en de temperatuur om de omzettingsefficiëntie van zonne-energie te verbeteren.

Aanpassing: DS3800NADA

• Outputgegevensformaat: Het bord biedt een keuze uit drie gegevensuitvoerformaten, namelijk een enkel, parallel 12-bits woord, twee 8-bits bytes of seriële gegevens.Gebruikers kunnen het uitvoerformaat configureren volgens de specifieke vereisten van de aangesloten microprocessors of digitale signaalprocessors.
• Communicatieprotocol: De DS3800NADA maakt gebruik van glasvezelcommunicatie met specifieke optische golflengten, vermogen en gegevensoverdrachtsnelheid.indien het totale systeem een ander communicatieprotocol of -interface vereist, kunnen aanvullende externe conversie-modules of aangepaste firmware worden gebruikt om de communicatie-mogelijkheden van het bord aan te passen.

Fysieke veranderingen

• Montage en behuizing: het bord heeft een standaardgrootte en montagegaten, maar in sommige toepassingen waar de ruimte beperkt is of specifieke omgevingsomstandigheden bestaan,De DS3800NADA kan worden ingericht met een speciale behuizing of bevestigingsbeugel.Dit kan een betere bescherming bieden tegen stof, vocht en elektromagnetische interferentie.
• Aanpassing van connectorenIn sommige gevallen, indien de koppelingsconnectoren in het systeem niet compatibel zijn, kunnen de koppelingsconnectoren worden gebruikt voor het openen van de koppelingsconnectoren.De in de bijlage bij Verordening (EG) nr. 45/2001 vermelde technische specificaties zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 45/2001 bedoelde systemen..

Integratie met andere componenten

• Systeemcompatibiliteit: De DS3800NADA is ontworpen voor de Mark IV-serie van GE's Speedtronic-systeem.aangepaste software stuurprogramma's of middleware kunnen worden ontwikkeld om naadloze communicatie en interactie tussen de DS3800NADA en de andere componenten mogelijk te maken.
• Overbodigheid en back-up: In sommige kritieke toepassingen kunnen op systeemniveau extra redundantie- en back-upmechanismen worden toegevoegd.en aangepaste besturingslogic kan worden geïmplementeerd om te schakelen tussen de primaire en back-up boards in geval van een storing.
