Aanpasbaar hulpinterfacepaneel voor CE-certificering van GE DS3800HXTA

Productbeschrijving: DS3800HXTA

1. Montage en structurele kenmerken
   • De in de fabriek geboorde gaten in alle vier de hoeken van de DS3800HXTA zijn een belangrijk fysiek kenmerk. Deze gaten zijn precies geplaatst om een ​​veilige montage in een industriële behuizing, schakelkast of rekgemonteerd systeem mogelijk te maken. De gaten van standaardformaat zijn compatibel met veelgebruikte montagehardware en zorgen voor een stabiele en betrouwbare installatie. Dit is van cruciaal belang in industriële omgevingen waar trillingen en mechanische spanning heersen, omdat een goede montage schade aan het bord helpt voorkomen en een consistente werking garandeert.
   • De twee clips op het bord verbeteren de montagestabiliteit nog verder. Ze kunnen in combinatie met de geboorde gaten worden gebruikt om de plank stevig op zijn plaats te houden. De clips zijn ontworpen voor eenvoudige bevestiging en verwijdering, wat de installatie- en onderhoudsprocessen vereenvoudigt. Hierdoor kunnen technici de kaart indien nodig snel installeren of verwijderen, waardoor de uitvaltijd tijdens systeemupgrades of reparaties wordt verminderd.
   • De aanwezigheid van reserve-vergulde gaten op het bord is een interessant aspect. Deze gaten bieden flexibiliteit voor toekomstige hardwareaanpassingen of uitbreidingen. Als er bijvoorbeeld extra componenten aan het bord moeten worden toegevoegd om de functionaliteit ervan te verbeteren, zoals extra weerstanden, condensatoren of zelfs kleine geïntegreerde schakelingen, kunnen de reservegaten worden gebruikt. Dankzij deze functie kan de DS3800HXTA worden aangepast aan veranderende eisen gedurende de levensduur van het industriële systeem.
2. Componentindeling

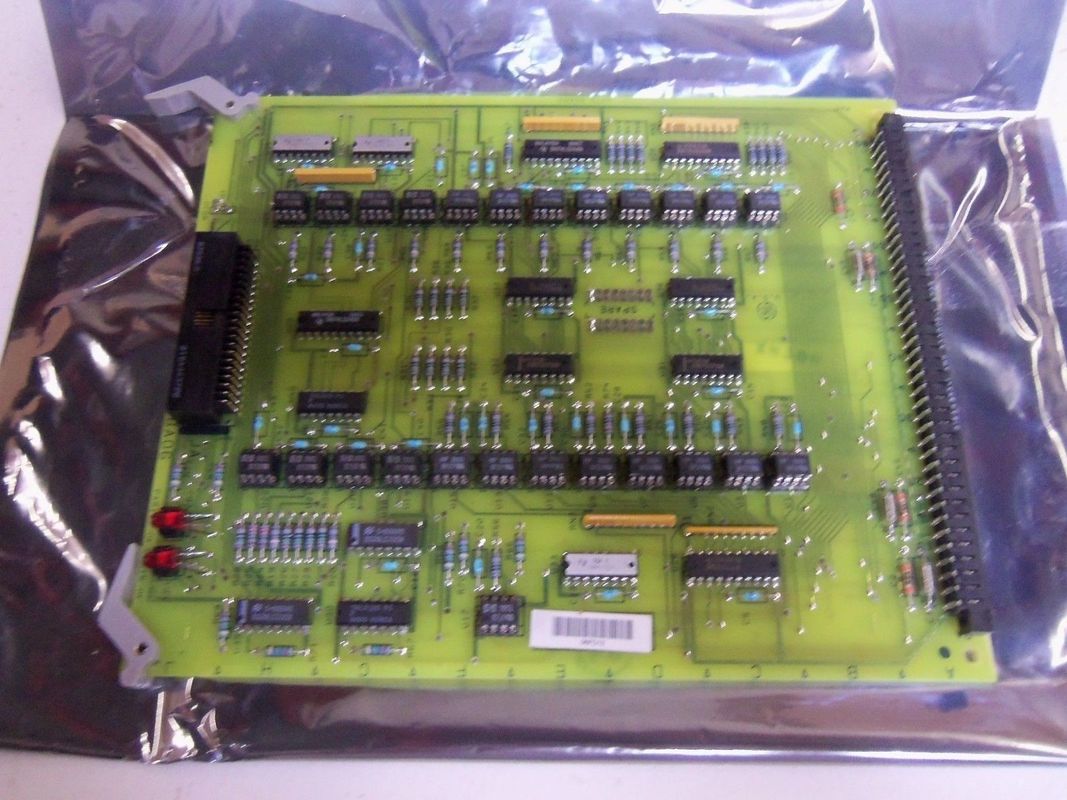

   • Met 40 geïntegreerde schakelingen (IC's) is de DS3800HXTA een drukbevolkt bord. Het gebruik van specifieke IC's zoals de Texas Instruments AM26LS33ACN geeft aan dat het zich richt op bepaalde signaalverwerkings- en communicatietaken. De AM26LS33ACN wordt bijvoorbeeld waarschijnlijk gebruikt voor lijnstuur- en ontvangerfuncties, die essentieel zijn voor nauwkeurige signaaloverdracht en ontvangst in industriële besturingssystemen. Deze IC's werken in harmonie om verschillende functies uit te voeren, zoals signaalconditionering, gegevensverwerking en implementatie van communicatieprotocollen.
   • De twee rode LED's, met de aanduiding 'parity oke' en 'chain oke', dienen als belangrijke visuele indicatoren. De “pariteit oke”-LED kan informatie geven over de integriteit van de gegevensoverdracht, specifiek met betrekking tot pariteitscontrole. Bij industriële communicatie worden pariteitsbits vaak gebruikt om fouten in datapakketten te detecteren. Als de gegevens correct worden verzonden met de verwachte pariteit, gaat de LED “pariteit oke” branden, wat aangeeft dat er sprake is van een betrouwbare gegevensoverdracht. De LED ‘keten oké’ kan verband houden met de integriteit van een communicatieketen of een reeks handelingen binnen het systeem. De verlichting ervan kan betekenen dat een bepaalde reeks gebeurtenissen, misschien gerelateerd aan de datastroom of operaties op systeemniveau, functioneert zoals verwacht.
   • Het testpunt met het label 'dcom'. in de rechter benedenhoek van het bord bevindt zich een waardevol diagnostisch hulpmiddel. Technici kunnen dit testpunt gebruiken om elektrische parameters te meten, zoals spanningsniveaus, signaalgolfvormen, of om te controleren op de aanwezigheid van specifieke signalen. Dit vereenvoudigt het probleemoplossingsproces, waardoor potentiële problemen in de werking van het bord snel kunnen worden geïdentificeerd. Als er bijvoorbeeld een probleem is met de datacommunicatie, wordt de ‘dcom’ weergegeven. testpunt kan worden gebruikt om de integriteit van de communicatiesignalen te controleren.
3. Connectoren en weerstandsnetwerken
   • De aanwezigheid van een mannelijke en een vrouwelijke connector aan weerszijden van de printplaat is cruciaal voor de communicatiemogelijkheden. Deze connectoren zijn ontworpen om te communiceren met andere printplaten binnen het industriële besturingssysteem. Ze zorgen ervoor dat de DS3800HXTA gegevens, stuursignalen en stroom kan verzenden en ontvangen. Het specifieke ontwerp van deze connectoren zorgt voor betrouwbare en veilige verbindingen, waardoor het risico op signaalverlies of kortsluiting wordt geminimaliseerd. Het gebruik van zowel mannelijke als vrouwelijke connectoren maakt een verscheidenheid aan verbindingsconfiguraties mogelijk, waardoor integratie met verschillende soorten kaarten en apparatuur wordt vergemakkelijkt.
   • De vijf weerstandsnetwerkarrays op het bord spelen een belangrijke rol bij de signaalverwerking. Ze kunnen worden gebruikt voor conversietaken van analoog naar digitaal, waarbij ze helpen bij het vertalen van analoge signalen naar digitale waarden die kunnen worden verwerkt door de digitale componenten van het bord. Bovendien zijn ze nuttig voor spanningsverdelende toepassingen. In industriële besturingssystemen kunnen verschillende componenten specifieke spanningsniveaus vereisen. De weerstandsnetwerken kunnen worden geconfigureerd om de ingangsspanning voor deze componenten op het juiste niveau te verdelen, waardoor een goede werking wordt gegarandeerd.

Functioneel overzicht

1. Signaaloverdracht en -verwerking
   • Als zenderbord is de DS3800HXTA verantwoordelijk voor het verzenden van signalen naar andere componenten in het industriële besturingssysteem. Het kan verschillende soorten signalen verzenden, afhankelijk van de systeemvereisten. In een gasturbinebesturingssysteem kan het bijvoorbeeld stuursignalen sturen naar actuatoren die het brandstofdebiet, de luchtinlaat of de hoeken van de turbinebladen aanpassen. Deze signalen worden gegenereerd op basis van de gegevens die worden verwerkt door de interne componenten van het bord.
   • Het bord verwerkt ook binnenkomende signalen. Het kan gegevens ontvangen van sensoren die parameters zoals temperatuur, druk, snelheid of trillingen bewaken. Deze sensorsignalen zijn vaak in analoge of digitale vorm. De DS3800HXTA kan deze signalen conditioneren, waarbij taken als versterking, filtering en ruisonderdrukking betrokken kunnen zijn. Na conditionering worden de signalen verwerkt met behulp van algoritmen die door de geïntegreerde schakelingen zijn geïmplementeerd. Deze verwerking kan gegevensanalyse, vergelijking met setpoints en besluitvorming op basis van de verwerkte gegevens omvatten.
2. Systeemintegratie en controle
   • De DS3800HXTA is een integraal onderdeel van het totale industriële besturingssysteem. Het is ontworpen om in harmonie te werken met andere componenten binnen de GE Speedtronic Mark IV-serie. Het kan bijvoorbeeld communiceren met andere kaarten die verantwoordelijk zijn voor data-acquisitie, weergave of besturingsfuncties op een hoger niveau. In een elektriciteitscentrale kan het samenwerken met borden die de prestaties van de generator, de status van het elektriciteitsnet en andere gerelateerde parameters monitoren.
   • Wat de controlefuncties betreft, kan het bestuur betrokken zijn bij taken zoals de controle van gas- of stoomturbines. Het kan signalen sturen om de turbine te starten, stoppen of de snelheid ervan aan te passen op basis van de verwerkte sensorgegevens. Bovendien kan het verantwoordelijk zijn voor de volgorde van hulpapparatuur, zoals pompen en kleppen, die essentieel zijn voor de goede werking van de turbine. Het bord kan ook de koel- en opstartprocedures beheren, zodat het hele systeem soepel en veilig functioneert.

Kenmerken:DS3800HXTA

• Veilige montageopties
  • De in de fabriek geboorde gaten op de vier hoeken zorgen samen met de twee clips voor een veilige en stabiele montageoplossing. Dit is van cruciaal belang in industriële omgevingen waar trillingen een groot probleem kunnen zijn. In een elektriciteitscentrale met grootschalige roterende machines kan de DS3800HXTA bijvoorbeeld stevig aan een bedieningspaneel worden bevestigd, zodat deze op zijn plaats blijft en goed functioneert ondanks de voortdurende trillingen. De combinatie van gaten en clips maakt ook eenvoudige installatie en verwijdering mogelijk, wat handig is tijdens onderhoud of systeemupgrades.
• Uitbreidbaarheid met reservegaten
  • De aanwezigheid van reserve doorlopende gaten biedt een hoge mate van uitbreidbaarheid. In het evoluerende landschap van industriële controle kunnen er in de loop van de tijd nieuwe eisen ontstaan. Deze gaten maken de toevoeging van extra componenten mogelijk, zoals weerstanden, condensatoren of zelfs kleinschalige geïntegreerde schakelingen. Als er bijvoorbeeld een nieuwe sensor in het systeem moet worden geïntegreerd waarvoor extra componenten voor signaalconditionering nodig zijn, kunnen de reservegaten worden gebruikt om deze componenten rechtstreeks op de DS3800HXTA te monteren, zonder de noodzaak van een complex en kostbaar herontwerp van het hele bord.

• 2. Component - Niveaufunctionaliteit

• Rijke aanvulling op geïntegreerde schakelingen (IC).
  • Met 40 geïntegreerde schakelingen, inclusief componenten zoals de Texas Instruments AM26LS33ACN, is het bord uitgerust om complexe signaalverwerkings- en communicatietaken uit te voeren. De AM26LS33ACN wordt, als lijndriver en ontvanger, waarschijnlijk gebruikt voor nauwkeurige en betrouwbare datatransmissie over lange afstanden in industriële omgevingen. Deze IC's werken samen om functies uit te voeren zoals signaalversterking, filtering en digitaal-naar-analoog of analoog-naar-digitaal conversie. Hierdoor kan het bord een grote verscheidenheid aan ingangssignalen van verschillende sensoren verwerken en geschikte uitgangssignalen genereren voor besturingsdoeleinden.
• Visuele indicatie-LED's
  • De twee rode LED's met het label "parity oke" en "chain oke" dienen als realtime statusindicatoren. De “parity oke”-LED geeft onmiddellijke feedback over de integriteit van de gegevensoverdracht. In industriële communicatie, waar de nauwkeurigheid van gegevens cruciaal is, geeft de LED aan of de pariteitscontrole van de verzonden gegevens is geslaagd of mislukt. Als de LED brandt, garandeert dit dat de gegevens met de juiste pariteit zijn verzonden, waardoor het risico op gegevenscorruptie wordt verminderd. De “chain oke” LED geeft een indicatie van de goede werking van een specifieke communicatieketen of een reeks handelingen binnen het systeem. Hierdoor kunnen technici snel vaststellen of er problemen zijn in de gegevensstroom of bewerkingen, waardoor snellere probleemoplossing mogelijk wordt.
• Diagnostisch testpunt
  • De “dcom.” Het testpunt in de rechter benedenhoek is een waardevol diagnostisch hulpmiddel. Hiermee kunnen technici belangrijke elektrische parameters meten, zoals spanningsniveaus, signaalgolfvormen of de aanwezigheid van specifieke signalen. Bij een storing kan dit testpunt gebruikt worden om het probleem snel te isoleren. Als er bijvoorbeeld een probleem is met de communicatie tussen de DS3800HXTA en andere componenten, kan het testpunt worden gebruikt om de integriteit van de communicatiesignalen te controleren, of deze zich op het juiste spanningsniveau bevinden en de verwachte golfvormpatronen hebben.

• 3. Communicatie en signaalverwerking

• Dubbel - connectorontwerp
  • De mannelijke en vrouwelijke connectoren aan weerszijden van de printplaat maken naadloze communicatie met andere kaarten in het industriële besturingssysteem mogelijk. Dit ontwerp maakt een verscheidenheid aan verbindingsconfiguraties mogelijk, waardoor het compatibel is met verschillende soorten kaarten en apparatuur. De connectoren zijn ontworpen om betrouwbare en veilige verbindingen te garanderen, waardoor het risico op signaalverlies of elektrische interferentie wordt geminimaliseerd. In een complex industrieel netwerk waar meerdere kaarten gegevens moeten uitwisselen, kan de DS3800HXTA deze connectoren bijvoorbeeld gebruiken om te communiceren met data-acquisitiekaarten, besturingsprocessors of weergave-eenheden.
• Weerstandsnetwerkarrays
  • De vijf weerstandsnetwerkarrays zijn veelzijdige componenten voor signaalverwerking. Ze kunnen worden gebruikt voor conversie van analoog naar digitaal, waarbij ze helpen bij het vertalen van analoge sensorsignalen naar digitale waarden die kunnen worden verwerkt door de digitale componenten van het bord. Bovendien zijn ze nuttig voor spanningsverdelende toepassingen. In industriële besturingssystemen kunnen verschillende componenten specifieke spanningsniveaus vereisen. De weerstandsnetwerken kunnen worden geconfigureerd om de ingangsspanning op het juiste niveau voor deze componenten te verdelen. Als een sensor bijvoorbeeld een spanning afgeeft die te hoog is voor de interne verwerkingscircuits van het bord, kan het weerstandsnetwerk worden gebruikt om de spanning naar een geschikt niveau te verlagen.

• 4. Systeem-niveau-integratie en -controle

• Compatibiliteit met GE-systemen
  • De DS3800HXTA is ontworpen om volledig compatibel te zijn met andere componenten in de GE Speedtronic Mark IV-serie. Dit maakt een naadloze integratie in bestaande industriële besturingssystemen mogelijk. In een elektriciteitscentrale die gebruikmaakt van GE's Speedtronic Mark IV voor turbinebesturing, kan de DS3800HXTA in harmonie samenwerken met andere borden die verantwoordelijk zijn voor het bewaken van turbineparameters, het regelen van de brandstofinjectie of het communiceren met het algehele fabrieksbeheersysteem. Deze compatibiliteit vermindert de complexiteit van het systeemontwerp en de implementatie.
• Veelzijdige bedieningsfuncties
  • Het bord kan een breed scala aan besturingsfuncties uitvoeren. Het kan betrokken zijn bij de besturing van gas- of stoomturbines en verzendt signalen om parameters zoals brandstofstroom, turbinesnelheid en bladhoeken aan te passen. Bovendien kan het hulpapparatuur, zoals pompen en kleppen, in volgorde zetten, zodat alle componenten in de juiste volgorde werken. In het geval van koel- en opstartprocedures kan de DS3800HXTA deze processen beheren, waardoor de veilige en efficiënte werking van het gehele industriële systeem wordt gegarandeerd

Technische parameters: DS3800HXTA

• Afmetingen: De specifieke afmetingen van het bord worden niet gedetailleerd beschreven in de beschikbare bronnen, maar het heeft een standaard printplaatvormfactor met in de fabriek geboorde gaten in de vier hoeken en twee clips die aan twee hoeken zijn bevestigd voor montage.

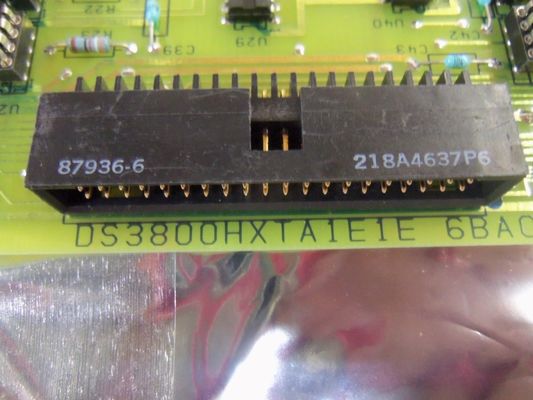

• Connectoren: Het heeft één mannelijke (218A4637-P6) en één vrouwelijke connector die aan weerszijden van het bord zijn geplaatst voor communicatie met andere PCB's.

Elektrische componenten

• Geïntegreerde schakelingen: Het is gebouwd met 40 geïntegreerde schakelingen, inclusief componenten zoals de Texas Instruments AM26LS33ACN (quad differentiële ontvanger) en SN75172N (quad differentiële lijndriver).
• Weerstandsnetwerkarrays: Er zijn vijf weerstandsnetwerkarrays parallel aan de lange zijden van het bord geplaatst. De werkspanning (max) van deze weerstandsarrays is 25V.

Signaalindicatoren en testpunten

• LED's: Het heeft twee rode LED's gemarkeerd met "pariteit oke" en "keten oke" die worden gebruikt voor realtime statusindicatie.
• Testpunt: Er is één testpunt met de naam 'dcom'. gelegen nabij de twee LED's, die kunnen worden gebruikt voor diagnostische doeleinden.

Gemengd

• Reserve gaten: Het heeft een reeks reserve doorlopende gaten (PTH) voor het toevoegen van hardware.

Toepassingen:DS3800HXTA

• Sequencing van turbines: In stroomopwekkingssystemen met gas- en stoomturbines wordt de DS3800HXTA gebruikt om het opstarten en afsluiten van turbines en hun hulpapparatuur op volgorde te zetten. Het zorgt ervoor dat elk onderdeel in de juiste volgorde en op het juiste moment werkt, door bijvoorbeeld het opstarten van pompen, kleppen en andere hulpapparatuur te coördineren voordat de turbine begint te draaien, en deze op de juiste manier uit te schakelen nadat de turbine stopt.
• Parameteraanpassing: Het kan signalen verzenden om verschillende parameters van de turbine aan te passen, zoals de brandstofstroom, de turbinesnelheid en de bladhoeken, om de stabiele werking van de turbine op de gewenste snelheid en belasting te behouden en de efficiëntie en prestaties van de turbine te verbeteren.

Industriële automatisering en besturingssystemen

• Gegevensoverdracht en communicatie: Met zijn mannelijke en vrouwelijke connectoren en een reeks geïntegreerde schakelingen kan de DS3800HXTA worden gebruikt voor betrouwbare datatransmissie en communicatie tussen verschillende componenten in industriële automatiseringsbesturingssystemen. Het kan sensorgegevens, besturingssignalen en statusinformatie verzenden, waardoor een naadloze werking en coördinatie van het hele systeem mogelijk is.
• Signaalverwerking en conversie: De vijf weerstandsnetwerkarrays en meerdere geïntegreerde schakelingen op het bord kunnen analoog-naar-digitaal-conversie, spanningsverdeling en andere signaalverwerkingsfuncties uitvoeren. Het kan analoge signalen van sensoren omzetten in digitale signalen voor verwerking door het besturingssysteem, en ook geschikte analoge of digitale uitgangssignalen genereren om actuatoren en andere apparaten te besturen.

Apparatuurbewaking en -bescherming

• Systeemstatusbewaking: De twee rode LED's gemarkeerd met "parity oke" en "chain oke" en de "dcom." Het testpunt op de DS3800HXTA kan worden gebruikt om de realtime status van het systeem te bewaken, inclusief de integriteit van de gegevensoverdracht, de status van de communicatieketen en belangrijke elektrische parameters. Technici kunnen systeemstoringen snel identificeren en passende maatregelen nemen om de veilige werking van de apparatuur te garanderen.
• Fouttolerantie en redundantie: Als onderdeel van het GE Speedtronic Mark IV-systeem profiteert de DS3800HXTA van de ingebouwde redundanties van het systeem. Als één bord een probleem ondervindt, kunnen de geïntegreerde chipsets met redundanties de belasting van het systeem automatisch herverdelen om de continue werking van het hele systeem te garanderen, waardoor downtime en productieverliezen worden geminimaliseerd1

Maatwerk:DS3800HXTA

• Componenten toevoegen: Het bord heeft een reeks reserve doorvoergaten (PTH) en 8 paar reserve PTH nabij het midden. Gebruikers kunnen componenten toevoegen zoals weerstanden, condensatoren of andere geïntegreerde schakelingen volgens specifieke behoeften om de functionaliteit van het bord uit te breiden of aan te passen aan speciale toepassingsscenario's.
• Connectorwijziging: Hoewel het bord is uitgerust met een mannelijke en een vrouwelijke connector voor communicatie met andere PCB's, is het in sommige gevallen mogelijk om, als de verbindingsvereisten met specifieke apparaten niet overeenkomen, de connectoren aan te passen of te vervangen om compatibiliteit met andere apparatuur in het systeem.

Software- en firmware-aanpassing

• Functieprogrammering: In de context van het Mark IV-systeem kan de DS3800HXTA tot op zekere hoogte softwarematig worden aangepast. Door de microprocessors en geïntegreerde chipsets op het bord te herprogrammeren, kunnen de signaalverwerkingslogica en het communicatieprotocol worden aangepast om te voldoen aan de specifieke besturingsvereisten van verschillende gas- en stoomturbines of industriële automatiseringssystemen.
• Firmware-updates: GE kan van tijd tot tijd firmware-updates uitbrengen om de prestaties, stabiliteit en compatibiliteit van het bord te verbeteren. Gebruikers kunnen het firmware-upgradeproces aanpassen aan hun werkelijke situatie om ervoor te zorgen dat het bord altijd over de beste prestaties en de nieuwste functies beschikt.

Aanpassing van systeemintegratie

• Interface-aanpassing: Bij integratie van de DS3800HXTA in een groot industrieel besturingssysteem kan de interface tussen het bord en andere subsystemen worden aangepast. Dit omvat het aanpassen van de elektrische interface, het communicatieprotocol en het dataformaat om een ​​naadloze verbinding en interactie tussen het bord en het totale systeem te garanderen.
• Redundantieconfiguratie: Als onderdeel van het Mark IV-systeem met ingebouwde redundanties kunnen gebruikers de redundantieconfiguratie van de DS3800HXTA aanpassen aan de betrouwbaarheidsvereisten van de specifieke applicatieomgeving. Bijvoorbeeld het aanpassen van de backupmodus en schakelstrategie van de redundante componenten om de betrouwbaarheid en beschikbaarheid van het systeem te optimaliseren.

Ondersteuning en services:DS3800HXTA

Ons producttechnische ondersteuningsteam is 24/7 beschikbaar om u te helpen met eventuele problemen of vragen die u heeft. Of u nu hulp nodig heeft bij de installatie, het oplossen van problemen of algemene productinformatie, ons deskundige ondersteuningspersoneel staat voor u klaar.

Naast technische ondersteuning bieden wij ook een reeks diensten aan om u te helpen het maximale uit ons product te halen. Ons team van experts kan op maat gemaakte trainingen en adviesdiensten bieden die zijn afgestemd op uw specifieke behoeften. We bieden ook regelmatig software-updates en patches om ervoor te zorgen dat uw product altijd up-to-date is en soepel werkt.
