Bailey Controls IMMFP01 infi90 Multi-Function Processor Interface Module met DI-kanaaltype

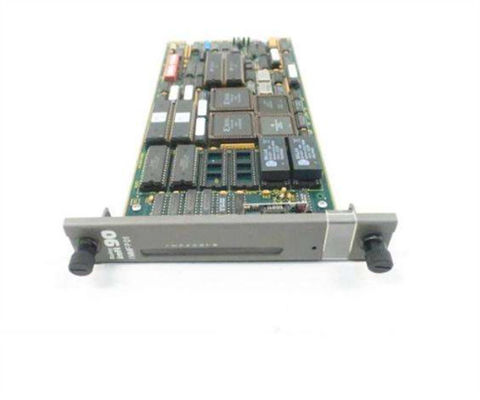

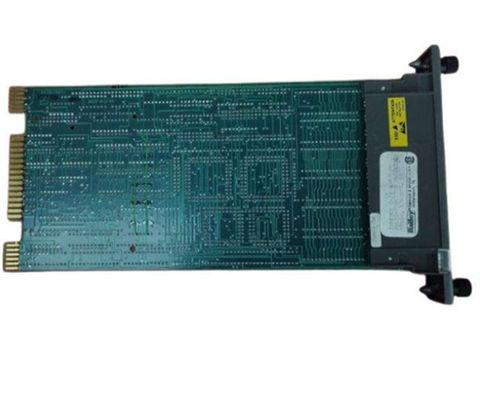

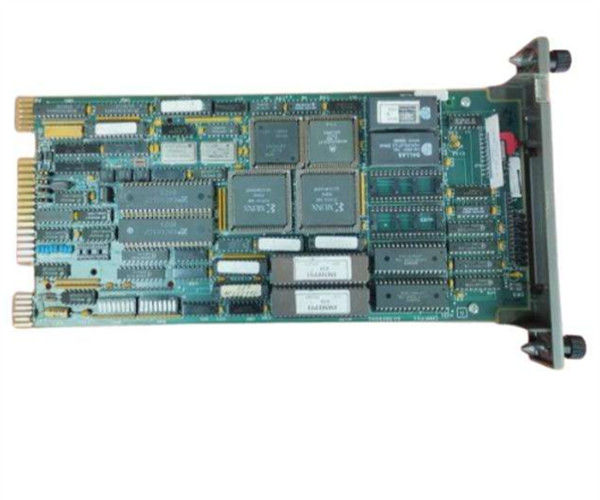

Bailey Controls IMMFP01 infi90 Multi-Function Processor Interface Module

Beschrijving van IMMFP01

De IMMFP01-multifunctionele processormodule is een krachtige zelfstandige controller voor gebruik in complexe besturingstoepassingen.Het heeft de verwerkingssnelheden en opslagmogelijkheden die nodig zijn voor geavanceerde besturingstoepassingen.De IMMFP01-module is een door de gebruiker te configureren apparaat dat procesinvoer en -uitvoer ontvangt via verschillende analoge en digitale I/O-modules.
Deze handleiding bevat informatie over de werking van de IMMFP01-module en over de installatie, configuratie, bediening en probleemoplossing van de module.

De IMMFP01 Multi-Function Processor Module (MFP) is een van de werkpaarden van de INFI 90® besturingsmodulelijn.batch en geavanceerde controller die krachtige oplossingen biedt voor procesbeheersproblemenHet behandelt ook de vereisten voor gegevensverwerving en informatieverwerking en biedt echte peer-to-peercommunicatie.De uitgebreide reeks functiecodes ondersteund door deze module verwerkt zelfs de meest complexe besturingsstrategieënHet INFI 90-systeem maakt gebruik van een verscheidenheid aan analoge en digitale I/O-modules om met het proces te communiceren en het te bedienen.De MFP-module communiceert met maximaal 64 I/O-modules in elke combinatie (zie figuur 1-1)..
In de uitvoeringsmodus voert de MFP-module besturingsalgoritmen uit terwijl hij zichzelf voortdurend op fouten controleert.Wanneer een fout wordt gevondenIn de configuratie-modus is het mogelijk om bestaande besturingsalgoritmen te bewerken of nieuwe toe te voegen.de MFP-module voert geen besturingsalgoritmen uit. Als de MFP-module een fout vindt terwijl hij in de uitvoeringsmodus is, gaat hij automatisch in de foutmodus.
Een CPU-CPU-communicatieverbinding van één megaoud stelt de MFP-module in staat om redundante processoren te onderbrengen.Deze link stelt een back-up MFP-module in staat om in een standby-modus te wachten terwijl de primaire MFP-module de besturingsalgoritmen uitvoert. Als de primaire MFP-module om welke reden dan ook offline gaat, vindt er een botsingloze overdracht van controle naar de back-up MFP-module plaats.

De energie-architectuur van het Harmony Modular Power System II is zo ontworpen dat deze flexibel is en gemakkelijk kan worden aangepast aan de behoeften van de toepassing.Wanneer twee energiebronnen worden gebruikt, kan het modulaire stroomsysteem II in twee delen worden verdeeld met vier power module slots per sectieDeze 2N-split architectuur biedt de hoogste beschikbaarheid van stroom.Elke sectie levert slechts 50 procent van de belasting onder normale omstandigheden, maar is in staat om 100 procent van de belasting te leveren onder een storing conditieDe lage spanning bij 50 procent van de capaciteit zorgt voor een lange levensduur.
Wanneer slechts één stroombron wordt gebruikt om het modulaire stroomsysteem II veilig van stroom te voorzien, worden de twee onderdelen van de gespleten architectuur aan elkaar gebonden om een N+x-stroomarchitectuur te bieden.Elke energie-module wordt uit één bron gevoed en deelt de belasting evenveel

Specificaties van IMMFP01

• Microprocessor:

  • 32 bits processor (16-bit externe bus)
  • Werksnelheid: 16 MHz

• Geheugen:

  • Totaal geheugen:
    • 512 kbytes ROM
    • 256 kbytes RAM
    • 64 kbytes NVRAM
  • Beschikbaar geheugen:
    • 163,248 bytes RAM
    • 62,656 bytes

• Vermogensbehoeften:

  • +5 VDC @ 2 A (10 W typisch)

• Reekspoorten:

  • twee RS-232-C-poorten, of
  • Eén RS-485- en één RS-232-C-poort
  • Gegevenssnelheid: maximaal 19,2 kBaud

• Stationsondersteuning

  • Zestig serie-stations van 40 kbaud (IISAC01)
  • Acht seriële stations van 5 kbaud (NDCS03 of NDIS01)

Vragen:

V: Wat is de merknaam van het product?

De merknaam van het product is ABB.

V: Wat is het modelnummer van het product?

A: Het modelnummer van het product is:IIMPM01.

V: Waar wordt het product geproduceerd?

A: Het product is vervaardigd in FI.

V: Wat zijn de beschikbare betalingsvoorwaarden?

A: De beschikbare betalingsvoorwaarden zijn T/T, Western Union en PAYONEER.

V: Wat is de levertijd voor het product?

A: De levertijd voor het product is 3-5 dagen.
