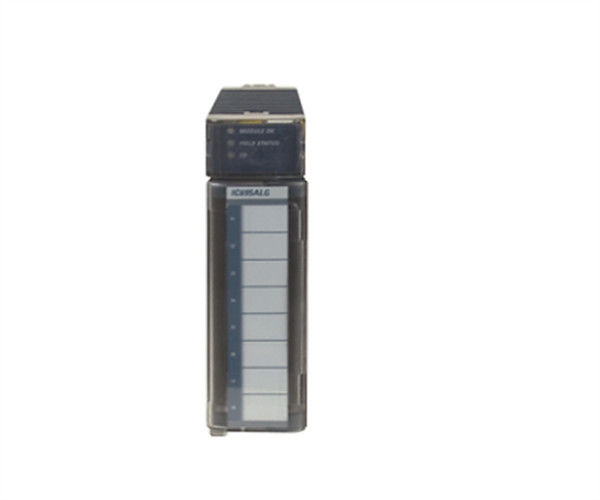

IC695ALG616 GE Analoog Input Module GE Fanuc RX3i Series voor industriële toepassingen

Productbeschrijving van IC695ALG616

De IC695ALG616 is een analoge invoermodule die wordt geproduceerd door Emerson Automation, voorheen GE Intelligent Platforms (GE IP).Deze module kan zestien (16) analoge invoerkanalen bieden indien deze zijn geconfigureerd als eenkant-invoer of acht (8) analoge invoerkanalen voor differentiële bedrading.Het wordt geleverd met een ingebouwde Analog to Digital Converter (ADC) met een uitvoerconversie-resolutie van 24 bits.De IC695ALG616-invoerkanalen zijn compatibel met analoge stroom- en spanningssignalenAccepter Stroomsignalen van deze module omvatten stroomsignalen van 0 tot 20 mA, 4 tot 20 mA, ± 20 mA en spanningssignalen van ± 10 V, 0 tot 10 V, ± 5 V, 0 tot 5 V, 1 tot 5 V.De geconverteerde analoge gegevens worden opgeslagen als 32-bits IEEE-gegevens met zwevende lijn of als 16-bits gehele getallen met behulp van een 32-bits registerElk kanaal van deze module heeft configureerbare kanaalfilters om de fluctuatie te stabiliseren en te minimaliseren om nuttig te worden voor het proces.200 Hz en 500 Hz. Parameters van deze module zijn geconfigureerd met behulp van de programma software Proficy Machine Edition (PME). Er zijn geen jumpers en DIP-schakelaars nodig om de werking van deze module te dicteren.Deze module is in staat om bij elke start automatische kalibratie uit te voeren.De ingebouwde modulesystemen omvatten open circuit detectie, overspannings- en overstromingsbescherming.elk kanaal kan individueel worden geconfigureerd met alarminstellingen, in het bijzonder, zeer lage, lage, hoge en zeer hoge alarmen.Positieve en negatieve snelheid van verandering kan ook worden opgenomen in de alarm functies van deze module terwijl module fout kan ook worden geconfigureerd om te worden gerapporteerd aan de host CPU.

De GE Fanuc RX3i PacSystems IC695ALG616 niet-geïsoleerde differentiële analoge invoermodule heeft een stroombereik tussen -20 en 20 milliampere, 4 en 20 milliampere of 0 en 20 milliampere,met een spanningsbereik van 5 volt gelijkstroomDe module is voorzien van een Module OK-LED om de bedrijfsstatus van de eenheid weer te geven.De veldstatus-LED toont aan of er fouten zijn op ten minste één van de eindblokken of kanaalfouten, terwijl het terminalblok of de TB-LED weergeeft of het terminalblok voor het systeem aanwezig of afwezig is.Alle LED's op de niet-geïsoleerde analoge differentiële invoermodule IC695ALG616 krijgen hun stroomvoorziening van de achtergrondstroombus. De GE Fanuc IC695ALG616 analoge invoermodule heeft functies zoals snelheid van verandering alarmen, ingebouwde fout controle, kanaal fout alarmen, foutmelding, auto-kalibratie, een flash geheugen slot,voor elk kanaal instelbare verschuivingen en schaalingen, en detectie van het feit of eindblokken zijn ingebracht of verwijderd.De GE Fanuc IC695ALG616 analoge invoermodule heeft een opslagtemperatuur van -40 tot 185 graden Fahrenheit en een werktemperatuur van 32 tot 140 graden FahrenheitDeze module vereist een niet-condenserende en relatieve luchtvochtigheid van 5 tot 95%.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

De IC695ALG616 is een PACSystem RX3i Programmable Automation Controller (PAC) niet-geïsoleerde analoge invoermodule die voorheen werd geproduceerd door GE Intelligent Platforms (GE IP) nu onder Emerson Automation.Deze module heeft zestien (16) ingangen met een enkel eind of acht (8) differentiële ingangskanalen die compatibel zijn voor 0 tot 20 mADeze module is geïnstalleerd op een RX3i universele achtergrond en heeft een 24-bit ADC-conversie-resolutie.
