IC695PBM300 GE Profibus Master Module Digitale IO-module voor industriële automatisering

Productbeschrijving van IC695PBM300

De IC695BPM300 is een Profibus Master-module die voorheen werd geproduceerd door GE Intelligent Platforms (GE IP),nu onder Emerson Automation's PACSystems RX3i Programmable Automation Controller (PAC) serieDeze module wordt gebruikt voor de uitwisseling van gegevens over het Profibus-netwerk, met een maximum van 3,584 bytes inputgegevens en 3,584 bytes outputgegevens.Deze Profibus-mastermodule ondersteunt communicatie tot 125 DP-slaves met elke DP-slave kan 244 Bytes invoergegevens verzenden en 244 Bytes uitvoergegevens ontvangenDe IC695BPM300 ondersteunt alle standaard data-snelheden, met name 9,6 kBit/s, 19,2 kBit/s, 93,75 kBit/s, 187,5 kBit/s, 500 kBit/s, 1,5 MBit/s, 3 MBit/s, 6 MBit/s en 12 MBit/s.Het kan statusinformatie leveren zoals Slave Status Bit Array Table, Network Diagnostic Counters, DP Master Diagnostic Counters, Firmware Module Revision en Slave Diagnostic Address. Het wordt geïnstalleerd op een RX3i Backplane en ondersteunt PCI-verbinding.het moet worden geïnstalleerd in een universele backplane met een host PACSystem RX3i controller met firmwareversie 2.9 of hoger. Het trekt achtervlakstroom van 440 mA @ 3.3 VDC. Deze module is voorzien van een Profibus OK ED-indicator; netwerkindicator; en MOD-statusindicatoren.Deze module ondersteunt synchronisatie en bevriezen modi evenals Profibus DP-V1 LeesDe IC695BPM300 wordt geleverd met upgradable firmware die indirect wordt ontvangen via de host controller via het WinLoader software hulpprogramma.Deze module moet worden gebruikt bij een temperatuur van 0 tot 60 graden Celsius, terwijl de opslagtemperatuur van de module -40 tot 85 graden Celsius is.

De IC695PBM300 PROFIBUS master module wordt geproduceerd door GE Intelligent Platforms/GE Fanuc in de RX3i PacSystems serie.Deze module is ontworpen om de RX3i CPU in staat te stellen gegevens te verzenden of te ontvangen via het PROFIBUS-DP-netwerkDe IC695PBM300 PROFIBUS-module heeft een interne stroom van 440 milliampere bij een nominale spanning van 3.3 volt gelijkstroom en protocolondersteuning voor maximaal 125 PROFIBUS-DP slavenAndere opmerkelijke kenmerken van deze module zijn ondersteuning voor invoergegevens met een snelheid van maximaal 244 bytes en uitvoergegevens met een snelheid van maximaal 244 bytes per slave-eenheid,Ondersteuning voor alle standaardgegevenssnelhedenDeze module ondersteunt ook de DP-V1-lees-schrijffunctie en alarmmeldingen, evenals LED-indicatoren voor de netwerkstatus en een PROFIBUS-compatibele module.Het ondersteunt invoergegevens tot 3584 bytes en een totale uitvoergegevenssnelheid van 3584 bytesDe master-slave-compatibiliteit van de GE Fanuc IC695PBM300 PROFIBUS module vereist het gebruik van de RX3i CPU met versie 2.9 of latere versies van de firmware.Deze module vereist versie 5.0 van de PLC-software voor de ontwikkeling van de machine-editie SP2 of een latere versie.en het ondersteunt alle standaard data tarieven, met inbegrip van 1.5, 3, 6, 12, 9.6, 19.2, 187.593.75De GE Fanuc IC695PBM300 PROFIBUS master module wordt geleverd met een 9-pin Sub-D connector die is ontworpen om de installatie van de buskabel te verbeteren.Deze module biedt ook 3 LED-indicatoren die PROFIBUS-compatibel zijn en die de netwerkstatus en de modulestatus weergeven..

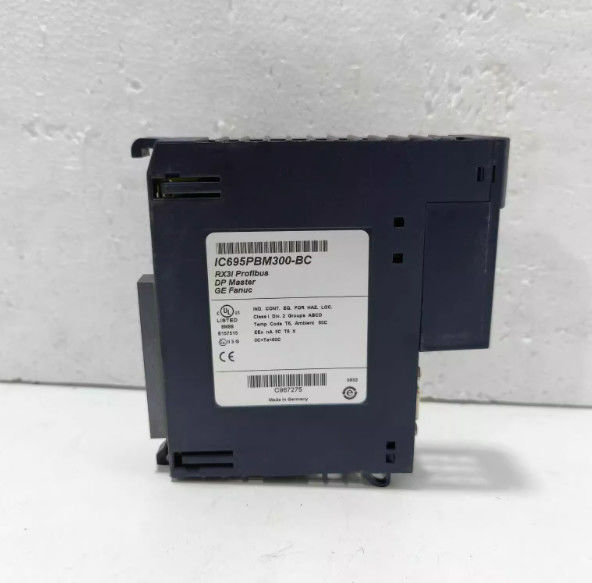

De IC695PBM300 is een PACSystems RX3i-communicatiemodule van Emerson Automation, voorheen van GE Intelligent Platforms (GE IP).Deze module is een Profibus DP Master module die wordt gebruikt om communicatie met maximaal 125 DP Slaves mogelijk te makenHet ondersteunt gegevensoverdracht met een grootte van 244 Bytes input en 244 Bytes output voor elk slavenapparaat en een maximum van 3,584 Bytes input en 3,584 Bytes output.Het wordt geleverd met één (1) RS485 Profibus Master-poort.
