Vernieuwde GE-Emerson IC695CHS007 PACSystems Rx3i Universal Backplane

Productbeschrijving van  IC695CHS007

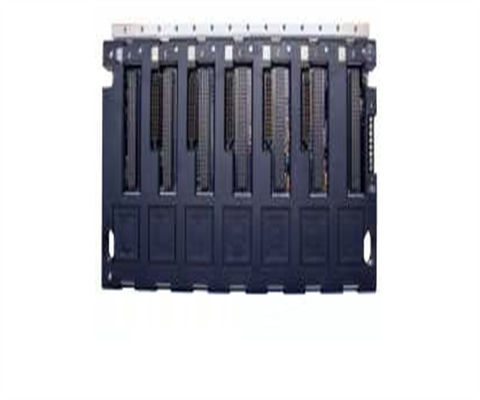

De IC695CHS007 is een universele achtergrond van de PACSystem RX3i Programmable Automation Controller (PAC) serie.gereserveerd voor stroomvoorziening en I/O-modulesHet ondersteunt native alle IO- en optie-modules van de PACsystem RX3i-serie, evenals serie 90-30 I/O en optie-modules.

De IC695CHS007-slot 0 is gereserveerd voor de installatie van een IC695-stroomtoevoer. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modules. slot 6 dat de allerrechtste en laatste slot is, ondersteunt alleen PCI, compatibel alleen met RX3i modules.

De IC695CHS007 wordt ideaal gebruikt voor toepassingen met beperkte montageruimte of voor de implementatie van remote I/O-architectuur.Deze module is voorzien van een 24 VDC-terminalstreep aan het linker uiteinde van het rek. Een grondpunt voor het achtervlak en een integrale grondstaaf voor de aansluiting van schild- en grondverbindingen van de gehoste module van het rack.Slot nummers zijn ook duidelijk afgedrukt op dit rek om de modules dienovereenkomstig te monteren.

De IC695CHS007 is verkrijgbaar in twee (2) versies, met name:IC695CHS007-AA, de eerste versie, en de latere versie van IC695CHS007-BA, die mechanische verbeteringen bevat, met name met de PCI-connector voor het achtervlak van het chassis..

De IC695CHS007 is uitsluitend ontworpen voor horizontale munten.Dit rek wordt rechtstreeks aan het onderpaneel van de behuizing gemonteerd via het voorzien montagegat dat beschikbaar is voor het chassis.

De GE IC695CHS007 backplane is een universele backplane die deel uitmaakt van de RX3i PACSystems-serie die is ontworpen en vervaardigd door GE Fanuc en het is een vervanging voor het Series 90-30-systeem.De IC695CHS007 backplane heeft een invoerspanning van +24 VoltGebruikers dienen er rekening mee te houden dat de voorgestelde montagemethode horizontale oriëntatie en installatie in een beschermende behuizing met een minimale beschermingswaarde van IP 20 (NEMA-type 1) moet omvatten.De IC695CHS007 universele backplane heeft een aardingspunt samen met een eindstrook aan het linker uiteindeHet backplane bevat ook een geïntegreerde aardingsbalk en zichtbare slotnummers voor configuratie en biedt ondersteuning voor systemen en optionele modules van andere fabrikanten.

De IC695CHS007 backplane heeft een interne stroom van 240 milliampere bij 5 volt gelijkstroom en een stroom van 600 milliampere bij 3,3 volt gelijkstroom en heeft 7 beschikbare slots voor componenten.De ondersteunde componenten kunnen PCI I/O-componenten zoals de IC693 omvatten.De PCI-componenten die compatibel zijn, beginnen met de productcode IC695.De GE backplanes zoals de IC695CHS007 backplane kunnen worden gebruikt in gevaarlijke gebieden, maar ze vereisen een behuizing met een hogere mate van bescherming in deze omgevingenDe minimale beschermingswaarde voor gevaarlijke plaatsen is IP 54.De IC695CHS007 backplane vereist niet veel installatie ruimte, maar het heeft een minimum van 4 inch ruimte aan alle kanten om een goede koeling hebbenDe gespecificeerde afmetingen van het apparaat zijn 141,4 x 264,9 x 147,3 millimeter (5,5 x 10,4 x 5,8 inch).

Technische specificaties van IC695CHS007
