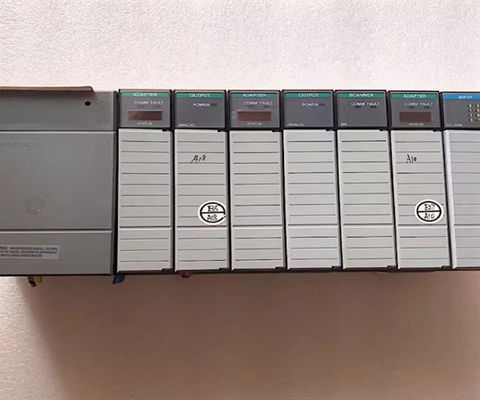

Allen-Bradley 1747-L552 Rockwell Automation SLC 5/05 Processor

Beschrijving van 1747-L552

De 1747-L552 is een SLC 500-processor die behoort tot de subcategorie van SLC 5/05.Deze processor is geïntegreerd met een RS232-poort voor peer-to-peer communicatie en Ethernet-communicatie voor netwerktoepassingen en gelijktijdige gegevensuitwisseling.

Deze processor is ideaal voor gebruik in middelgrote tot grootschalige toepassingen met de nadruk op de integratie van het machine-niveau gebied naar het bedrijfsniveau.Deze processor biedt ook praktische integratie functies voor Industrial Internet of Things (IIoT) vereiste.

In tegenstelling tot andere processors onder het SLC 500-platform, zijn de ingebedde communicatie-mogelijkheden van deze processors DH485, Data Highway Plus (DH+), Remote I/O en DeviceNet.Deze communicatieprotocollen zijn eigendom en vereisen speciale modules of 3rd-party converters en gateways om verticale integratie mogelijk te makenMet de ingebouwde Ethernet, is deze processor klaar voor verticale integratie.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

De grote geheugencapaciteit van de 1747-L552 heeft een IO-capaciteit van 4096 Input en Outputs waarmee de processor meerdere kleine processen of een enkel groot proces kan bedienen.De kritiek van het systeem moet worden overwogen om goed te plannen welk proces met dezelfde processors kan worden opgenomenHet ondersteunt ook de implementatie van Remote I/O-topologie om strategische installatie van I/O-modules mogelijk te maken.met 28K woorden voor de gegevens of het programma en 4K woorden voor de gebruikersgegevensDe processor heeft ook een absoluut maximum aantal I/O's van elk 4096 voor zowel inputs als outputs.Deze processor ondersteunt tot honderdzeven (107) programmeringsinstructies en laat installatie toe van maximaal drie (3) chassis met maximaal dertig (30) slotsDe maximale invoerstroom van deze processor is 1A bij 5 volt DC en 0A bij 24 volt DC. Het wordt geleverd met een typische programma-scantijd van 0,9 milliseconden/K, I/O-scantijd van 0,225 milliseconden,en een XIC bit uitvoering van 0.37 μs. Afhankelijk van de belasting van de voedingsbron, heeft deze processor een programma scan hold-up tijd van 20 milliseconden tot 3 seconden na een stroomverlies.een verplaatsing van piek tot piek van 5 tot 57 HertzDeze processor heeft ook een bedrijfsschok van 30G en een niet-condenserende relatieve vochtigheid van 5 tot 95%.Het werktemperatuurbereik van deze processor is 0 tot 60 graden Celsius en het opslagtemperatuurbereik is -40 tot 85 graden Celsius.

Bij het toevoegen of verwijderen van een module moet de stroom worden uitgeschakeld.De processor 1747-L552 heeft een open behuizing en is via een chassis gemonteerd. De gehele processor meet 145 x 35 x 142 millimeter. De Ethernet-verbinding van deze processor is BOOTP ingeschakeld en ondersteunt tot 48 inkomende of uitgaande verbindingen.Uitgaande verbindingen kunnen slechts één verbinding per bestemmingsknooppunt maken. Meerdere MSG-instructies zullen dezelfde verbinding delen als ze dezelfde bestemmingsknooppunt gebruiken. Deze processor heeft ook een RS-232-poort en een flash-back-upgeheugen.Het heeft een door de gebruiker vervangbare lithiumbatterie die gemiddeld twee jaar meegaatDe 1747-L552-processor heeft een condensator waardoor de processor minstens 30 minuten kan draaien met de back-up van de batterij terwijl de batterij zelf is ontkoppeld.De batterij moet worden aangesloten op de processor binnen 30 minuten om verlies van gegevens in het geheugen te voorkomen.

De 1747-L552 is een controller module voor de SLC 500 Modular Hardware van Allen-Bradley.ingebouwde communicatie-interfaces zoals 9-pin RS-232-poorten en Ethernet-communicatiepoortenHet heeft een capaciteit van 4096 discrete I/O- en remote I/O-capaciteit van 4096 input- en 4096 outputpunten.
