GE Fanuc PACSystems RX3i 12 Slot High Speed Controller Basis Digitale IO-module IC695CHS012

Productbeschrijving van IC695CHS012

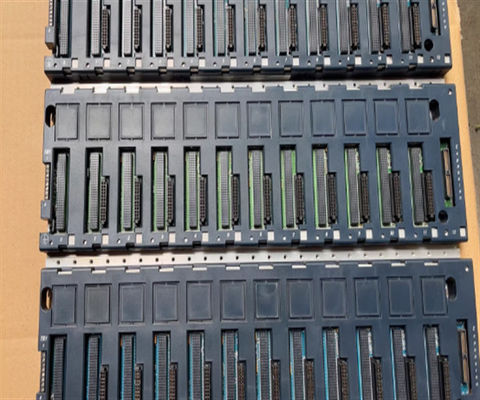

De IC695CHS012 is een universele backplane van PACSystem RX3i.Backplanes zijn noodzakelijke onderdelen omdat het huisvesting biedt aan de RX3i-modules en connectiviteitHet herbergt ook de communicatiebus waar de interne communicatie tussen de modules plaatsvindt.

De IC695CHS012 heeft een stroomverbruik van 600 mA @ 3.3 VDC en 240 mA @ 5 VDC.Het moet worden gemonteerd in een behuizing met een beschermingscategorie IP20/NEMA/UL type 1Voor natuurlijke koeling en een goede luchtcirculatie moet het achtervlak aan alle zijden van de apparatuur een afstand van 102 mm of 4 inch hebben.de IC695CHS012 moet worden geïnstalleerd in een behuizing met IP54 of hoger en een mechanische sterkte die bestand is tegen 3.5 joule inslagenergie.

De IC695CHS012 ondersteunt het warm wisselen van modules of afneembare modules en het plaatsen onder stroom. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesBovendien ondersteunt deze backplane de installatie van optionele basisplaten zoals controllerbasis en ethernet-uitbreidingsbasis.

De IC695CHS012 is voorzien van een TB1-terminalblok dat het mogelijk maakt om een optionele externe 24VDC-stroombron te sluiten voor gebruik door sommige IC693- en IC694-modules.Aanbevolen draden voor gebruik is AWG 14-22 individuele draden.

De IC695CHS012 backplane heeft een interne stroombepaling van 240 milliampere bij 5 volt gelijkstroom en een stroombepaling van 600 milliampere bij 3,3 volt gelijkstroom.Het achtervlak moet horizontaal worden geplaatst en heeft aan alle kanten ten minste 102 millimeter ruimte nodig om goed te kunnen functioneren en luchtgekoeld te zijnDe ondersteunde invoerterminals die met IC695CHS012 worden gebruikt, gebruiken individuele draden van 14 tot 22 AWG.De terminals in de lijnen 7 en 8 worden doorgaans gebruikt voor geïsoleerde externe energiebronnen. Elk slot in de IC695CHS012 backplane is geconfigureerd om verschillende componenten te accepteren, bijvoorbeeld DC-stroomvoorzieningen zijn aangesloten op een enkele slot, maar AC-stroomvoorzieningen zijn bedoeld voor 2 slots.

De GE Fanuc / Emerson Automation IC695CHS012 is een PACSystem RX3i universele backplane.Dit achtervlak ondersteunt warm wisselen van modules vermogen van 600 mA @ 3.3 VDC en 240 mA @ 5 VDC.
