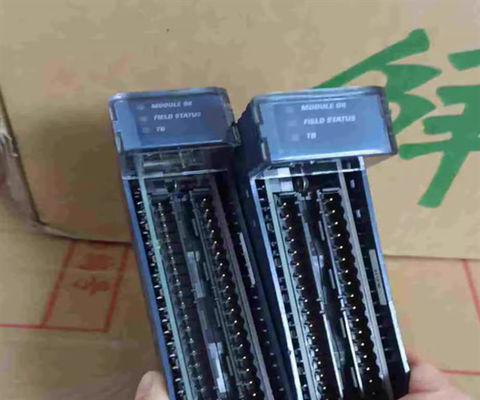

Productbeschrijving van IC695ALG112
De IC695ALG112 is een PACSystem RX3i Programmable Automation Controller (PAC) -module die functioneert als analoge invoermodule met acht (8) enkel eindende invoerkanalen,met een vermogen van niet meer dan 50 W,, -10 tot +10 VDC (bipolair), +/- 5VDC, 0 tot 5VDC, 1-5VDC en 0-20 mA, en 4-20 mA.Het heeft een ingebouwde analoog-digitale converter (ADC) die gegevens omzet in schommelpunt of gehele getallen formaat in 16-bits resolutieDeze module wordt doorgaans gebruikt voor het interfacen van instrumenten die de genoemde signalen genereren voor verdere verwerking, zoals schaling en manipulatie,in staat zijn om een juiste aflezing te geven in Human Machine Interface (HMI), Toezichthoudende controle en gegevensverwerving (SCADA),Distribueerde besturingssystemen (DCS) en gebruikt door besturingsalgoritmen zoals een proportionele + integrale + afgeleide (PID) controller voor de implementatie van automatische besturing.
De IC695ALG112 is voorzien van geen thermische afschrijving en is voorzien van softwareconfigureerbare filteropties zoals 8Hz, 12Hz, 16Hz, 40Hz, 250Hz en 1000Hz.Deze filteropties worden gebruikt om een meer stabiele lezing te bieden en helpt fluctuaties te eliminerenDe module's analoge invoer settelt tot 0,1% van de eindwaarde binnen 1,7 ms voor een stapsverandering.Deze reactie op stappenwijziging wordt beïnvloed door het geconfigureerde invoerfilter van de moduleSpecifiek 127 ms voor 8 Hz-filter, 67 ms voor 12 Hz-filter, 56 ms voor 16 Hz-filter, 21 ms voor 40 Hz-filter, 3,1 ms voor 250 Hz-filter en 0 ms voor 1000 Hz-filter.
De ingangsmodule IC695ALG112 biedt een filteroptie van 8, 12, 16, 40, 100 of 250 Hertz. De ingangsimpedantie van de ingangsmodule is minder dan 500 kilohm voor de ingangsspanning.De detectietijd van de open circuit van de module is maximaal 1 seconde.. De IC695ALG112-invoermodule wordt geleverd met verschillende functies in een compact pakket. De software is volledig configureerbaar en vereist geen externe jumper.Een voorspellende diagnostische functie is aanwezig in de module die de foutcontrole tijdens de opstart en de werking tijd doetHet ondersteunt flash geheugen voor upgrades.
Technische specificaties voor IC695ALG112
| Merken |
GE Fanuc / Emerson Automation |
| Reeks |
RX3i PacSystem |
| Deelnummer |
IC695ALG112 |
| Resolutie |
16-bits ADC omgezet in Floating Point of Integer |
| Opencircuit detectietijd |
Maximaal 1 seconde |
| Aantal invoerkanalen |
Acht (8) |
| Invoerstroombereik |
4-20 mA; 0-20 mA |
| Invoerspanningsbereik |
0 - 10 VDC (unipolair), -10 tot +10 VDC (bipolair), +/- 5VDC, 0 tot 5VDC, 1-5VDC |
| Digitaal filteren |
8Hz, 12Hz, 16Hz, 40Hz, 250Hz, 1000Hz |
| Kalibratieinterval |
12 maanden typisch om in de loop van de tijd aan de nauwkeurigheidsvoorschriften te voldoen. |
| Gekalibreerde nauwkeurigheid |
00,1% van het bereik bij 25°C 0,2% van het bereik over het gehele temperatuurbereik In de aanwezigheid van ernstige RF-interferentie (IC 801-3, 10V/M) kan de nauwkeurigheid met 2,0% van het bereik verslechteren. |
| Invoergegevensformaat |
Configureerbaar als IEEE 32-bits of 16-bits geheel getal met zwevende stip in een 32-bits veld |
| Energieverbruik |
4.89 watt maximaal met 20mA-invoer op alle 12 kanalen |
| Thermische ontlading |
Geen afschrijving |
| Overspanning |
+/-35 VDC continu, maximum |
| Overstroming |
+/-35mA continu, maximaal |
| Beschrijving |
Analoog-invoermodule |
| Spanning |
3.3 V, 5 V |
| Stroom |
600/800 mA |
| Inbreng |
12 |
| Filteroptie |
8/12/16/40/250/100 Hertz |
| Invoerimpedantie |
> 500 k Ohm |
De GE Fanuc IC695ALG112 is een PACSystem RX3i-module.Deze module ontvangt 0 tot +10 volt (unipolair) / -10 tot +10 VDC, -5 tot +5 VDC, 0 tot 5 VDC en 1 tot 5 VDC (bipolair) spanningsinvoer en 0 tot 20 mA, 4 tot 20 mA, +/-20 mA-invoersignalen.
