GE PACSystems RX3i PLC IC695ALG808 Digitale IO-module 20 Redundante externe I/O

ProductbeschrijvingfIC695ALG808

De IC695ALG808 is een analoge uitvoermodule van Emerson Automation, voorheen geproduceerd door GE Intelligent Platforms (GE IP).Deze module wordt geleverd met acht (8) individueel geïsoleerde uitgangskanalen die kunnen worden geconfigureerd om 0-20 mA / 4-20 mA stroomsignalen en +/- 10 VDC / 0-10 VDC spanningssignalen te leverenDe IC695ALG808 kan worden gebruikt om uitgangssignalen te leveren aan modulatieapparaten, VFD's, regelkleppen, dempers en andere apparaten.Het kan ook worden gebruikt om signalen te sturen naar paneelmeters en gegevensloggers die rechtstreeks een specifieke variabele voor lokale aflezen en opnemen vertegenwoordigen. De IC695ALG808 is compatibel met een verscheidenheid aan terminalblokken zoals Box-stijl (IC694TBB032), Extended Box-stijl (IC694TBB132), Spring-stijl (IC694TBS032), of Extended Spring-stijl (IC694TBS132).Deze module vereist een externe 24 VDC die rechtstreeks is aangesloten op het eindblok van de module om de module in staat te stellen de gewenste uitgangssignalen te leverenAlle kanalen van de IC695ALG808 zijn softwareconfigureerbaar. Andere parameters die kunnen worden geconfigureerd zijn alarminstellingen zoals zeer laag, laag, hoog en zeer hoog alarm, melding van modulefouten,vergrendeling van het alarm, het definiëren van alarmmensen en het instellen van de hoge en lage alarmmensen. Bovendien kan deze module worden ingesteld met output bias om de output goed te trimmen om de vereiste output te bereiken.De IC695ALG808 heeft een uitgangsresolutie van 15 bits wanneer deze is geconfigureerd om +/- 10VDC, 0-20 mA en 4-20 mA te leveren, terwijl 14 bits wordt bereikt wanneer deze is geconfigureerd voor 0-10 VDC-uitgangssignaal.het heeft een analoge update snelheid van 8 milliseconden op alle kanalen.

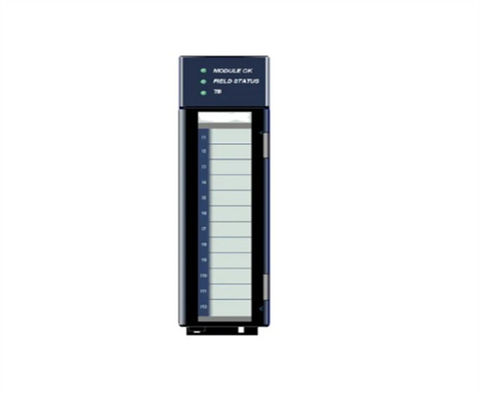

De IC695ALG808-uitgangsmodule is ontworpen en vervaardigd door GE Fanuc en is een krachtig onderdeel dat wordt geleverd in industriële behuizing met indicatoren voor de status van de module,de status van het veldDe module is ontwikkeld voor de PACSystems-serie RX3i en is geïnstalleerd in het universele achtervlak van het systeem.De IC695ALG808-module wordt aangedreven door een externe bron met een nominale spanning van 24 volt gelijkstroom en een stroom van maximaal 600 milliampère. De module heeft 8 beschikbare kanalen die kunnen worden gebruikt voor zowel spanning als stroomoperatie. Alle kanalen zijn analoog en geïsoleerd. De ondersteunde terminalbloktypen zijn veertype,doosstijlDe IC695ALG808-uitgangsmodule werkt binnen het spanningsbereik van 0 tot +10 Volt of -10 tot +10 Volt,en zijn stroombereik is 0 tot 20 milliampere of 4 tot 20 milliampereHet achtervlak van de module heeft 80 milliampere nodig als het is aangesloten op een 3,3 volt stroombron.de module heeft een maximale uitgangsbelasting van 1350 Ohm en het dissipeert een maximaal vermogen van 7Daarnaast bevat de IC695ALG808-module een stroomoverspanningsbescherming voor een spanning van -30 Volt gedurende 60 seconden en +30 Volt gedurende 1 uur.De uitgangswinstverschuiving van de module voor de spanningsuitgang is 20 ppm per graad Celsius en het is 35 ppm per graad Celsius voor de huidige uitgangDe IC695ALG808-module beschikt over 2 milliseconden spannings/stroom-uitgangstijd.

De IC695ALG808 is een PACSystem RX3i Programmable Automation Controller (PAC) geïsoleerde analoge uitvoermodule die voorheen werd geproduceerd door GE Intelligent Platforms (GE IP) nu onder Emerson Automation.Deze module heeft acht (8) uitgangskanalen die kunnen worden geconfigureerd voor 0 tot 20 mA en 4 tot 20 mA stroomsignalen en ±10V en 0 tot 10V spanningssignalenDeze module is geïnstalleerd op een RX3i universele achtergrond en vereist een externe stroomvoorziening van 24 VDC.Het heeft een uitgangsresolutie van 14 bits voor 0-10 VDC-uitgang en 15 bits voor de rest van de uitgangssignalen.
