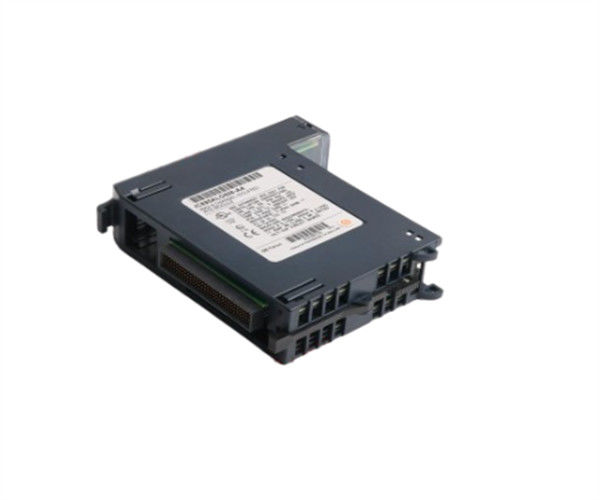

GE Fanuc IC695ALG508 Digitale I O-module geïsoleerde RTD-invoermodule hoge capaciteit

Productbeschrijving van IC695ALG508

De IC695ALG508 is een RTD-invoermodule die deel uitmaakt van het PACSystem RX3i Programmable Automation Controller (PAC).Deze module is gemaakt door Emerson Automation.Het wordt geleverd met acht (8) geïsoleerde differentiële invoerkanalen en ondersteunt directe input van RTD- en weerstandsinput.Deze module ondersteunt RTD-invoertypen zoals 50, 100, 200, 500 en 1000 ohm Platina 385 (IEC751 1983, wijziging 2 1995; JISC 1604 1997); 50, 100, 200, 500 en 1000 ohm Platina 391,6 (JISC 1604: 1981); 100 ohm, 200 ohm, 500 ohm,en 1000 ohm Nickel 618 (DIN 43760 Sept. 1987); 120 ohm Nickel 672 (MINCO Application Aid #18, 5/90 Type Ni); 10, 50, en 100 ohm Copper 426 (SAMA RC21-4-1966) en 604 ohm Nickel-Iron 518.0-525Deze module heeft selecteerbare meeteenheden, in het bijzonder graden Celsius, graden Fahrenheit of Ohm.Het heeft ook configureerbare standaard of houd laatste staat als reactie op systeemfalen en CPU verandering van de bedrijfsmodusDeze module ondersteunt Two-Wire, Three-Wire en Four-Wire RTD sensoren.Elk kanaal wordt ook geleverd met selecteerbare notch filter instellingen van 2.3 Hz tot en met 28 Hz. Voor het beëindigen van ingangsdraden gebruikt deze module Box-style (IC694TBB032), Extended Boxstyle (IC694TBB132), Spring-style (IC694TBS032),of Terminalblok met verlengde veer (IC694TBS132)Voor afgeschermde bedrading worden de verlengde terminalblokken aanbevolen omdat deze blokken extra doordiepte bieden.

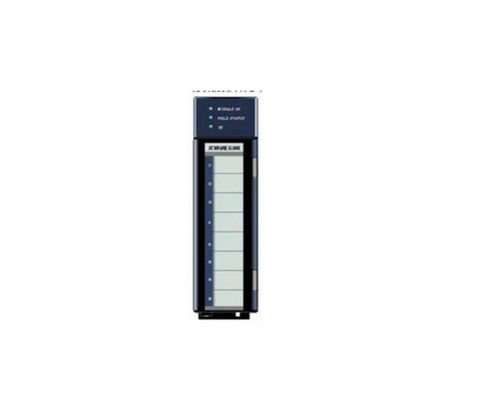

De GE Fanuc IC695ALG508 Resistance Temperature Detector (RTD) -invoermodule biedt 8 geïsoleerde differentiële RTD-invoerkanalen.Elk kanaal kan afzonderlijk worden ingesteld als RTD-invoertype of als weerstandsinvoertype.De RTD-invoertypen omvatten weerstandscategorieën van 1000, 500, 200, 100, en 50 Ohm, 1000, 500, 200, 100, en 50 Ohm, 1000, 500, 200, en 100 Ohm, 120 Ohm, 604 Ohm, of 100, 50,en 10 Ohm afhankelijk van wat ze zijn gemaakt vanDe weerstandsinputtypen omvatten weerstandscategorieën van 4000, 3000, 2000, 1000, 500 en 250 Ohm.Deze RTD-invoermodule kan worden gebruikt met eindblokken, waaronder het IC694TBS032 eindblok met veer, het verlengde IC694TBS132-terminalblok met veer, het IC694TBB032-terminalblok met doos of het IC694TBB132-terminalblok met doos.De terminale blokken moeten gewoonlijk apart worden aangeschaft.De GE Fanuc IC695ALG508 RTD-invoermodule heeft LED's die de OK-LED bevatten die de status van de module weergeeft, terwijl de Field Status-LED weergeeft of een externe 24 volt gelijkstroomtoevoer is aangesloten,of de spanning het minimumniveau overschrijdtDe IC695ALG508-module heeft een programmeerbare notchfilterfrequentie tussen 2.3 Hertz en 28 Hertz voor elk kanaal. Elk kanaal heeft een selecteerbaar invoergegevensfilter met 32-bits IEEE zwevende puntgegevens of 16-bits gehele getallengegevens. De IC695ALG508-module heeft RTD-linearisatie geformuleerd op ITS-90.Deze module is te vinden in de RX3i Universal backplaneHet heeft een werktemperatuur van 0 tot 60 graden Celsius, een opslagtemperatuur van -40 tot 85 graden Celsius en een niet-condenserende luchtvochtigheid van 5 tot 95%.

The IC695ALG508 is a PACSystem RX3i Programmable Automation Controller (PAC) Resistance Temperature Detector (RTD) Input module formerly manufactured by GE Intelligent Platforms (GE IP) now under Emerson AutomationDeze module heeft acht (8) geïsoleerde, differentiële RTD-invoerkanalen. Elk kanaal van deze module ondersteunt Platinum 385, Platinum 391.6Het is ook compatibel met directe weerstandsinputten zoals 0-260, 0-525, 0-1050, 0-2100, 0-3150, 0-4200 ohm.
