GE Fanuc IC695ALG628 Niet-geïsoleerde digitale IO-module Advanced Modbus/RTU Control Solution

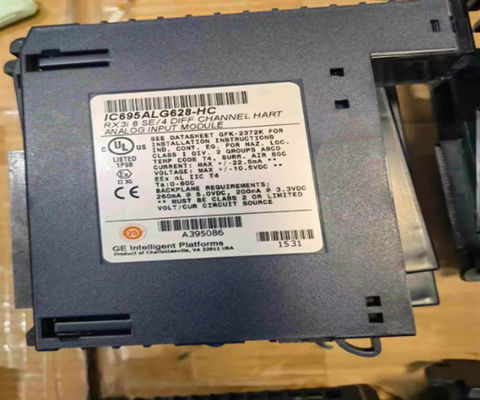

GE Fanuc IC695ALG628 niet-geïsoleerd

De IC695ALG628 is een analoge invoermodule met Highway Adressable Remote Transducer (HART) 5.0-mogelijkheid.PACSystem Rx3i-serie met acht (8) analoge invoerkanalen wanneer deze zijn geconfigureerd voor een enkel eind en vier (4) invoerkanalen indien deze worden gebruikt voor differentiële bedradingDe module's parameters en configuratie zijn volledig softwareconfigureerbaar en elk kanaal kan onafhankelijk worden toegewezen met hoog alarm, laag alarm,alarm met een hoog geluidBovendien kunnen positieve en negatieve veranderingswaarschuwingen en configureerbare onderbrekingen voor kanaalalarmen en storingen dienovereenkomstig worden ingesteld.Deze module wordt ook geleverd met een upgradable firmware en voert autocalibratie elke module startDe analoge invoerkanalen van de modules zijn ontworpen om +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC en 0-20 mA, 4-20 mA en +/- 20 mA invoersignalen te accepteren.Het heeft ingebouwde Analog to Digital (ADC) converter circuits die de ontvangen analoge gegevens omzetten in een 24-bits Integer in 32-bits register of zwevende komma nummerElk module kanaal wordt geleverd met een verscheidenheid aan filteropties, meestal gebruikt voor het elimineren van signaalfluctuaties voor een stabielere aflezing.0V + 5% / - 2Het heeft geïntegreerde overstromingsbescherming met een nominale +/-28mA continue, maximale en overspanningsbescherming van +/-60 VDC continue, maximale.De detectietijd van de open circuit van de module is maximaal 1 seconde..

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsHet heeft 2 interne HART-modems en wordt gekenmerkt door zijn HART-communicatiecapaciteit met HART-versie 5.0 op elk kanaal.+/-5 volt gelijkstroomHet huidige configuratiebereik voor de invoerkanalen kan +/-20 milliampere, 0 tot 20 milliampere of 4 tot 20 milliampere zijn. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemDe GE Fanuc IC695ALG628 analoge invoermodule ondersteunt het gebruik van eindblokken zoals het uitgebreide box-type IC694TBB132 blok, het box-type IC694TBB032 blok,het verlengde IC694TBS132-blok met veer en het IC694TBS032-blok met veerDe verlengde terminalblokken worden geïnstalleerd om de extra doekdiepte te bieden die nodig is voor afgeschermde bedrading.De analoge invoermodule heeft een intern vermogen van 3.3 volt bij 600 milliampere en 5 volt bij 450 milliampere.software die kan worden geconfigureerd zonder het instellen van springersDe module vereist een niet-condenserende luchtvochtigheid van 5 tot 95 procent.De GE Fanuc IC695ALG628-module is geïnstalleerd in de universele achtergrond van de RX3i PacSystem PLC.

De IC695ALG628 is een analoge invoermodule die deel uitmaakt van het PACSystem RX3i-platform, momenteel onder Emerson Automation, voorheen geproduceerd door GE Intelligent Platforms (GE IP).Deze module heeft acht (8) niet-geïsoleerde enkel eind ingangskanalen of vier (4) differentiële ingangskanalen die +/-10 VDC ondersteunen., 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC en 0-20 mA, 4-20 mA en +/- 20 mA invoersignalen.Deze module heeft een ingebouwde ADC-converter die gegevens vertaalt naar een gehele getal van het type zwevende komma-gegevens met een resolutie van 24 BitDeze module ondersteunt Highway Adressable Remote Transducer (HART) versie 5.0.

De GE FANUC IC695ALG628 Non-Isolated is speciaal ontworpen om ongeëvenaarde prestaties te bieden in veeleisende industriële omgevingen.Het compacte ontwerp zorgt voor een efficiënt gebruik van de ruimte in elke bedieningskast, terwijl de robuuste constructie bestand is tegen moeilijke omstandigheden zonder afbreuk te doen aan de betrouwbaarheid.

Deze module is uitstekend in toepassingen die een nauwkeurige omzetting van analoge signalen vereisen, zoals temperatuurregeling, drukbewaking en meting van de doorstroming.Met zijn hoge nauwkeurigheid en breed signaalbereik, zorgt het voor de noodzakelijke precisie voor kritieke controlewerkzaamheden.
