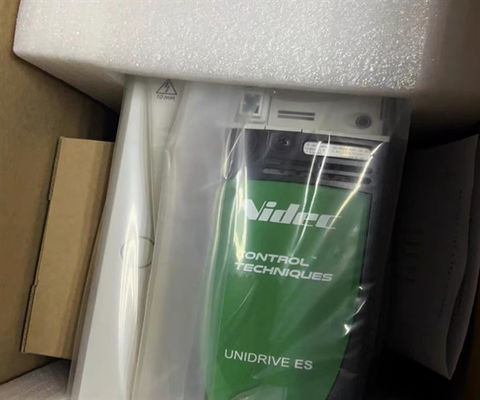

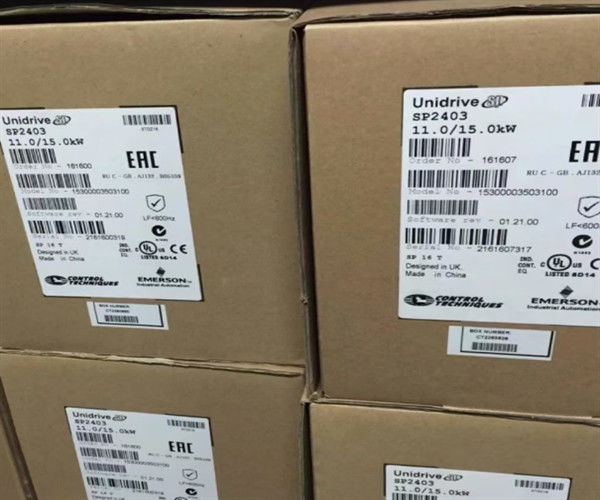

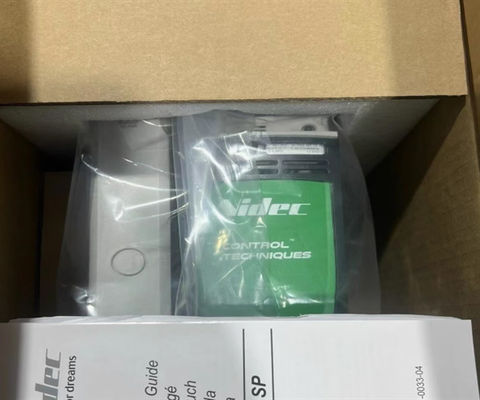

Emerson SP2403 Beheertechnieken Unidrive SP 11kW Inverter Drive

Beschrijving van SP2403

Emerson SP2403 Universal Unidrive AC Drive SP serie 20 pk 15 kW

• Uitgebreid productsoort: omvormer
• Product-ID: SP2403
• Emerson-typebenaming: omvormer

Beschrijving Beheertechnieken SP2403 AC VFD aandrijving 15kW

Beheertechnieken SP2403 Variabele snelheids-/frequentiedruk (VSD/VFD) met E.Z. Motion module – single Safe Torque Off (STO) – SIL3/PLe – wall-mounted – NIDEC / Control Techniques (Unidrive SP) – Rated output 15kW / 20HP – Rated current 29A – Supply voltage 380Vac-480Vac (400Vac / 415Vac) (3-phase input (3P)) – with Modbus RTU / RS-485 communication capability – frame size 2 – frequency (output) 0-550 – IP20 / NEMA 1 – rated for 0°C…+40°C ambient – equivalent to SP2403

Specificatie van besturingstechnieken SP2403 AC-aandrijving 15 kW 20 pk

• Primair merk: NIDEC
• Secundair merk: Controletechnieken
• Hoofdfunctie: Variabele snelheids-/frequentiedruk (VSD/VFD) /omvormer
• Productserie / naam: Unidrive SP
• Netwerkfrequentie: (invoer) 48-65 Hz, (uitgang) 0-550 Hz
• Functies: Variabele snelheids-/frequentiedruk (VSD/VFD)
• Ontwerp: E.Z. Motion-module, enkelvoudig Safe Torque Off (STO), luchtkoeling
• Voerspanning (AC): 380Vac-480Vac (400Vac / 415Vac)
• Netwerktype: 3-fasige ingang (3P)
• Nominale stroom: 29A (normaal), 25A (zwaar)
• Nominaal actief vermogen (kW): 15kW (normaal gebruik), 11kW (zwaar gebruik)
• Nominaal vermogen (lp): 20lp (normaal), 20lp (zwaar)
• Communicatie protocol: Modbus RTU, RS-485
• Montage: aan de muur gemonteerd
• Digitale ingangen: 3 x digitale ingangen (0-24Vdc), 3 x digitale ingangen (0-24Vdc)
• Digitale uitgangen: 3 x digitale uitgangen (0-24Vdc; bron), 1 x digitale uitgangen (2A / 240Vac; bron; rly. contacttype)
• Analooginvoer: 1 x analooginvoer (-9,8 Vdc...9,8 Vdc; differentieel (voor een-end; term.6 verbinden met term.3); 16-bit)
  • 2 x analoge ingangen (0-20mA / 4-20mA / -9,8Vdc...9,8Vdc; enkel eind; 10-bit conversie-resolutie)
• Analoge uitgangen: 2 x analoge uitgangen (0-20mA / 4-20mA / -10Vdc...10Vdc; enkelvoudig; bron; 10-bits conversie-resolutie)
• Beschermingsgraad: IP20, NEMA 1
• Afmetingen: raamgrootte 2
• Omgevingsluchttemperatuur voor de werking0: °C...+40 °C
• Toepassingssoort: extruder, liftbesturing, transportband, draadtrek, pomp, brugbesturing
• Productstatus van de fabrikant: in de handel gebracht
• Gelijkwaardig aan: SP2403
• Voldoet aan de volgende normen: CE, C Tick, UL, cUL, ClassSIL3/PLe

Voordelen van SP2403

• Hoger HP-systemen beschikbaar via parallel
• Beveiligde uitschakeling voor de verwijdering van de contactor volgens EN954-1 cat 3
• Kloning en back-up van de SmartCard- ¢parameter- en toepassingsprogramma's
• Universele feedback-interface ondersteunt tot 14 soorten encoders
• Hoogresolutie analoog input (16-bit plus teken)
• RS485-interface voor PC-verbinding
• Dual duty-kwaliteitscategorieën (normaal en zwaar)
• Drie universele optieslotten met nulruimte
