Productbeschrijving van C695ALG728

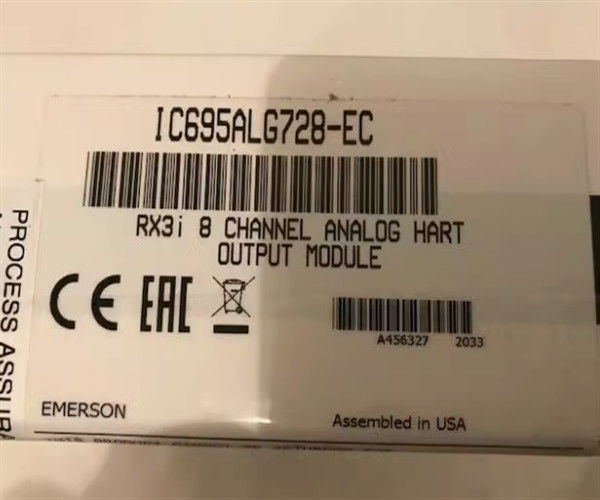

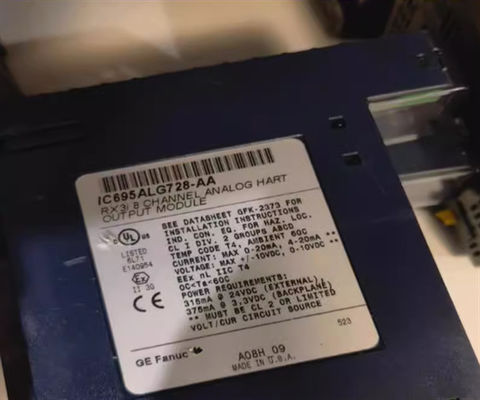

De IC695ALG728 is een analoge uitgangsmodule die behoort tot de PACSystems RX3i mid-range programmable automation controller (PAC) serie, vervaardigd door Emerson Automation.voorheen GE Intelligent Platforms (GE IP)Deze module is in staat om spannings- en stroomsignalen te leveren en kan worden geconfigureerd via het Highway Adressable Remote Transducer (HART) -protocol, omdat het HART versie 5 ondersteunt.0De IC695ALG728 beschikt over acht (8) niet-geïsoleerde uitgangskanalen die kunnen worden geconfigureerd voor +/-10 VDC, 0-10 VDC en 0-20 mA en 4-20 mA uitgangssignalen met specifieke resoluties van 14,9 bits voor spanning en 15.9 bits bij 0-20 mA en 15,6 bits bij 4-20 mA. Elk kanaal heeft een updatetijd van 16 ms bij HART-communicatie en 8 ms wanneer HART niet wordt gebruikt.De modules kunnen worden geconfigureerd als IEEE 32-bits of 16-bits volgetal met een 32-bits register.De gecalibreerde nauwkeurigheid van de module is 0,15% van de volle schaal bij 25°C of 0,30% van de volle schaal bij werking bij 60°C. Voorts bedraagt de uitslaginstelling 2 ms voor de spanningsconfiguratie.70 ms met HART en 23 ms zonder HARTDe IC695ALG728 vereist een externe voedingsbron om te werken.Deze module wordt geïnstalleerd op elke beschikbare slot van een RX3i-rack en kan worden geplaatst op het lokale CPU-rack of op een gedistribueerd I/O-rackAndere kenmerken van deze module zijn onder andere het vastklemmen en het alarmlimiet, het sluiten van alarmen en de configureerbare uitgangsbias.

De IC695ALG728-module van GE Fanuc maakt deel uit van de PACSystems-serie RX3i en is uitgerust met uitvoerkanalen die volledig kunnen worden geconfigureerd voor spannings- of stroomwerking.Naast dat, heeft de uitvoermodule een geïntegreerde communicatiefunctie met de HART 5.0 software.Dit betekent dat de module kan worden voorbereid en geprogrammeerd voor specifieke werking door middel van software en het vereist geen jumpers voor setupDe kenmerken van de GE IC695ALG728-uitgangsmodule zijn onder meer de mogelijkheid om alle kanalen in of uit te schakelen, alarmvergrendeling, instelbare limieten of instellingen voor alarmen,geavanceerde behandeling van fouten en storingenDe IC695ALG728-module bevat 8 niet-geïsoleerde analoge spannings-/stroomuitgangen die zijn toegewezen aan 2 HART-modems.De modems zijn onderdelen van de module en alle kanalen die voor deze communicatiefunctie worden gebruikt, hebben een werkstroombereik van 4 tot 20 milliampère.Het geschikte spanningsbereik van de IC695ALG728-module is 0 tot +10 Volt of -10 tot +10 Volt.Het gegevensformaat van de uitgang wordt gepresenteerd in de vorm van 16- of 32-bits waarden en de HART-kanalen worden binnen 2 seconden bijgewerkt indien 2 HART-apparaten worden gebruikt.De module heeft een nauwkeurigheid van maximaal 0,3% bij een temperatuur van 60 graden Celsius en heeft een uitgangsspanning van 2 milliseconden binnen het bereik van 0 tot 95%.De instellingstijd voor de huidige output is van 23 tot 70 millisecondenDe IC695ALG728-module heeft een achtergrondvermogen van 380 milliampere wanneer de module is aangesloten op een 3.3 volt stroombron en het heeft een update tijd van 8 milliseconden.

De IC695ALG728 is een analoge uitvoermodule die deel uitmaakt van het PACSystem RX3i-platform, momenteel onder Emerson Automation, voorheen geproduceerd door GE Intelligent Platforms (GE IP).Deze module heeft acht (8) niet-geïsoleerde uitgangskanalen die kunnen worden geconfigureerd als spanning en stroomHet genereert +/-10 VDC, 0-10 VDC en 0-20 mA en 4-20 mA uitgangssignalen met een resolutie van 14,9 bits voor spanning en 15,9 bits bij 0-20 mA en 15,6 bits bij 4-20 mA.Deze module ondersteunt Highway Adressable Remote Transducer (HART) protocol versie 5.0.
