GE IC695ALG106 Digitale IO-module voor Emerson Automation Current ASCII serieprotocol

Productbeschrijving van IC695ALG106

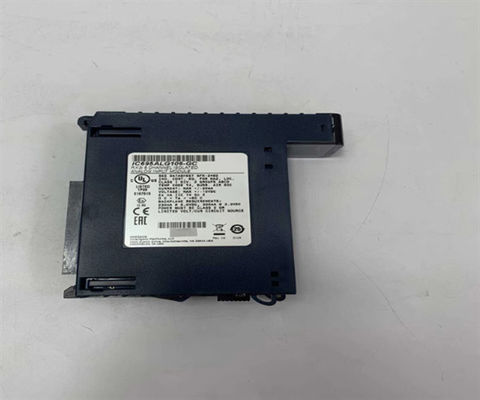

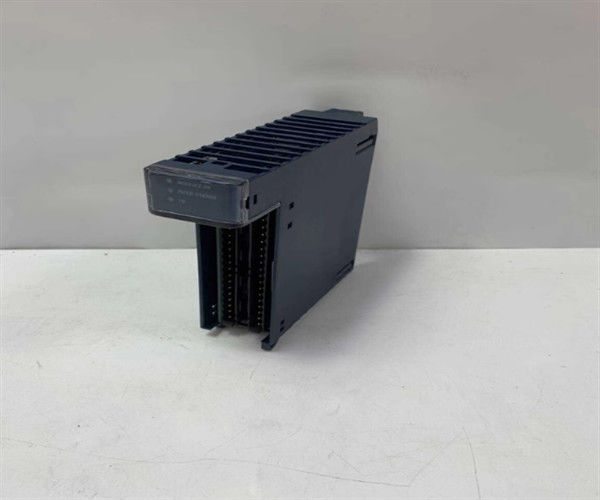

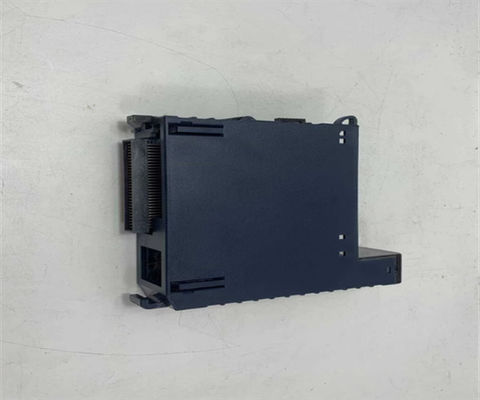

De IC695ALG106 is een PACSystem RX3i analoge invoermodule. Deze module beschikt over zes (6) geïsoleerde analoge invoerkanalen die verschillende spannings- en stroomstandaardsignalen accepteren, zoals +/- 10V,0 tot en met 10 VDe IC695ALG106 heeft een achtergrondstroomopname van maximaal 230 mA @ 5.0V + 5% / -2.5% en maximaal 320 mA @ 3.3V +5% / -3%. Van de geïsoleerde voedingsbron heeft het een stroomopname van 500 mA @ 19.2 V tot 30 VDC. Het kan werken met PACSystem RX3i-module met centrale verwerkingseenheid (CPU) versie 5.0 of hoger.Voor de configuratie en programmering van de module, de toepasselijke programmeersoftware is Proficy Machine Edition versie 5.6 SP11 en hoger.6 SP11 en hoger heeft een ingebouwde analoog-digitale converter (ADC) met een conversieoplossing van 16 bits met gegevens die zijn omgezet in Floating-Point IEEE 32-bit of 16-bit gehele getallen in een 32-bit veldregisterElk invoerkanaal heeft configureerbare filteropties, met name 8Hz, 12Hz, 16Hz, 40Hz, 250Hz en 1000Hz.ongeacht de filterinstelling met verschillende afzettingstijden op basis van de geconfigureerde filteroptiesDe instandhoudingstijden omvatten 127 mS bij 8 Hz filter; 67 mS bij 12 Hz filter; 56 mS bij 16 Hz filter; 21 mS bij 40 Hz filter; 3,1 mS bij 250 Hz filter en 0 mS bij 1000 Hz filter.De kalibratie nauwkeurigheid van de module is 00,1% van het bereik bij 25 °C en 0,2% van het bereik over de gehele temperatuurperiode.

De IC695ALG106 is een PACSYstem RX3i Programmable Automation Controller (PAC), analoge invoermodule.Nu onder Emerson Automation.Deze module is voorzien van zes (6) geïsoleerde ingangen die individueel kunnen worden geconfigureerd om specifiek spannings- en stroomsignalen te ontvangen, +/- 10V, 0 tot 10V, +/- 5V, 0 tot 5V, 1 tot 5V en 0-20 mA,4-20 mA en +/-20 mADeze module heeft een 16-bits ADC omgezet in Floating Point of Integer.

De IC695ALG106 is een PACSYstem RX3i Programmable Automation Controller (PAC), analoge invoermodule.Nu onder Emerson Automation.Deze module is voorzien van zes (6) geïsoleerde ingangen die individueel kunnen worden geconfigureerd om specifiek spannings- en stroomsignalen te ontvangen, +/- 10V, 0 tot 10V, +/- 5V, 0 tot 5V, 1 tot 5V en 0-20 mA,4-20 mA en +/-20 mADeze module heeft 16 bit ADC omgezet in Floating Point of Integer.
