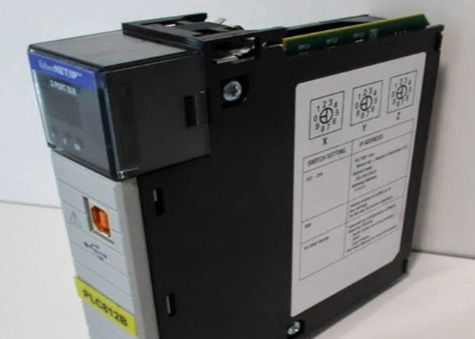

Beschrijving van 1756-EN3TR

De Allen-Bradley 1756-EN3TR is een communicatiebrugmodule die deel uitmaakt van de Allen-Bradley ControlLogix 2-poort serie modules.Twee 10-100 Mbps RJ-45-poorten met ingebedde switches zijn bij deze module inbegrepenDe controller ondersteunt maximaal 128 CIP-bewegingsassen (position loop) en maximaal 255 totale assen, maximaal 128 TCP/IP-verbindingen en 256 Logix-verbindingen.Bijzondere kenmerken van de Allen-Bradley 1756-EN3TR zijn onder meer de ingebedde schakelaartechnologieHet heeft een communicatie snelheid van 10-100 Mbps, 128 CIP-bewegingsassen, 128 TCP/IP-verbindingen en 256 Logix-verbindingen.Het maximale energieverbruik van de 1756-EN3TR is 5.1W en de vermogensafvoer is 5.1W. Het wordt geleverd met een USB-poort.De isolatiespanning van de 1756-EN3TR is 30 volt continu met een open behuizing en de werktemperatuur is 32 tot 140 graden Fahrenheit.Het heeft een stroomvermogen van 1,2 ampère, een warmteverlies van 21,28 BTU per uur en een vermogen van 6,2 Watt.1 Watt met een achtergrondstroom van 3 milliampere en 24 V gelijkstroom en 1 ampère bij 5 V gelijkstroomDe 1756-EN3TR-module ondersteunt EtherNet/IP-connectiviteit en lineaire, sterren- en apparaatniveau-ring (DLR) topologieën.Het EtherNet/IP is een open standaardprotocol voor industriële netwerken dat real-time I/O-berichten uitwisselt.Het EtherNet/IP-netwerk maakt gebruik van zowel off-the-shelf Ethernet-communicatiechips als fysieke media voor communicatie.

De 1756-EN3TR is een Ethernet Communication Module die deel uitmaakt van het ControlLogix Programmable Automation Controller (PAC) platform.Dit is een optionele module die is geïnstalleerd op elk ControlLogix chassis of het nu een lokale of gedistribueerde I / O-stationDeze module functioneert specifiek als een Ethernet-brugmodule, waarbij Ethernet-compatibele processors, Remote I/O-stations, Human Machine Interface (HMI),Supervisory Control and Data Acquisition (SCADA) -systeem naar een gemeenschappelijk netwerk voor de implementatie van snelle gegevensuitwisseling.

De 1756-EN3TR-functies ondersteunen lineaire en DLR-topologie (Device Level Ring),Lineair is de minimale en eenvoudigste netwerkverbinding waarbij een enkele run van Cat5 of Cat6 fysieke media wordt gebruikt om Ethernet-netwerk te implementerenHet biedt geen bepaalde mate van redundantie, terwijl Device Level Ring (DLR) een hoge beschikbaarheid en redundantie biedt.

De 1756-EN3TR-functies ondersteunen maximaal 128 TCP-verbindingen, 256 Common Industrial Protocol (CIP) -verbindingen en 128 Backplane- en 128 Ethernet-CIP-ongekoppelde berichten.Deze verbindingen kunnen worden gemaakt via de geïntegreerde twee (2) RJ45 Ethernet interfaces geïnstalleerd op de moduleDeze module ondersteunt 10/100 Mbps transmissie snelheid en bestrijkt een maximale afstand van 100 meter die kan worden verlengd met de installatie van een Ethernet-switch of Fiber Media converter.

De 1756-EN3TR is een backplane aangedreven met een stroomverbruik van 1 Ampere @ 5.1 Volt DC en 3 milliamperes @ 24 Volt DC met een vermogensafvoer van 5,1 Watt en een warmteafvoer van 17.4 Britse thermische eenheden (BTU) per uur.

De 1756-EN3TR is een ControlLogix Communication Module van Allen-Bradley.Het heeft twee (2) Ethernet RJ45-interfaces die 10/100 Mbps transmissie snelheid ondersteunen en één (1) USB-communicatiepoort die 12 Mbps transmissie snelheid ondersteuntDeze module ondersteunt Device Level Ring (DLR) en lineaire topologieën en kan worden geïnstalleerd op een lokaal of afstandsbediende ControlLogix-chassis.
