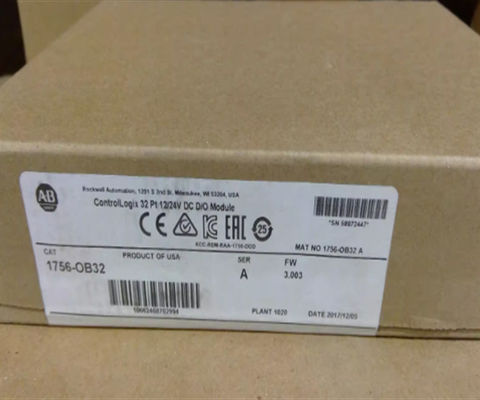

Beschrijving van 1756-OB32

De 1756-OB32 is een Allen-Bradley High-Density 24VDC discrete output module.De uitgangsvoorzieningen kunnen pilootlichten bevatten., relais, contactors, panelen, solenoïden, zoemer, sirene, hoorn en andere aansturing.

Deze uitgangsmodule is ideaal voor gebruik in systemen waar een groot aantal uitgangen bestaan met beperkte ruimte voor de installatie van een groter of uitbreidbaar ControlLogix-chassis.Het heeft een enkele slot en ondersteunt de installatie in lokaal of op afstand gelegen chassisDeze module is compatibel met elke ControlLogix-processor, inclusief de nieuwere ControlLogix-versies.

Deze 1756-OB32 is voorzien van 32 LED-indicatoren die worden gebruikt voor het monitoren van kanaalactiveringen.Deze voorpaneelindicatoren zijn een belangrijk visueel probleemoplossingsinstrument, omdat het kan worden gebruikt om het commando van de controller aan de aangesloten belasting te bevestigen. Elk kanaal heeft individuele configureerbare parameters en ondersteunt output forcing. Deze module ondersteunt alleen sourcing configuratie.

Een verwijderbaar terminalblok (RTB) is vereist voor gebruik met deze module.RTB's worden gebruikt voor modulaire verbinding met uitgangsapparaten. Tijdens de vervanging van de module wordt de volledige RTB uit de installatie-slot verwijderd en overgebracht naar de vervangingsmodule.

De aanbevolen zekerheid voor deze module is de 5x20mm 800 mA die wordt geleverd door de Littelfuse p/n SP001.1003 of de Schurter p/n 216.800Voor deze module zijn de enige compatibele RTB's de kooiclamps 1756-TBCH en de veerclamps 1756-TBS6H.Vergeet niet om het chassis en de voeding te installeren en te gronden voordat u de module met de RTB installeertDe communicatieformaten die met de 1756-OB32 module werken zijn geplande uitgangsgegevens,Uitgangsgegevens, rack optimalisatie, alleen luisteren rack optimalisatie, en alleen luisteren output data. U kunt ook de toestanden in Fault Mode per punt en de toestanden in Programm Mode per punt configureren.U kunt voor beide de volgende opties kiezen:: Hold Last State, On, or Off. Merk op dat dit standaard is ingesteld voor alle. De 1756-OB32 module heeft een spanningscategorie van 12/24V gelijkstroombron en een werkspanningsbereik van 10 tot 31,2V gelijkstroom.De huidige opbrengst is 5.1V gelijkstroom is 300 mA en bij 24V heeft het een stroomopname van 2 mA. Het heeft ook een totaal achtergrondvermogen van 1,58W, een maximale buitenstandslekkrom per punt van 0,5 mA per punt,en een maximale spanningsvermindering van 200 mV gelijkstroom bij 0.5 A. De maximale overspanningsstroom per punt is 1 A gedurende 10 ms per punt, die elke 2 seconden bij 60 °C herhaald kan worden, en de minimale belastingstroom is 3 mA per punt.De maximale stroom per punt bij 50 graden Celsius is 0Deze module heeft ook een continue isolatie spanning van 250V.De uitgangsvertragingstijd van de module 1756-OB32 van uit naar aan is een nominale 60 De maximale snelheid is 200 s en maximale snelheid 1 ms.Het heeft een temperatuurbereik van 0 tot 60 graden Celsius en een temperatuurbereik van -40 tot 85 graden Celsius..

De 1756-OB32 is een ControlLogix Discrete-uitgangsmodule die werkt bij een spanningscategorie van 12 / 24VDC. Deze module heeft 32 kanalen met 2 groepen van elk 8 kanalen.Deze module is rechtstreeks geïnstalleerd op een 1756 lokaal of externe chassis.
