Beschrijving van 1756-OA16I

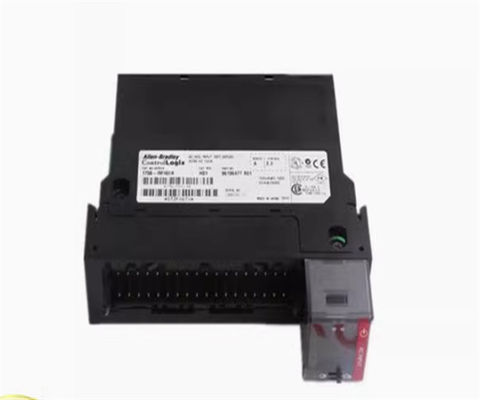

De Allen-Bradley 1756-OA16I is een zestien (16) kanalen discrete uitgangsmodule uit de ControlLogix-productenfamilie.Deze module levert een uitgangsspanningsbereik van 75-265 VAC met een frequentie van 47-63 Hz terwijl de nominale uitgangsspanning 120 / 240 VAC en frequentie 50/60 Hz is.

De Allen-Bradley 1756-OA16I vereist gebruik van een verwijderbaar terminalblok (RTB) om bedradingsverbindingen te leveren aan de elektrische belastingen die zijn aangesloten op elk van de uitgangskanalen van de module.Compatibele eindblokken zijn 1756-TBCH en 1756-TBS6HElk kanaal van deze module heeft een uitgangsvertragingstijd van 9,3 ms @ 60 Hz en 11 ms @ 50 Hz, zowel voor de overstap van aan tot aan als 9,3 ms @ 60 Hz en 11 ms @ 50 Hz voor de overstap van aan tot uit.Deze module heeft een stroomopname van 300 mA bij 5.1 VDC en 2,5 mA bij 24 VDC, terwijl het totale vermogen van de achtergrond 1,59 Watt vereist.

De 1756-OA16I is een single-slot module die gemonteerd kan worden op elk chassis van het model 1756.Deze module kan ook worden geïnstalleerd in het lokale rack, langs de ControlLogix-controllers of naar een I/O-rack met een 1756 Communication adapter.

De 1756-OA16I ondersteunt de configuratie van de foutmodus per punt.Het stelt ook de configuratie van de output staat tijdens de programma modus met configureerbare instellingen zijn Hold laatste staatDeze module is niet voorzien van een interne fusie, maar er is een isolatiespanning aanwezig voor deze module met een nominale van 250 V (continu), basisisolatietype,uitgangen naar achtervlak, en output-to-output.

De bedrijfsspanning varieert tussen 74 en 265 V wisselstroom bij 47-63 Hz en heeft een uitgangssignaalvertraging van 9,3 ms bij 60 Hz en een van 11 ms bij 50 Hz voor zowel ON als OFF en OFF tot ON.De 1756-OA16I heeft een achtervlakstroom van 300mA bij 5.1V en 2.5A bij 24V en een totaal achtergrondvermogen van 1,59W. Het heeft een warmteafvoer van 18,76 BTU/uur en dissipeert 5,5W bij 60 °C (140 °F).De 1756-OA16I heeft een lekstroom van 3mA per punt en in de ON-toestand, heeft een piekspanning van 1,5 V bij 2 A en 6 V bij een belastingstroom van < 50 mA.De maximale stroom op elk uitgangspunt is 2A bij 30 °C en 1A bij 60 °C en de totale stroom op de uitgangsmodule is 5A bij 30 °C en 4A bij 60 °C.De 1756-OA16I heeft een binnenstroom van 20 A voor 43 ms per uitgangspunt, herhaalbaar om de 2 s bij 60 °C, en de laagste huidige belasting op elk punt is 10 mA.Het heeft een uitgangssignaal schema tijd van 16.7s en heeft een isolatiespanning van 250 V, waarbij gebruik wordt gemaakt van basisisolatie getest bij 1350 V wisselstroom gedurende 2 s tussen uitgangen naar achtervlak en uitgangen naar uitgangen.Het heeft een enkele breedte slot en zijn RTB keying is door de gebruiker gedefinieerdDe 1756-OA16I heeft een open behuizing en heeft de temperatuurcode T4A.De bedrijfstemperatuur varieert van 0 tot 60 °C bij een luchtvochtigheid van 5-95% zonder condensatie en het heeft een maximale bedrijfsschok van 30 G.

De Allen-Bradley 1756-OA16I is een 1756 ControlLogix Discrete AC-uitgangsmodule.Het levert 120 VAC / 240 VAC nominale spanningsuitgang binnen het spanningsbereik van 74-265 VACHet heeft een continue uitgangsstroom per punt van 2 A @ 30 °C (86 °F) lineaire derating en 1 A @ 60 °C (140 °F) lineaire derating.

De 1756-OA16I van Allen-Bradley is een geïsoleerde AC-uitgangsmodule van ControlLogix.Het werkspanningsbereik voor de 1756-OA16I is 74 tot 265 volt wisselstroom en het heeft een maximaal uitgangsstroomclassificatiepunt van 2 Amps bij 30 graden Celsius en ook een nominale 1 Amp bij 60 graden CelsiusDe maximale uitgangsstroom van de 1756-OA16I is 5 ampère bij 30 graden Celsius en 4 ampère bij 60 graden Celsius.5 watt bij 60 graden Celsius en een achtergrondstroom van 300 mA bij 5 voltDe module ondersteunt ook 2 verwijderbare eindblokken, waaronder de 1756-TBCH en ook de 1756-TBS6H.Het heeft een isolatie spanning van 50 Volt continu en het kan worden geplaatst op elk slot op het chassisDe 1756-OA16I heeft verschillende spanningen en heeft 8 tot 32 punten per module.

Er zijn twee alternatieven als het gaat om de 1756-OA16I-modultypen: de geïsoleerde en de niet-geïsoleerde module-typen.De 1756-OA16I beschikt ook over puntniveau uitgangsfouttoestanden en direct-connect of rack geoptimaliseerde communicatieDe module biedt ook velddiagnostiek op geselecteerde modules.De maximale werktemperatuur voor de 1756-OA16I is 60 graden Celsius en de minimale werktemperatuur is 0 graden CelsiusDe maximale opslagtemperatuur is 85 graden Celsius en de minimale opslagtemperatuur is -40 graden Celsius. De relatieve vochtigheid is maximaal 95%, niet-condenserend.
