Beschrijving van 1756-CN2R

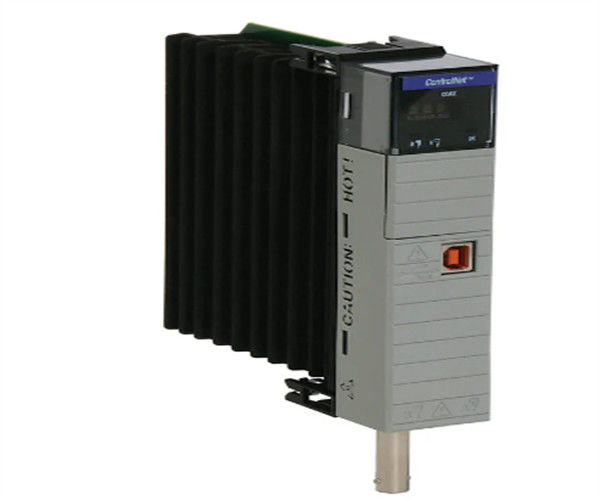

De Allen-Bradley 1756-CN2R is een ControlLogix-communicatiemodule die deel uitmaakt van het Logix-controllerplatform.Deze module wordt voornamelijk gebruikt voor het opzetten van connectiviteit in redundante ControlNet-netwerktopologie, omdat het twee (2) BNC ControlNet-poorten bevatDeze module neemt een enkel deel van het onderstel in beslag en kan worden geïnstalleerd op een beschikbare slot van standaardonderstel, zoals 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 en gebruikt met de standaard ControlLogix stroomtoevoer, met name 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B en redundante stroomvoorziening zoals 1756-PA75R, 1756-PB75R, 1756-PSCA2.ControlNet-netwerk is een multi-knooppunt communicatienetwerk met behulp van een coaxiale kabel stamlijn met knooppunten verbinden op de stamlijn met behulp van drop kabelsDeze module maakt gebruik van 1786-RG6 quad shield RG6 coaxial kabel voor verbinding met het netwerk.,De 1756-CN2R wordt ook geleverd met een (1) USB-poort die een 12 Mbps-transmissie snelheid ondersteunt bij volle snelheid. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersHet kan ook zijn om te communiceren met Human Machine Interface (HMI) apparaten en Supervisory Control and Data Acquisition (SCADA) systemen.Het ondersteunt tot 128 Logix-verbindingen en maximaal 131 communicatieverbindingen.

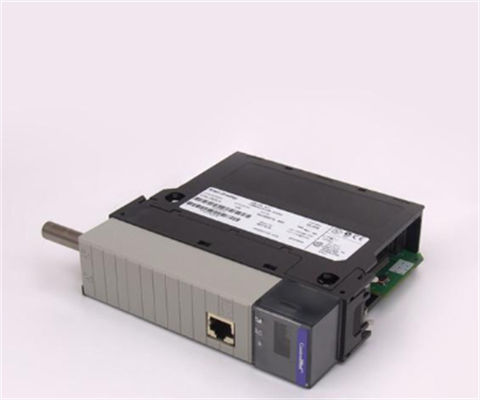

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsHet heeft een redundante configuratie en communiceert met een snelheid van 5 Mbps over maximaal 99 knooppunten.Het heeft een onttrekkingsstroom van 1300mA bij 5.1V gelijkstroom en een van 3mA bij 24V gelijkstroom en het dissipeert 6,6W warmte bij 22,5 BTU/u. Het heeft 30V gelijkstroom isolatie spanning met basis isolatie getest bij 500V gedurende een minuut tussen het ControlNet en het systeem.De 1756-CN2R heeft dubbele ControlNet BNC, een ControlNet RJ45 en een enkele USB 1.1-poort voor verbinding en communicatie met andere apparaten.Het is verkrijgbaar in een open behuizing en is aangeduid met de IEC-temperatuurcode T4 en de Noord-Amerikaanse temperatuurcode T4ADe werktemperatuur van 1756-CN2R varieert tussen 0 en 60°C bij een relatieve luchtvochtigheid van 5-95% zonder condensatie.en het heeft een operationele schokfrequentie van 30G en een maximale trilling van 2G bij 10-500Hz.

De Allen-Bradley 1756-CN2R is een communicatiemodule van het ControlLogix-controllerplatform.Deze module beschikt over twee (2) ControlNet BNC-poorten die 5 Mbps transmissie snelheid ondersteunen en één (1) USB-communicatiepoort die 12 Mbps gegevenssnelheid ondersteuntDeze ControlNet-module ondersteunt redundante ControlNet-topologie.
