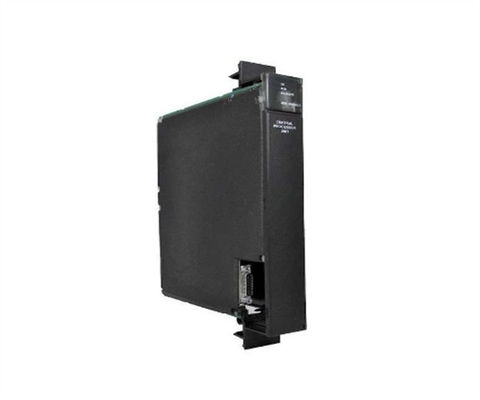

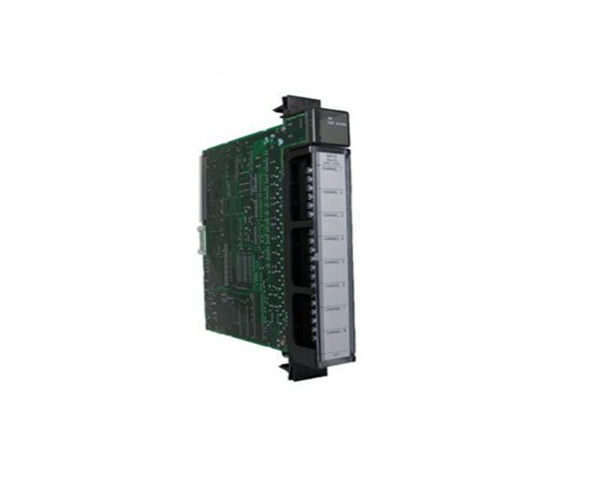

Emerson - GE Fanuc IC697CPX928 Centrale Verwerkingsunit Module

Productbeschrijving van IC697CPX928

De IC697CPX928 is een programmeerbare logische controller vervaardigd door GE Automation and Controls.Een op het rek gemonteerde achterplaat maakt het mogelijk om met verschillende modules te communicerenEen start/stop schakelaar met drie posities of een specifieke software die vanaf een aangesloten computer wordt uitgevoerd, wordt gebruikt om de IC697CPX928 te bedienen.

Kenmerken van dit apparaat omvatten een 96MHz 80486DX4 microprocessor, zwevende punt berekeningen, processorsnelheden van 0,4 microseconden voor elke Booleanse functie, 8K analoge I / O, en 12K I / O van elke mix.De IC697CPX928 ondersteunt verschillende modules, met inbegrip van IC697 LAN-interface-modules en verschillende display-, coprocessor-, communicatie- en linkinterface-modules.IC660/61 buscontrollers en IC697 discrete en analoge I/O-modules zijn ook compatibel met dit apparaat.

Om dit apparaat te programmeren, moet het worden aangesloten op een computer met MS-DOS, Windows 95 of Windows NT.voor Ethernet-verbindingen met de programmeringscomputerAangezien de IC697CPX928 via software wordt geprogrammeerd, is geen hardware-installatie met DIP-switches en jumpers vereist.De instellingen van de apparaatconfiguratie kunnen digitaal worden beschermd met een wachtwoord en fysiek met een toetsenknop.

De IC697CPX928 biedt zes megabytes aan gebruikers- en programma-gegevensgeheugen.De firmware van het besturingssysteem wordt opgeslagen in flash geheugen. Het apparaat niet uit elkaar halen of de EPROM vervangen is niet nodig om de firmware te updaten.

In omgevingen waar de temperatuur 50 graden Celsius bereikt, is een ventilator nodig die 70 kubieke voet per minuut (CFM) kan afstemmen om oververhitting te voorkomen.

De producthandleiding bevat gedetailleerde instructies voor de installatie van de IC697CPX928.De geheugenbeschermingssleutelknop moet in de uitgeschakelde positie zijn. Plaats de CMOS-batterij in een van de batterij aansluiting slots.

Technische specificaties van IC697CPX928

De nominale stroom die de IC697CPX928-module vereist is 3,1 ampère. De ingangsspanning is 5 volt DC.de module kan worden gebruikt bij omgevingstemperaturen tussen 32 en 140 graden Fahrenheit. Zonder gedwongen luchtkoeling wordt het werktemperatuurbereik van de IC697CPX928 CPU-module teruggebracht tot tussen de 32 en 122 graden Fahrenheit.Afhankelijk van de beschikbare soorten stroomvoorziening, 120 Volt AC, 240 Volt AC, of 24 Volt DC-aangedreven rack ventilator assemblages kunnen worden geïnstalleerd op de IC697CPX928 module.waarvan 2 poorten RS-485-communicatie ondersteunen en 1 poorten RS-232-communicatie ondersteunen. Deze seriële poorten kunnen worden gebruikt voor het interface met programmeringsapparaten voor CPU-configuratie.optioneel Ethernet-modules kunnen ook in de PLC worden geïnstalleerd om de configuratie van de IC697CPX928-module via Ethernet-netwerken mogelijk te maken. De door de IC697CPX928-module ondersteunde I/O bevatten maximaal 8000 analoge I/O en 12.000 I/O in elke mix. De IC697CPX928-module vereist 1 slot in GE Fanuc Series 90-70 PLC-rack voor installatie.In totaal zijn er 7 LED's aan de voorzijde van de module voor statusupdates.
