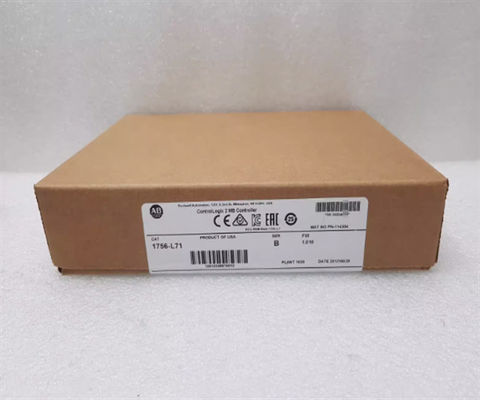

Beschrijving van 1756-L71

De Allen-Bradley 1756-L71 is een ControlLogix Programmable Automation Controller.Het heeft ook een ingebouwde 4-tekens alfanumerieke display voor een gemakkelijke monitoring van run-time en module informatie en controller diagnosticsHet heeft een open-stijl behuizing en ingebouwde One (1) 2.0 full-speed USB-poort.Remote I/O Data Highway PlusHet wordt ook geleverd met een 1 GB niet-vluchtig geheugen, maar je kunt het upgraden naar 2 GB met de 1784-SD2.Het wordt aanbevolen de SD-kaart in de controller te latenDe 1756-L71-controller is voorzien van drie condensator-energieopslagmodules, waarvan er twee verwijderbaar zijn.De 1756-L71 controller heeft ook een continue isolatie spanning van 30 Volt, een maximale vermogensafvoer van 2,5 Watt en een thermische afvoer van 8,5 BTU/uur.000, 128,000, evenals 128,000Het heeft een temperatuurbereik van 0 tot 60 graden Celsius en een opslagtemperatuurbereik van -40 tot 85 graden Celsius.De maximale temperatuur van de omringende lucht is 60 graden Celsius en de relatieve luchtvochtigheid is tussen 5% en 95%De controller heeft een trilling van 2G bij 10 tot 500 Hertz, een werkschok van 30G en een niet-werkschok van 50G die daalt tot 45G wanneer de SD-kaart is geïnstalleerd.Andere controllers kunnen vereisen dat de gebruiker de eerste PLC-registers begrijpt, in het bijzonder Byte en Bit, om te beginnen met het adresseren van programma-elementenMet 1756-L71 hoeft de gebruiker simpelweg een programma-element in te voeren en het logische kanaal te selecteren waar de I/O fysiek is aangesloten.de gebruiker kan het nodig vinden om een register naar een ander te verplaatsen om omzetting en verwerking te starten alleen om de analoge gegevens te krijgenDeze controller vereist simpelweg dat de gebruiker het logische kanaal vindt waar het I/O-signaal fysiek wordt beëindigd.

Deze controller maakt deel uit van het moderne Logix-controllerplatform dat is geclassificeerd als Programmable Automation Controller (PAC).Dit PAC-product assortiment is ideaal voor middelgrote tot grote automatiseringsvereisten, met name compatibel in de controlevereisten van de fabrieks- en procesautomatiseringsindustrie.

De 1756-L71 beschikt voornamelijk over 2 MB gebruikersgeheugen en 0,98 MB I/O-geheugen.Het wordt ook geleverd met een 1784-SD1 Secure Digital (SD) geheugenkaart van 1 GB niet-vluchtig geheugen dat kan worden geüpgraded naar 2 GB door te vervangen door 1784-SD2 kaartDeze controller kan tot 128.000 discrete input- en outputsignalen en 4000 analoge input- en outputsignalen verwerken.

Als moderne controller gebruikt de 1756-L71 geen batterij om de inhoud van het RAM (Random Access Memory) of volatile memory te bewaren.het is uitgerust met energieopslagmodules met catalogusnummer 756-ESMCAP of 1756-ESMCAPKDeze energieopslagmodule is van verwijderbaar type en is op condensator gebaseerd.

Voor industriële communicatie ondersteunt de 1756-L71 de installatie van communicatieadapters.Data Highway Plus, Remote I/O, SynchLink, proces- en apparaatnetwerken van derden.

Deze controller is een chassis gebaseerde controller, wat betekent dat een specifiek ControlLogix chassis moet worden geïnstalleerd om de module te monteren.1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17 K.

Technische specificaties voor 1756-L71

De Allen Bradley ControlLogix Logix5571 Processor Module heeft 0,98 MB I-O geheugen en 2 MB Gebruikersgeheugen.5 BTU per uur.
